手动螺旋顶升起重工具结构设计

　　这款手动螺旋顶升工具的结构设计，完全围绕小型起重场景的实际作业需求展开，没有冗余的装饰性结构，每一处几何特征都服务于承重、操作与稳定性的核心要求。从应用场景来看，这类结构常出现在设备检修工位、小型机械装配线、户外应急维修场景中，区别于液压类顶升工具，它不需要配套动力源，完全依靠人力操作即可完成重物的举升与支撑，不存在液压油泄漏、密封件失效带来的作业风险，在对清洁度有要求的车间、无外接动力的野外作业场景中适配性极强。

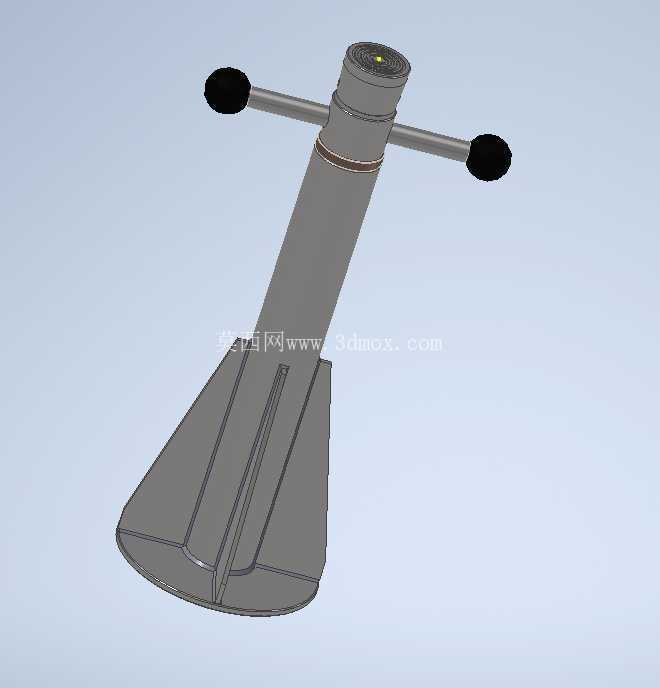

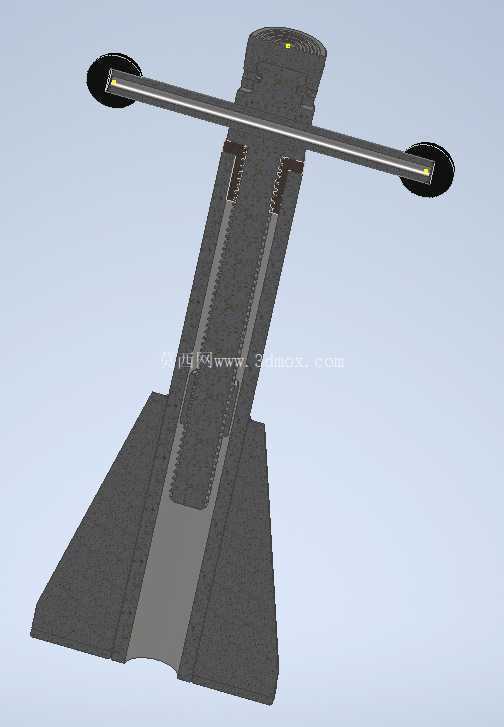

　　从功能特性来看，整个结构采用纯机械螺旋传动实现顶升动作，顶部的T型操作杆两端设置防滑握持端，操作人员转动操作杆时，扭矩通过螺杆副传递转化为轴向的顶升力，螺杆与外套筒之间采用梯形螺纹传动，这类螺纹本身具备自锁特性，当举升动作停止后，不需要额外加装锁止结构即可保持当前顶升高度，避免重物下坠引发安全事故。底座采用大尺寸扇形支撑结构，接触地面的底面做了平面度公差约束，作业时整个底座完全贴合支撑面，相比小尺寸圆形底座，扇形结构在操作杆施力的切线方向提供了更大的支撑跨距，即使操作人员施加较大的转动力矩，整个工具也不会出现侧翻风险，底座上设置的纵向加强筋从套筒根部一直延伸到底座边缘，在不增加整体壁厚的前提下大幅提升了底座的抗弯强度，避免长期承重后底座与套筒连接位置出现应力变形。

　　设计思路上，整个结构优先考虑了手动操作的人机工程与长期使用的耐用性，操作杆的长度经过扭矩匹配计算，普通成年男性施加正常握力即可达到额定顶升吨位，不需要额外加接延长杆，避免过载导致螺杆变形。外套筒的内壁与螺杆之间预留了合理的配合间隙，既保证螺杆升降过程顺畅无卡滞，又不会因为间隙过大导致顶升过程出现径向晃动，套筒外壁做了轻微的锥度过渡，从顶部到底部直径逐步增大，将上部承重的应力均匀分散到底座连接位置，避免应力集中导致的套筒开裂。顶部的承托端面做了防滑纹理处理，与被顶升重物接触时可以增大摩擦力，防止顶升过程中重物滑移，承托端面的直径控制在合理范围，既可以适配大多数设备底部的顶升支点，又不会因为尺寸过大导致无法伸入狭窄的顶升空间。

　　从安装边界与尺寸适配来看，整个工具的最小收缩高度可以满足低矮空间的顶升作业需求，最大顶升行程覆盖了日常小型设备检修、零部件装配的常用高度范围，底座的扇形轮廓在作业时不需要占用过大的地面空间，在设备底部狭窄的预留顶升位内也可以平稳放置。整个结构没有易损的密封件、电子元件，所有零部件都采用金属材质加工，日常使用只需要定期在螺纹副位置添加润滑脂即可长期保持操作顺畅，即使在多粉尘、潮湿的作业环境中，也不会因为环境杂质导致传动失效。在三维建模过程中，所有配合面都预留了合理的机加工公差，螺纹副的配合精度按照中等传动精度设置，既降低了加工难度，又能保证传动过程的平稳性，底座加强筋的厚度、套筒的壁厚都经过受力校核，在满足额定承重强度要求的前提下尽可能控制整体重量，方便操作人员单人携带与转移作业位置。
