剪式螺旋顶升承重支撑结构设计

　　日常汽修场景里更换轮胎、小型设备维保作业中抬升机台底座，或是户外临时作业需要将重物抬离地面一定高度时，这类剪式螺旋顶升结构是便携顶升场景里最常见的机械结构形式，相比液压类顶升部件，它没有密封件老化漏油的隐患，整体结构全为刚性机械连接，存放时可以完全收折到极薄的状态，随车携带或是放在工具柜里都不会占用过多储物空间。从结构功能逻辑来看，它的核心承重逻辑是通过中部贯穿的传动螺杆转动，带动两侧对称布置的剪臂绕铰接点产生角度变化，将螺杆的旋转扭矩转化为上下承托面的垂直顶升力，整个传动过程没有复杂的减速机构，螺杆本身的梯形螺纹就具备自锁特性，当顶升作业到达目标高度后，哪怕撤去施加在螺杆端的转动力矩，结构也不会因为承重负载自动回落，能在无额外锁止结构的前提下保障作业过程的支撑稳定性。

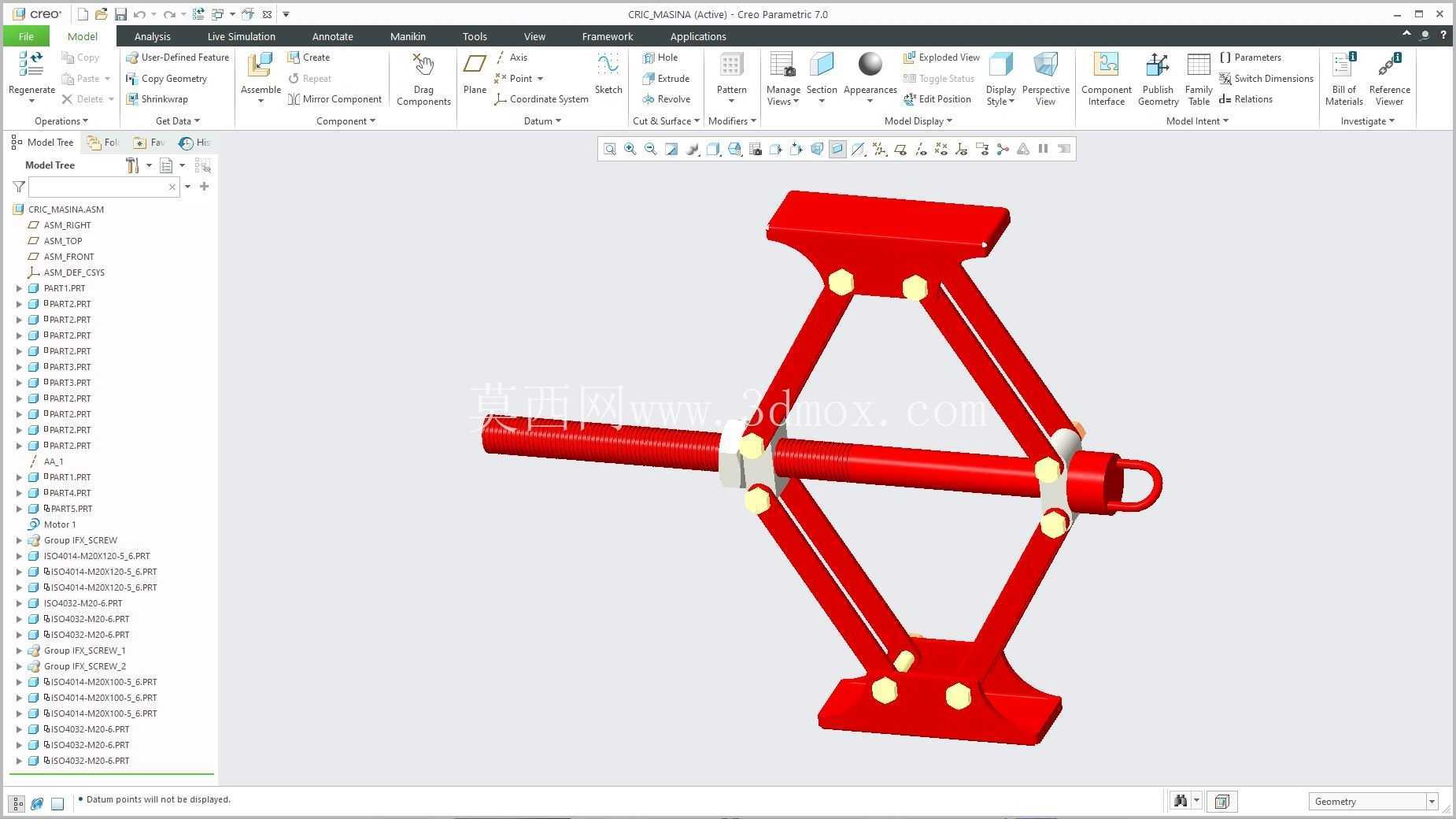

　　做这套结构的三维设计时，首先要敲定的是上下承托面的尺寸边界，下支撑面要保证足够的接地面积，避免在硬质光滑地面或是松软铺装面上作业时出现侧滑、下陷的问题，上承托面要匹配常见的被顶升部件的接触位，比如车辆底盘的顶升筋位、小型设备的底座边框，接触区域做了轻微的内凹限位，防止顶升过程中重物从承托面滑脱。剪臂的结构采用对称等长设计，每侧剪臂分为上下两段，中间通过铰接销轴连接，剪臂和上下承托面的连接端同样采用铰接结构，所有铰接孔的同轴度是设计时需要重点控制的公差项，要是同轴度偏差过大，螺杆转动时会出现卡滞，两侧剪臂受力不均还会导致顶升过程中上下承托面出现偏斜，带来安全隐患。中部的传动螺杆是整个结构的核心受力件，设计时要根据额定顶升负载核算螺杆的小径强度，以及螺纹面的接触压应力，避免重载下螺纹出现塑性变形导致传动失效，螺杆的一端设计了穿杆孔，可以配套摇杆或者棘轮扳手来施加转动力矩，操作时不需要太大的操作空间就能完成顶升和回落动作。铰接位置的销轴采用带限位的结构，防止作业过程中销轴从铰接孔内脱出，所有铰接配合面都预留了合理的间隙，既保证转动灵活不会卡滞，又不会因为间隙过大导致结构晃动量超标。

　　从安装和使用的边界尺寸来看，完全收折状态下整体厚度控制在较低范围，可以塞进底盘间隙比较小的车辆底部，或是设备底座和地面间隙狭小的作业场景，最大顶升高度要覆盖常见的作业需求，比如更换家用轿车轮胎时需要的抬升高度，或是小型设备维保需要留出的底部操作空间，额定负载下的结构变形量要控制在合理范围内，避免顶升到位后因为结构弹性变形导致重物出现下沉。设计过程中还要考虑受力的传递路径，顶升时的负载从上承托面通过四个上铰接点传递到两侧剪臂，再通过剪臂传递到下承托面的四个铰接点，中部螺杆只承受水平方向的拉力，不承担垂直方向的剪切力，这样的受力分配能让各个部件的受力状态更单纯，方便做强度校核的时候简化力学模型，也能让整体结构的材料利用率更高，不会出现某一个部件应力集中过于严重的问题。

　　剪臂的截面形状根据受力大小做了匹配设计，靠近铰接点的位置应力更大，截面尺寸做了相应加强，非主要受力区域在保证强度的前提下做了轻量化处理，降低整体结构的重量，方便单人搬运和操作。整个结构没有易损的非金属部件，所有零件都采用金属材质加工，表面做防锈处理，哪怕在潮湿的户外环境存放使用也不容易出现锈蚀卡滞的问题，日常维护只需要定期在铰接点和螺纹位置涂抹少量润滑脂，就能保证长期使用过程中传动顺畅，不会出现生锈转不动的情况。在实际建模过程中，所有铰接位置都做了运动干涉检查，模拟从完全收折到最大顶升高度的全行程运动，确认各个零件在运动过程中不会出现碰撞摩擦，螺杆的行程长度和剪臂的开合角度做了匹配设计，当到达最大顶升高度时，螺杆不会出现旋合长度不足的问题，收折到最低位置时，剪臂也不会和上下承托面出现硬接触撞击。
