12-24V直流8A旋钮式LED调光控制器

　　在低压直流照明系统的配套选型与结构设计工作中，这类适配12-24V直流供电、额定通断能力8A的旋钮式调光装置，是商用与民用局部照明场景里非常常见的控制部件，很多做展柜照明、设备状态照明、房车改装照明、办公工位局部补光的结构工程师，在做配套电控结构设计时都会接触到这类部件。从实际落地的使用场景来看，它不需要复杂的通讯协议，直接串接在单色LED负载的供电回路中就能工作，适配的负载覆盖常规2针单色LED灯条、小功率LED霓虹灯带、单颗集成式LED灯板，不管是客厅暗藏的氛围灯带、厨房橱柜下方的操作补光灯、卧室床头的局部阅读灯，还是工业设备操作面板旁的状态照明灯，都能通过它实现连续的亮度调节，不需要额外配置专用的调光驱动，接线逻辑简单，现场安装的容错率比较高。

　　从功能设计的角度来说，这款调光器采用旋钮式的操作逻辑，调节行程对应0到100%的亮度输出范围，旋钮本体做了防滑的滚花处理，操作时的阻尼感均匀，不会出现跳变或者卡顿的问题，面板上直接丝印了ON与OFF的标识，用户不需要额外阅读说明书就能快速判断开关状态，哪怕是在光线较差的环境下，也能通过旋钮的凸起定位点快速找到操作位置。接线端采用插拔式的接线端子结构，端子上预留了清晰的接线位标识，现场接线时不需要焊接，只需要将剥好的导线插入对应接线位拧紧压线螺丝即可，后期维护更换时也能快速拆线，不需要破坏原有布线。

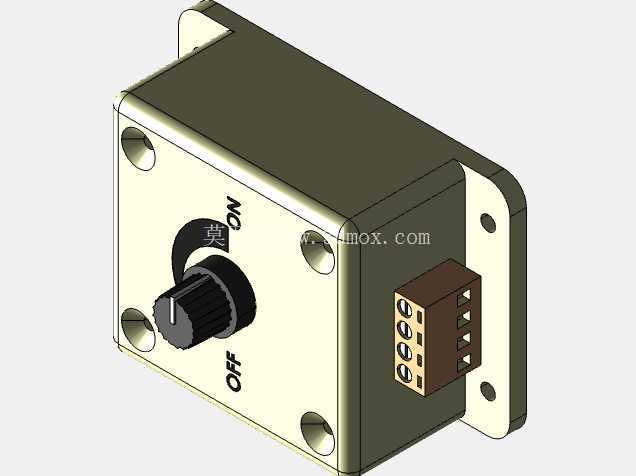

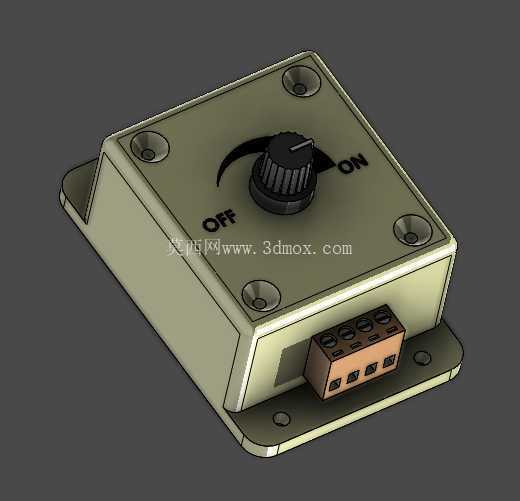

　　外形结构与安装边界的设计上，这款调光器采用方形的壳体结构，壳体主体采用阻燃工程塑料注塑成型，四个角位预留了沉头安装孔，既可以采用外露式的螺丝直接固定在设备面板、墙面安装底盒上，也可以借助两侧延伸的安装耳，嵌入到标准的小型设备开孔中固定，安装孔的间距适配常规的低压电器安装尺寸，不需要额外定制安装支架。壳体的拼接处做了卡扣加定位筋的结构，装配后接缝均匀，没有明显的错位缝隙，能够满足常规室内场景的防尘要求，旋钮的转轴位置做了限位结构，旋转到最大与最小位置时会有明确的档位反馈，不会出现过拧损坏内部电位器的问题。

　　在做配套三维建模的时候，需要特别注意几个结构细节：首先是旋钮的操作空间预留，旋钮突出面板的高度要保证手指操作时不会碰到周边的其他部件，一般要预留至少15mm的手指操作空间；其次是后侧接线端子的出线空间，端子后侧要预留足够的导线弯曲半径，避免安装后盖上面板时压住导线导致绝缘层破损；另外安装耳的厚度与安装孔的沉头深度要匹配常用的自攻螺丝规格，避免安装时螺丝顶坏壳体内部的电路板。很多新手工程师在建模时容易忽略接线端子的突出尺寸，导致实际装配时端子顶到安装底盒的后壁，造成整个部件无法完全装入安装位，还有的会把旋钮的旋转限位角度做的不对，导致标识的ON/OFF位置和实际通断位置不匹配，给后期的现场使用造成困扰。

　　从电路匹配的角度来说，这款调光器采用的是直流 PWM 调光原理，工作过程中不会出现明显的频闪问题，调节过程中亮度变化线性，不会出现低亮度下灯光闪烁的情况，8A的额定电流能够覆盖绝大多数低压直流LED照明的负载需求，不需要额外扩容继电器，整体的结构紧凑，占用的安装空间小，不管是做集成式的设备电控箱配套，还是做独立的墙面开关安装，都能适配对应的安装尺寸。在做结构验证的时候，还要注意旋钮的操作力设计，操作力不能过大否则长时间调节会让用户觉得费力，也不能过小否则容易因为轻微的触碰就改变亮度设置，一般将操作扭矩设置在0.1-0.2N·m之间是比较合适的，既能保证调节时的手感，也能避免误触。壳体的边角做了小圆弧的倒角处理，安装后不会有尖锐的边角划伤安装人员或者用户，整体的外观风格简洁，能够适配大多数工业设备、商用展柜、家装场景的外观风格，不会显得突兀。
