带电池的树莓派Zero握把式便携模块

　　这款集成电池的树莓派Zero承载模块，最初的设计出发点是解决嵌入式开发场景下树莓派Zero裸板供电受限、无固定安装位、携带时引脚易磕碰损坏的实际问题，很多现场调试、便携数据采集、小型手持交互项目里，开发者往往需要临时给树莓派接移动电源、飞线固定，不仅接线杂乱容易松脱，裸露的电路板在户外或者工业现场接触粉尘、潮气后很容易出现短路故障，这个模块的结构刚好把核心板、供电电池、充电管理电路全部整合在封闭壳体内，不需要额外外接供电就能独立运行。

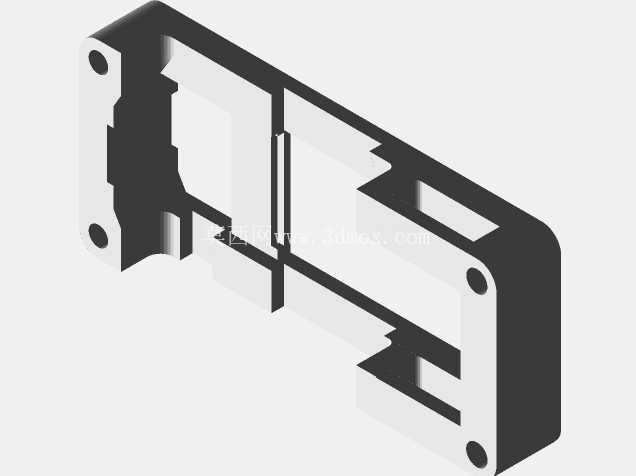

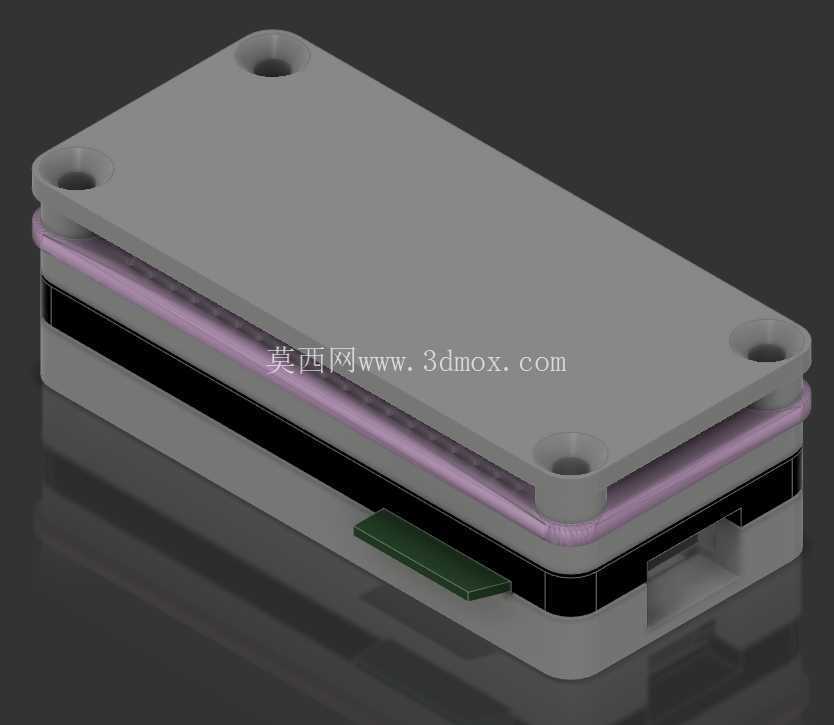

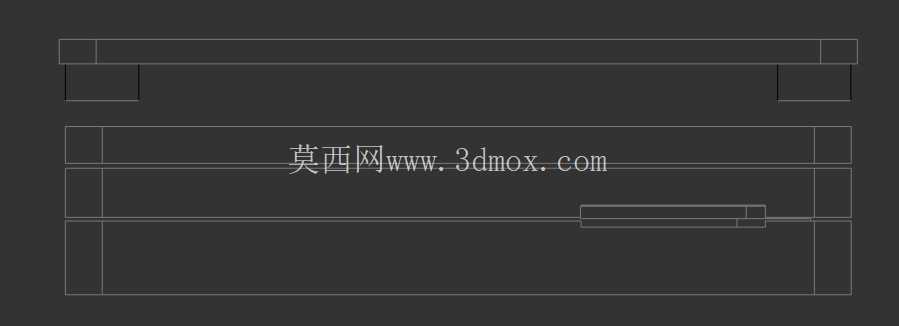

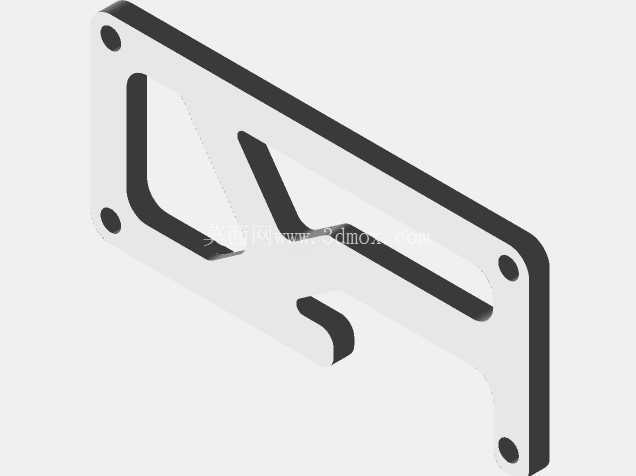

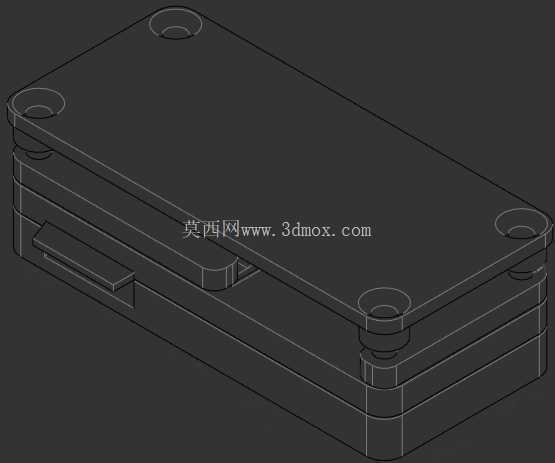

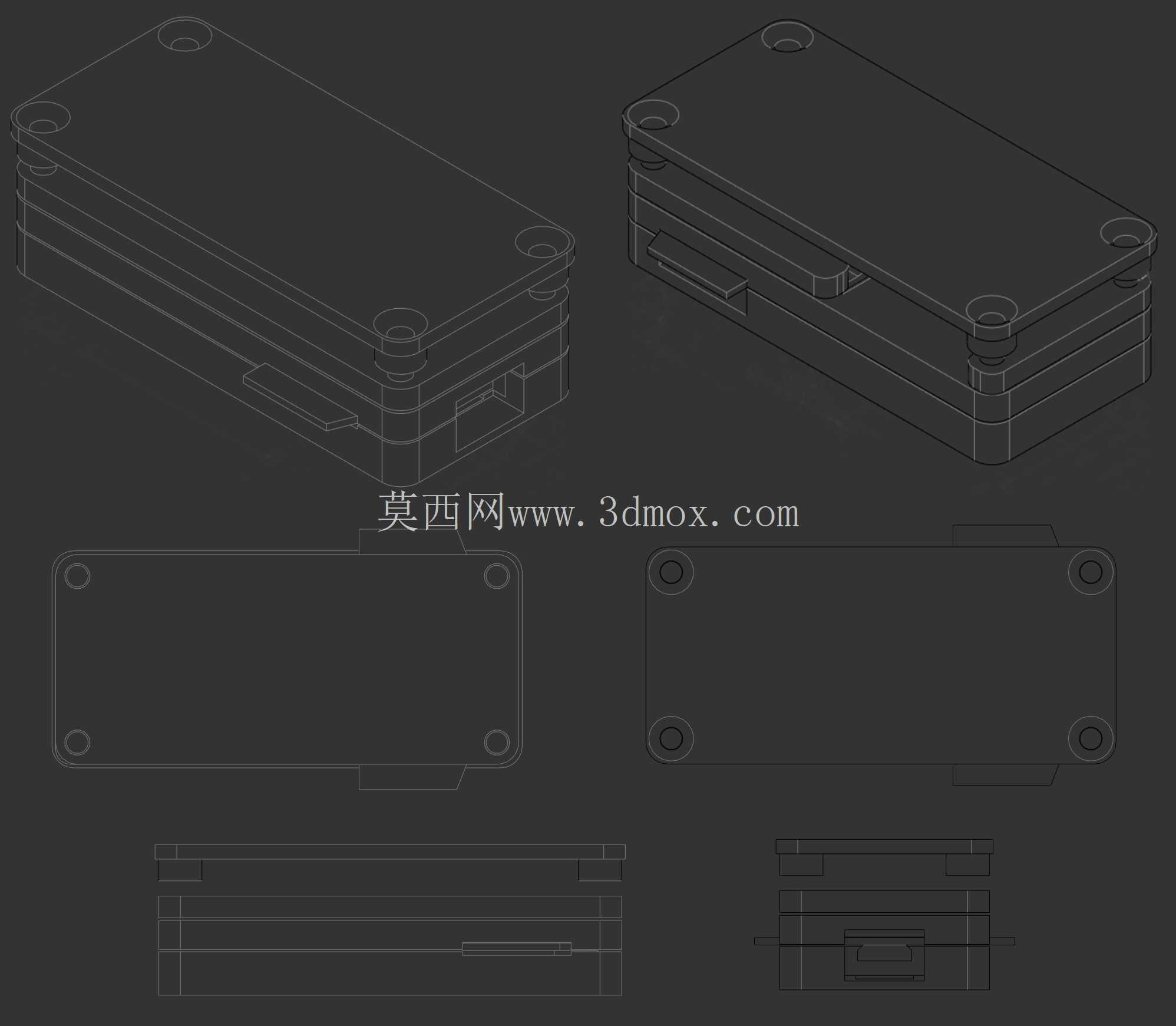

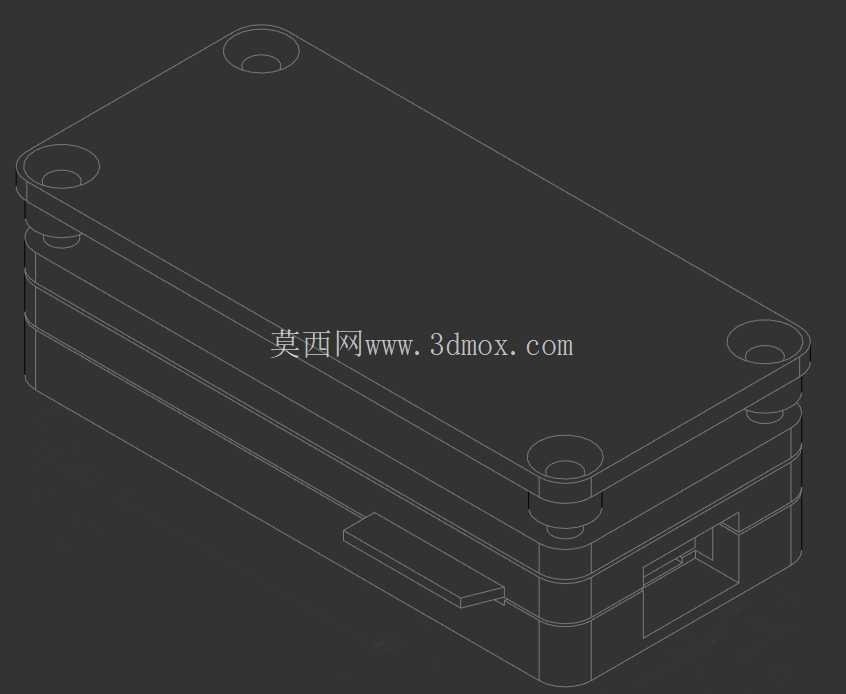

　　从结构布局来看，壳体采用上下扣合的分层设计，上层盖板预留了四个沉头安装孔，孔位完全对齐树莓派Zero的标准固定孔距，安装时不需要额外做转接板，直接用M2.5的螺丝就能把核心板牢牢固定在上层盖板内侧，避免运输或者手持使用时电路板移位。中间层预留了刚好容纳单节薄型锂聚合物电池的空腔，电池厚度控制在6mm以内，和核心板之间加了一层绝缘隔离槽，防止电池外皮磨损后和电路板焊点接触造成短路，电池的出线位置专门开了窄槽，走线可以直接顺着槽位连接到核心板的供电引脚，不会被上下壳扣合时压破线皮。下层壳体侧面预留了充电接口的开口，刚好匹配常规MicroUSB或者Type-C充电母座的安装尺寸，不需要额外打磨壳体就能把充电板固定在壳体内侧，插线时不会出现接口对位不准的问题。

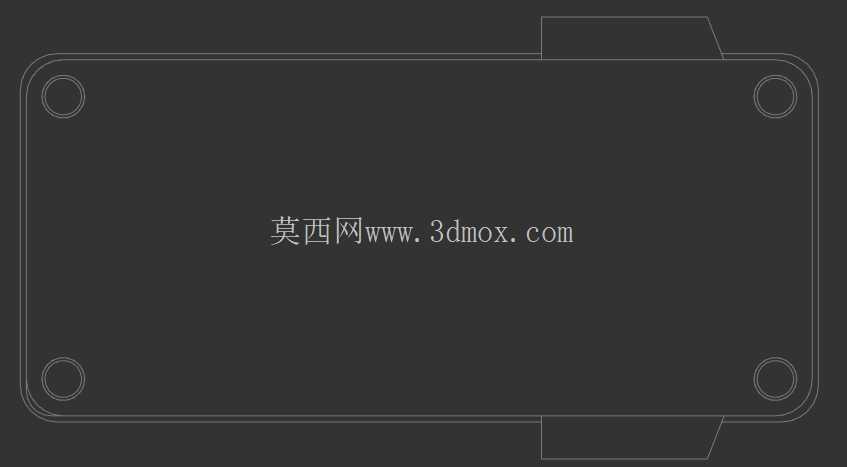

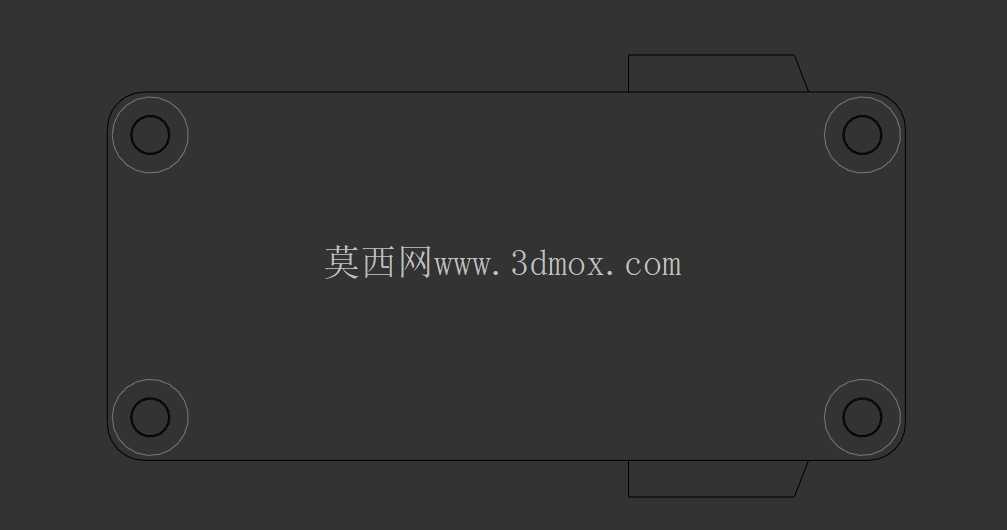

　　考虑到手持使用的场景，壳体的边缘全部做了R2的圆角过渡，没有尖锐的直角棱边，长时间握在手里不会硌手，整体外形尺寸控制在长75mm、宽35mm、总厚度18mm的范围内，比常规的移动硬盘还要小巧，放在工作服口袋里不会占用太多空间，也不会因为突出的棱角刮坏口袋里的其他物品。壳体四个角的安装孔除了用来固定核心板，也可以作为外接扩展结构的固定位，比如需要外接小型显示屏、按键模块的时候，可以直接用铜柱把扩展板固定在壳体上方，不需要重新设计整个外壳结构，适配不同项目的扩展需求。

　　在实际应用场景里，这个模块可以直接作为便携式数据采集终端的核心载体，比如车间里的设备温湿度巡检、户外环境参数采集、小型机器人的手持调试终端，不需要额外携带供电电源，开机就能直接运行预设的程序，壳体的封闭结构可以阻挡日常使用时的飞溅水滴、粉尘，比裸板的环境适应能力强很多。设计的时候特意把核心板的GPIO引脚位置预留了对应的开口，如果需要外接传感器引线，可以直接从侧边的缺口引出线束，不用拆开整个壳体就能完成接线，现场调试的时候效率更高。

　　壳体的壁厚统一设置为1.8mm，既保证了足够的结构强度，掉落在普通水泥地面不会出现壳体开裂的情况，也不会因为壁厚过大增加整体重量，整个模块装配完成后的总重量控制在80g以内，单手握持的时候不会有明显的负重感。上下壳的扣合位置做了一圈0.5mm的止口，扣合之后不会出现上下壳错位的问题，配合四个角的固定螺丝，整个壳体的连接刚度足够，即使受到轻微的挤压也不会出现缝隙变大、内部元件外露的情况。电池仓的位置特意做了限位筋，电池装入之后不会在壳体内晃动，避免因为震动导致电池接线松脱，适合在有轻微震动的移动场景下使用。

　　很多做小型嵌入式手持设备的开发者，之前往往需要自己画图切割亚克力板做外壳，不仅加工周期长，外观粗糙，而且没有专门的电池固定结构，使用的时候经常出现电池移位、接线断裂的问题，这个模块的结构刚好把这些常见的痛点都考虑进去，所有的安装孔位、接口位置都和树莓派Zero的标准尺寸完全匹配，不需要二次修改就能直接使用，不管是用来做项目原型验证，还是直接作为小批量产品的外壳结构，都能满足结构强度和安装尺寸的要求。
