Sonoff ZB ZigBee3.0智能网关桥接设备

　　这款ZigBee桥接设备主要面向智能家居组网场景使用，作为ZigBee子设备与上层控制网络的中转节点，承担着协议转换、数据透传、子设备管理的核心作用，实际部署时可接入各类支持ZigBee3.0协议的传感器、开关、智能灯具、窗帘电机等终端，将分散的子设备通讯数据汇总后转发至WiFi或以太网侧的控制平台，解决ZigBee协议传输距离短、无法直接接入公网控制链路的痛点。

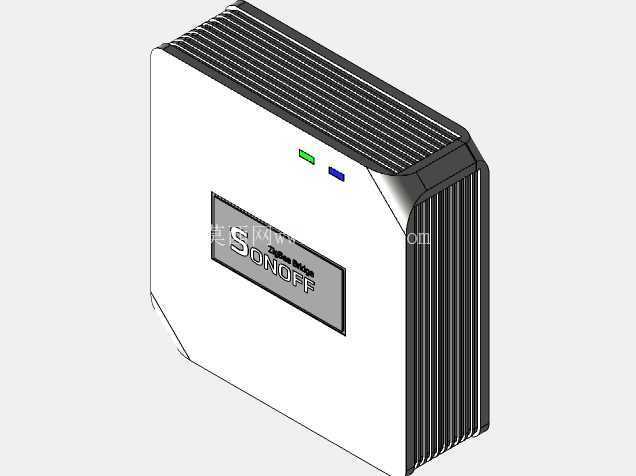

　　从结构设计层面来看，整机采用方正的薄型盒体造型，外壳主体为白色哑光塑料材质，侧边设置密集的竖向散热格栅，既可以保证内部通讯主板、电源模块工作时的热量自然散出，也能通过格栅的竖向纹理提升外壳的结构强度，避免薄壳注塑件出现翘曲变形。设备正面预留两个状态指示灯开孔，分别对应电源状态与网络配对状态，指示灯采用内嵌式设计，避免光线直射造成的光污染，同时正面丝印品牌标识区域做了内凹沉台处理，标识粘贴后不会因日常擦拭出现起翘脱落。设备顶部的格栅区域做了斜切收边处理，既弱化了方正盒体的生硬棱角，也能在多设备并排摆放时预留出足够的散热间隙，避免相邻设备紧贴造成通风不畅。

　　建模过程中优先还原了设备的实际安装边界尺寸，整机厚度控制在适合桌面摆放或弱电箱内安装的范围，边角的圆角弧度、侧边格栅的间距与深度都按照实物比例还原，保证模型导入装配场景时可以直接匹配安装位尺寸，不需要二次调整缩放比例。接口区域的位置预留也完全参照实际硬件布局，底部预留的供电接口开孔位置与外壳的配合间隙都做了准确还原，结构设计人员在做智能家居弱电箱集成布局时，可以直接调用该模型进行排布，提前核对设备间距、走线空间是否满足施工要求。

　　实际应用中这类桥接设备通常部署在家庭客厅、弱电箱或者小型办公场所的中心位置，建模时也充分考虑了不同安装场景的适配性，外壳的壁挂孔位、底部防滑胶垫的安装位置都在模型上做了对应特征还原，设计人员做墙面安装布局或者桌面摆放的空间校核时，可以直接获取准确的安装定位尺寸。设备内部的主板安装柱、卡扣配合结构也按照实际拆机测绘的尺寸做了还原，对于需要做同类产品结构改型的设计人员来说，可以直接参考其卡扣配合的间隙设计、散热格栅的开孔率参数，缩短同类产品的结构开发周期。

　　从功能特性的结构匹配来看，设备的天线区域做了局部的外壳壁厚减薄处理，避免塑料外壳过厚对ZigBee无线信号造成屏蔽衰减，建模时也准确还原了该区域的壁厚差异，结构设计人员参考该设计时，可以直观把握无线通讯类产品外壳在天线区域的壁厚设计经验值，平衡外壳结构强度与信号穿透性能的需求。整机的合壳方式采用侧边卡扣加底部螺丝固定的方式，模型中还原了卡扣的位置与扣合量尺寸，对于小批量生产的同类智能硬件来说，这种固定方式可以减少螺丝用量，提升装配效率，同时也能保证外壳合缝的均匀度，避免出现合壳错位、缝隙不均的外观问题。
