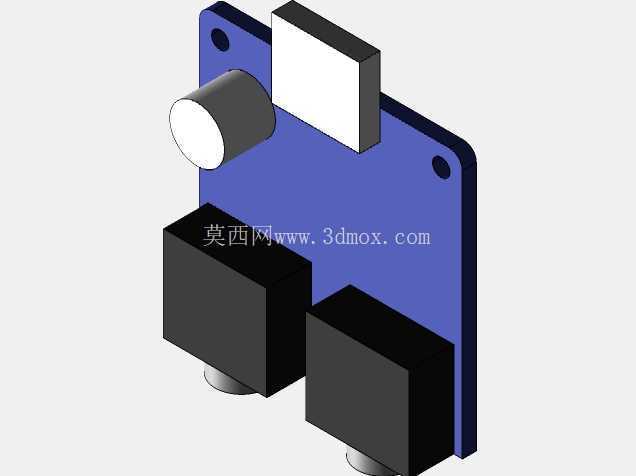

TEA5767调频接收模块结构设计

　　设计过程中首先考虑的是电路板的承载结构，模块底部采用标准厚度的FR4基板作为承载基础，所有电子元器件的排布都严格遵循射频电路的布线规则，高频信号通路尽可能缩短，减少信号传输过程中的损耗与干扰，两个核心的信号调谐元件被布置在基板的前端位置，对应信号输入的方向，尽可能缩短射频信号从输入引脚到处理芯片的路径，降低外界电磁干扰对接收灵敏度的影响。模块的核心处理芯片区域设置了局部的屏蔽支撑结构，既可以在后期加装金属屏蔽罩时提供固定点位，也能在模块堆叠安装时避免上方元件直接接触芯片引脚，造成短路风险，这种结构设计在批量生产的贴片装配流程中，也能为吸嘴取放提供平整的定位基准，提升SMT贴片的良率。在嵌入式开发与小型电子设备的射频信号接收场景中，调频接收模块是实现广播信号拾取、短距离音频信号传输的核心组件，这款TEA5767调频接收模块的三维结构设计，完全围绕实际电路装配、嵌入式系统集成的工程需求展开，没有多余的装饰性结构，每一处造型都对应实际生产与使用中的功能要求。从实际应用场景来看，这类模块常被集成进便携式广播接收设备、arduino开源硬件项目、校园音频传输终端、小型无线音频转发装置中，需要在有限的安装空间内完成射频电路、接口引脚、屏蔽结构的合理排布，同时兼顾焊接装配、后期维护的操作便利性。

　　从安装边界来看，模块整体采用矩形轮廓设计，两侧的信号输出与电源引脚采用标准2.54mm间距排针布局，能够直接兼容面包板、标准arduino扩展接口的安装尺寸，不需要额外制作转接板就能完成快速原型验证，引脚的伸出长度经过精确计算，既保证焊接后能够牢固插入标准插座，也不会因为引脚过长导致安装后模块整体高度超标，适配紧凑的设备外壳内部空间。模块底部的支撑结构做了微小的凸点设计，在焊接排针时能够让基板与安装平面之间留出0.3mm左右的间隙，既可以避免焊接过程中焊锡流淌到安装平面造成粘连，也能在模块长期工作时为底部提供一定的空气流通空间，帮助电路元件散热，避免局部热量堆积影响调频接收的频率稳定性。在功能结构的细节处理上，模块的天线输入端口做了独立的区域划分，与电源引脚、音频输出引脚之间保持足够的安全间距，避免电源线路的纹波信号串入射频输入通路，造成接收底噪升高，这种布局思路完全来自实际电路调试中的经验积累——很多同类型模块在设计时为了压缩体积，将射频输入与电源引脚相邻布置，最终导致实际使用时接收灵敏度大幅下降，需要额外增加滤波电路才能达到设计指标，反而提升了整体成本。

　　模块上的两个调谐电感采用立式安装结构，对应的基板开孔位置做了加强处理，避免在焊接或者后期震动过程中出现焊盘脱落的问题，这类电感元件在调频接收电路中直接决定接收频率的覆盖范围，安装位置的精度会直接影响电感值的准确性，因此结构设计时在电感周边预留了足够的调试空间，生产过程中可以通过微调电感磁芯来校准接收频率范围，不需要额外拆解设备就能完成参数校准。从外形尺寸的适配性来看，模块整体的长宽尺寸控制在常见的小型射频模块标准范围内，能够直接适配市面上通用的模块安装外壳，不需要单独开模制作定制化外壳，对于小批量项目开发来说能够大幅降低结构成本，模块的边角位置做了小尺寸的倒角处理，既可以避免安装过程中尖锐边角划伤操作人员或者周边线路，也能在装入外壳时起到导向作用，提升装配效率。

　　在实际设备集成过程中，这类模块往往需要和主控板、音频放大电路共同安装在同一设备腔体内，因此结构设计时充分考虑了与周边元件的电磁兼容问题，核心芯片区域的上方没有布置过高的元件，既可以方便后期加装屏蔽罩，也能避免与上方安装的其他电路板发生结构干涉，模块的整体高度控制在较低水平，在多层板堆叠安装的场景中能够有效压缩设备整体厚度，适配便携式设备的轻薄化设计需求。不同于很多概念性的电子模块模型，这个结构设计完全还原了量产模块的所有细节特征，从排针的位置、元件的高度到基板的厚度，都与实际量产产品保持一致，在进行设备结构设计时，可以直接将这个模型导入装配环境中进行干涉检查、安装空间预留，不需要反复测量实际样品的尺寸参数，能够有效缩短产品开发的周期，减少结构设计阶段的反复修改。对于从事嵌入式硬件开发、小型电子设备结构设计的工程师来说，这类精准的三维模型能够在方案设计阶段就完成安装布局的验证，提前发现结构干涉、空间不足的问题，避免在样机制作阶段才发现设计缺陷，造成时间与成本的浪费，尤其是在开源硬件项目的开发中，标准化的接口与尺寸设计能够让模块快速融入现有开源生态，降低项目的开发门槛，让开发者可以将更多精力放在功能逻辑的开发上，而不是反复调整硬件安装结构。
