Radxa零3W单板计算机结构三维建模

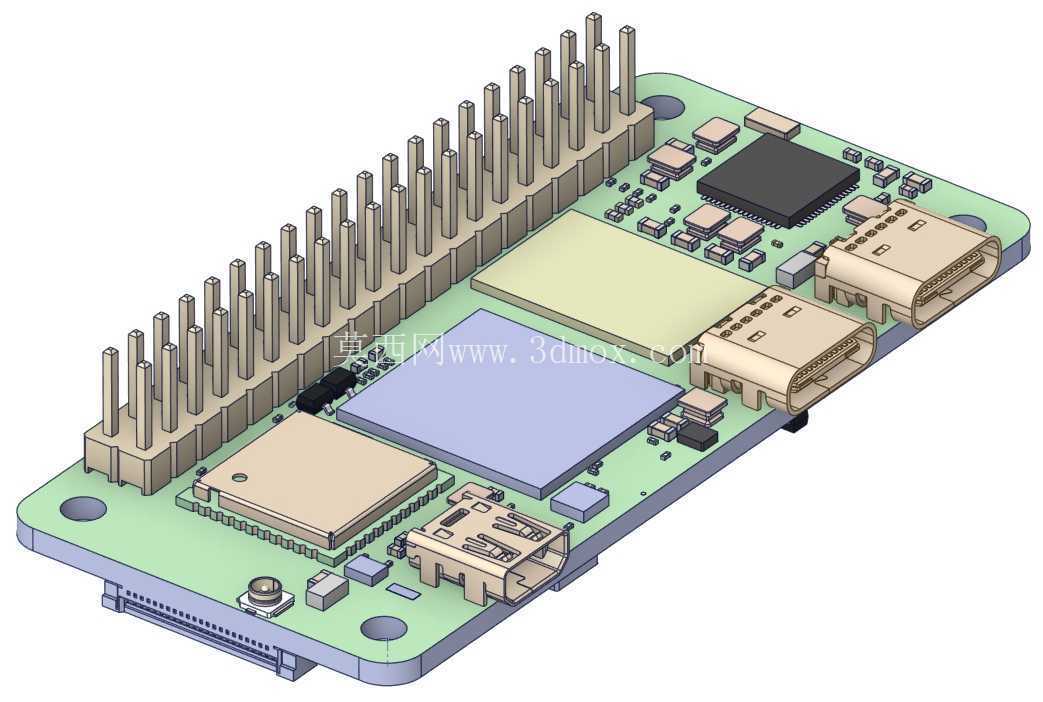

　　在嵌入式开发与小型智能硬件落地场景中，这类紧凑型单板计算机的结构设计直接决定了其适配场景的广度，本次建模的Radxa零3W单板，核心定位是低功耗边缘计算节点，可直接嵌入到智能网关、小型机器人控制端、便携检测设备、物联网数据采集终端等空间受限的设备内部，替代体积更大的通用工控板，在满足基础算力需求的前提下大幅压缩设备整体体积。从实际结构设计来看，整块板卡采用长条形规整布局，排针接口统一布置在板卡长边一侧，所有对外输出接口包括双HDMI接口、USB接口、供电接口、存储卡槽均集中布置在板卡短边侧，这种布局逻辑完全是为了适配嵌入式安装的外壳走线需求，安装时接口侧可直接对齐设备外壳的开孔位，无需额外转接延长线，减少内部走线杂乱带来的电磁干扰问题。

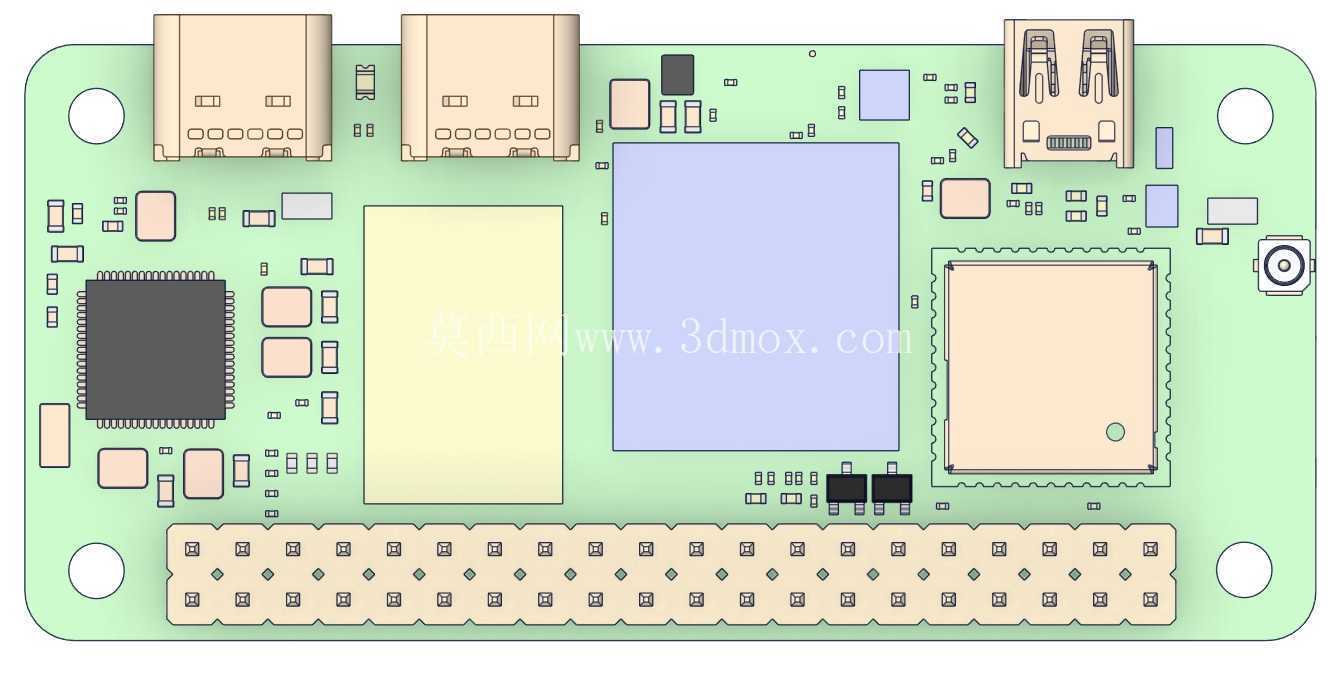

　　板上元件排布遵循高低分区原则，最高的排针引脚高度统一，所有贴片元件包括主控芯片、内存芯片、电源管理芯片、被动电容电阻均布置在排针高度以下的区域，板卡四角预留了标准安装孔位，孔位间距匹配通用嵌入式单板的安装规范，可直接固定在标准间距的铜柱上，安装时不会出现元件与安装柱干涉的问题。建模过程中严格还原了板上每一个元件的实际高度与占位尺寸，包括主控芯片上方的散热焊盘区域、HDMI接口的金属屏蔽罩厚度、USB接口的插拔导向结构、复位按键的凸起高度，甚至板边的工艺倒角都做了还原，这些细节直接决定了后续外壳设计的适配精度，如果忽略元件的实际高度差，做出来的外壳很容易出现压到元件、接口对位不准的问题。

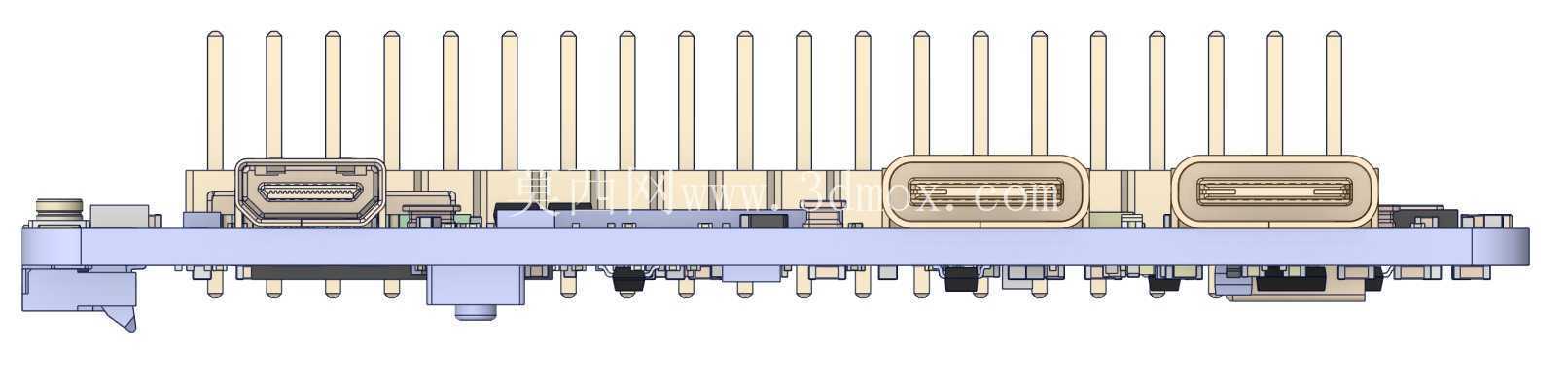

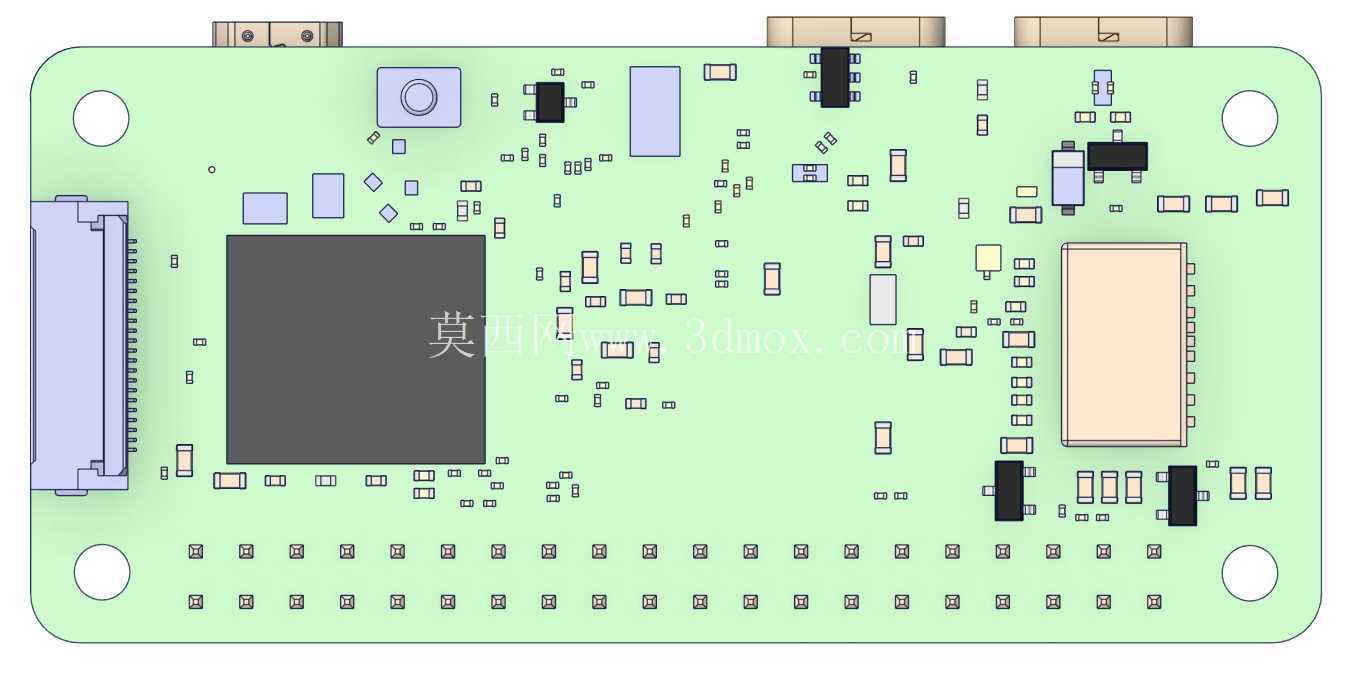

　　从安装边界来看，整块板卡的厚度控制完全适配薄型嵌入式设备的内部空间要求，排针的引脚长度既满足外接扩展模块的插接需求，又不会超出常规外壳的内部净空高度，板上预留的天线区域周边没有布置过高的金属元件，避免对无线信号造成屏蔽。在实际选型适配时，这类单板的三维模型可以直接导入到设备整体装配中，提前验证板卡与周边结构件的间隙，比如和电池模块、散热片、外壳加强筋的位置是否冲突，不需要等到实物打样后再发现干涉问题，能大幅缩短小型智能硬件的开发周期。建模时对板卡上的接口插拔行程也做了对应还原，比如USB接口插入公头后的伸出长度、HDMI接头的插接深度，这些参数在做外壳开孔深度设计时是核心参考依据，要是只做板卡本身的模型不考虑接头插接后的占用空间，很容易出现外壳装好后接头插不到位的问题。另外板卡底部的焊盘凸起高度也做了还原，安装时板卡底部和安装基面之间需要预留对应的间隙，避免焊盘直接接触金属基面造成短路，这个细节很多新手建模时容易忽略，实际装配时很容易造成硬件损坏。

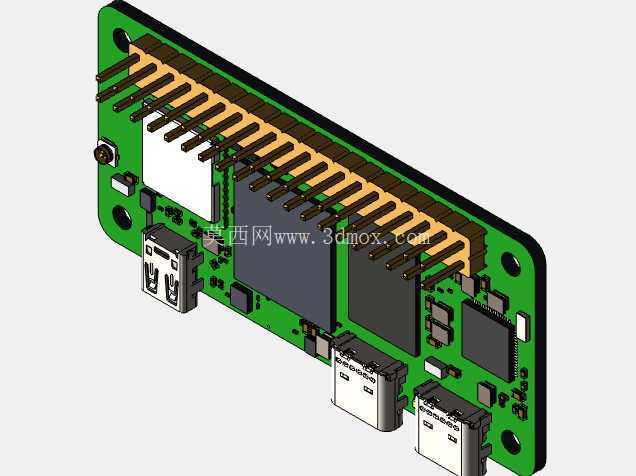

　　从功能适配的角度，这块单板的结构布局兼顾了扩展能力与体积控制，侧边排针引出了全部通用IO口，可直接外接传感器、驱动板等扩展模块，排针的间距采用标准2.54mm规格，匹配市面上绝大多数通用扩展模块的插接要求，不需要定制转接线材。板上的两个HDMI接口上下叠放布置，在有限的板宽空间内实现了双路视频输出能力，接口的金属外壳接地结构也在模型中做了体现，结构设计时可以对应预留接地弹片的位置，提升设备的抗干扰能力。电源输入接口的位置靠近板边，布置在所有接口的最外侧，方便供电线的走线，不会和视频线、USB线出现缠绕干扰。
