罗技PTZPro2相机云台连接关节替换件

　　在视频会议、远程直播、安防监控等场景中，搭载电动云台的摄像设备需要频繁完成俯仰、旋转动作，相机与支撑臂之间的连接关节长期承受交变载荷，一旦设备发生跌落、磕碰或者长期往复运动产生疲劳磨损，关节部位很容易出现开裂、定位孔滑牙、连接轴松旷的问题，直接导致云台运转卡顿、相机定位偏移，甚至出现镜头下坠的故障，直接更换整台云台的成本较高，单独替换损坏的连接关节是性价比更高的维修方案。这款替换关节件的设计完全匹配原装件的安装接口，不需要对原有云台臂或者相机底座做任何二次加工，维修时只需要拆除损坏的旧关节，将该件对准定位止口拧紧紧固螺丝即可完成装配，能够完全恢复原有云台的连接强度与运动精度。

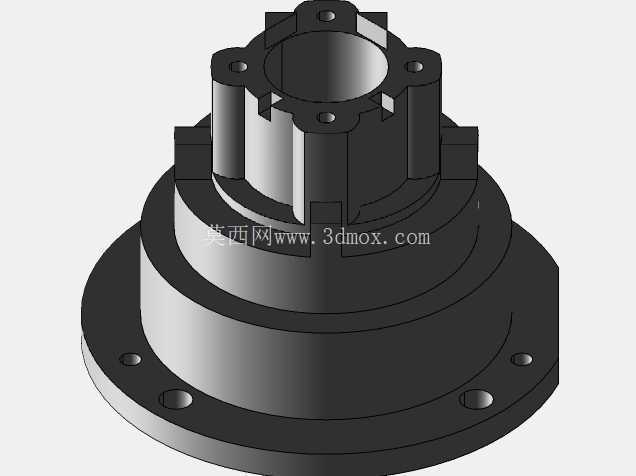

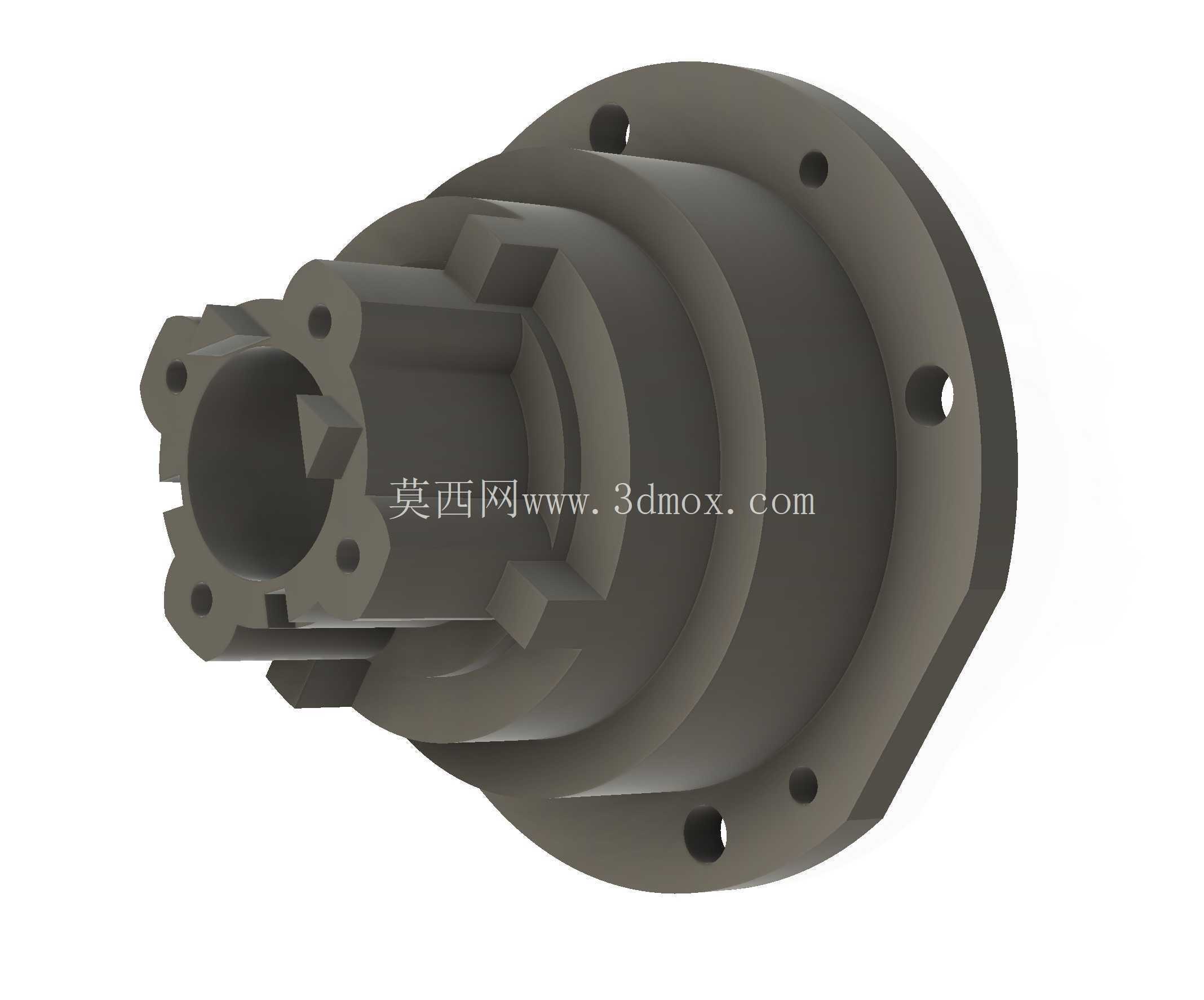

　　从结构设计来看，该零件采用一体化的阶梯轴加法兰盘布局，朝向相机侧的端面设置了多组均匀分布的定位凸台与安装孔，和相机底座的凹槽完全契合，能够传递旋转扭矩的同时避免安装错位，凸台的高度经过精确计算，装配后不会和相机底部的电路接口、散热结构产生干涉。朝向支撑臂侧的法兰盘上均匀布置了多个沉头安装孔，孔位的分度圆直径与臂端连接座完全匹配，沉孔深度能够保证螺丝锁紧后端面不突出，不会影响关节旋转时的周边间隙。零件中间的中空通道是专门为云台的走线预留的空间，相机的供电线、信号线可以从通道内部穿过，避免关节转动时线缆被挤压、磨损，通道的内壁做了圆角过渡处理，没有尖锐棱角，穿线时不会刮伤线缆外皮。

　　在安装边界的设计上，该零件的最大外圆直径、轴向总长度都和原装件保持一致，装配后关节的旋转中心和原有设计完全重合，不会改变云台的运动行程，也不会和云台的外壳、限位结构产生运动干涉，法兰盘的厚度经过强度校核，采用常用的工程塑料或者铝合金加工都能满足载荷要求，日常使用中承受相机的重量以及常规运动的冲击力不会出现变形。设计过程中重点考虑了关节部位的受力特点，在法兰和轴体连接的位置做了圆角加强处理，避免应力集中导致的断裂，这也是原装件在跌落时最容易损坏的位置，加大过渡圆角后能够有效提升抗冲击性能，同时各个安装孔的位置度公差严格控制，保证装配后关节的同轴度，避免旋转时出现偏心抖动的问题。

　　对于经常需要移动摄像设备、或者设备使用频率较高的场景，这类替换备件能够大幅降低维修成本，缩短设备停机时间，不需要因为单个关节损坏就更换整套云台结构，建模时完全按照实物测绘的尺寸进行还原，各个配合面的尺寸公差、安装孔的位置精度都和原装件保持一致，能够实现完美互换，不管是3D打印制作小批量备件，还是开模量产都能直接使用，装配后不需要额外调整就能让云台恢复正常的运转功能，连接强度完全满足日常使用的载荷要求，甚至在抗冲击性能上比原装件更有优势。
