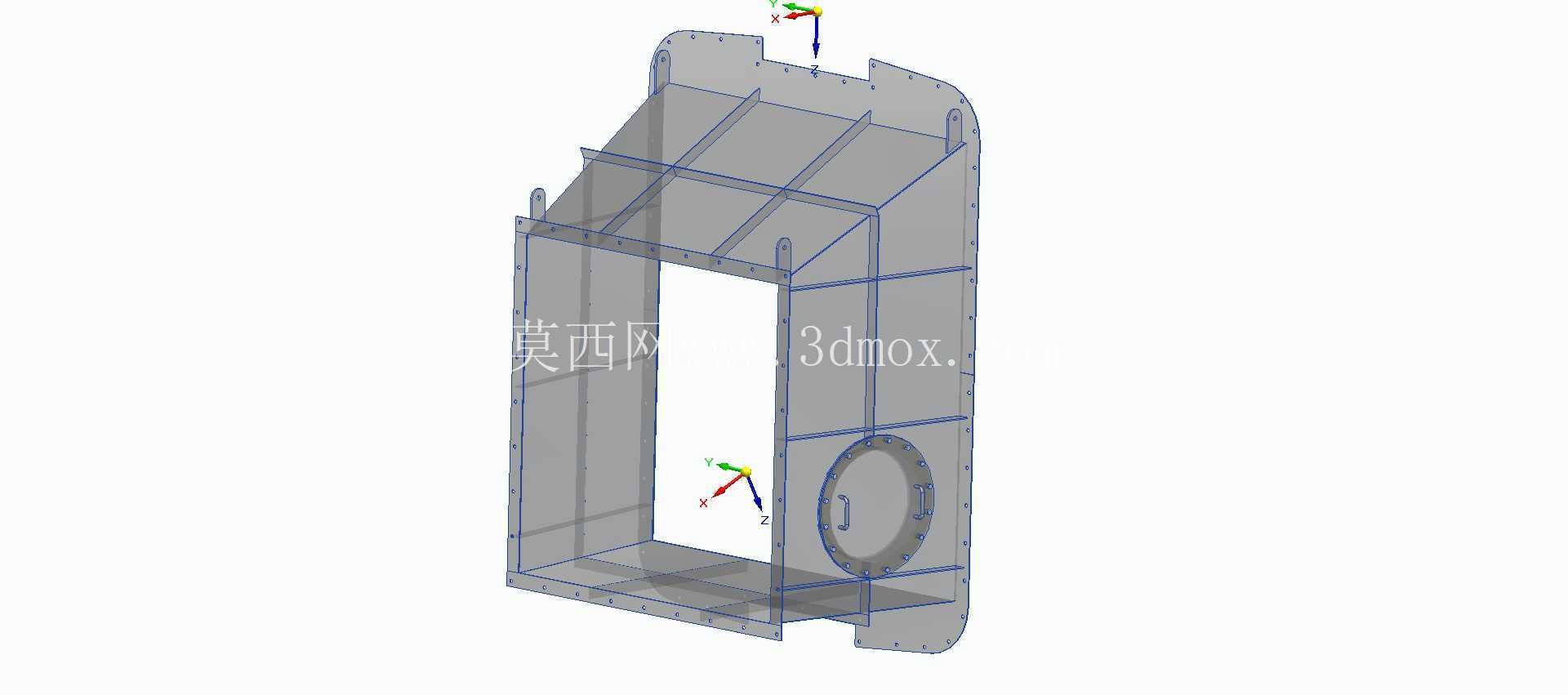

HRSG锅炉1800规格带检修孔烟道结构

　　在余热回收电站的HRSG锅炉系统中，烟道作为连通锅炉各受热面模块、引导高温烟气定向流动的核心承载结构，其设计合理性直接影响整个机组的烟气阻力、运行密封性与后期运维可达性。这款截面尺寸为1800x1800的带检修孔烟道，针对HRSG锅炉竖直段的安装场景设计，整体采用钢板折弯拼焊的箱型结构，完全适配锅炉尾部竖直烟气流道的安装边界，安装时可直接与上下游烟道段通过法兰边完成螺栓拼接，无需额外做现场尺寸适配。

　　从结构功能来看，烟道本体采用等截面方箱设计，内部沿烟气流动方向间隔布置横向加劲肋，所有加劲肋均采用与壁板同材质的钢板裁切而成，与壁板采用连续角焊缝连接，可有效避免高温烟气运行过程中壁板因内外压差产生鼓胀或凹陷变形，即使在锅炉启停阶段的温度交变工况下，加劲肋的布置也能分散壁板热应力，减少焊缝开裂风险。烟道侧壁预留的圆形检修孔采用带密封槽的法兰结构，配套的检修门盖通过螺栓压紧密封垫片实现密封，日常运维时无需拆除整段烟道，仅需打开检修孔即可完成内部积灰清理、受热面检查、局部缺陷修补等作业，大幅缩短停机运维的时间成本。

　　设计过程中，首先根据锅炉烟风系统的阻力计算结果确定1800x1800的通流截面，保证额定工况下烟气流速控制在合理区间，避免流速过高造成的壁面磨损，也防止流速过低带来的积灰堆积问题。整体外形的安装边界充分考虑了锅炉钢架的预留空间，烟道两端的连接法兰采用统一的螺栓孔排布，可直接与同规格的上下游烟道段实现互换安装，法兰边的折弯结构替代了额外的型钢法兰，在保证连接强度的前提下减少了焊接工作量，也降低了整体结构重量。检修孔的开设位置避开了内部加劲肋的布置区域，同时选在烟道侧壁的操作高度区间，运维人员站立即可完成检修门的拆装操作，无需额外搭设操作平台。

　　从实际应用场景出发，这款烟道主要应用于燃气-蒸汽联合循环电站的余热锅炉竖直烟段，也可适配同规格的工业锅炉尾部烟道、除尘系统进出口风道等场景。钢板结构的设计兼顾了制造成本与结构可靠性，所有壁板、加劲肋均可采用常规钢板裁切加工，无需特殊定制型材，车间预制阶段即可完成整体拼焊与防腐处理，现场仅需完成法兰对接即可投入使用。结构设计时充分考虑了运输与吊装需求，烟道顶部预留的吊装耳板位置经过重心核算，吊装时可保证结构平稳起吊，不会出现倾斜变形，运输过程中截面的刚性也足以支撑多层叠放，不会产生运输变形。

　　在细节处理上，烟道的所有焊缝均做连续密封焊处理，避免运行过程中出现烟气泄漏造成的热量损失与现场环境问题，检修孔的密封垫片采用耐高温柔性石墨材质，可长期耐受烟道内的高温烟气冲刷，不会出现高温老化失效的问题。内部加劲肋的布置间距经过刚度校核，在最大设计压差下壁板的变形量控制在允许范围内，不会因变形导致连接法兰错位、密封失效等问题。整体结构没有多余的冗余设计，每一处钢板、每一道加劲肋都承担对应的结构功能，在满足强度、刚度、密封要求的前提下，尽可能降低了整体钢材耗量，兼顾了运行可靠性与制造成本控制。
