SKYLOONG键盘热插拔旋钮功能结构

　　在客制化键盘的结构迭代过程中，功能拓展件的模块化设计一直是从业者关注的重点，这款热插拔旋钮模块正是为适配小配列键盘的功能拓展需求开发的结构件，区别于传统焊接固定的旋钮结构，它不需要在PCB上预先焊接编码器引脚，用户可以根据自身使用习惯随时拆装更换，大幅降低了键盘功能改装的操作门槛。从实际应用场景来看，这类旋钮模块主要搭载在60%、65%等缺少独立功能键区的客制化键盘上，日常使用时可以通过旋转动作快速调节系统音量、屏幕亮度，也可以通过驱动自定义为画笔缩放、时间轴拖动等设计软件快捷操作，按压动作还可以映射为静音、确认等功能，相比传统按键操作能减少手指移动距离，提升高频操作的效率。

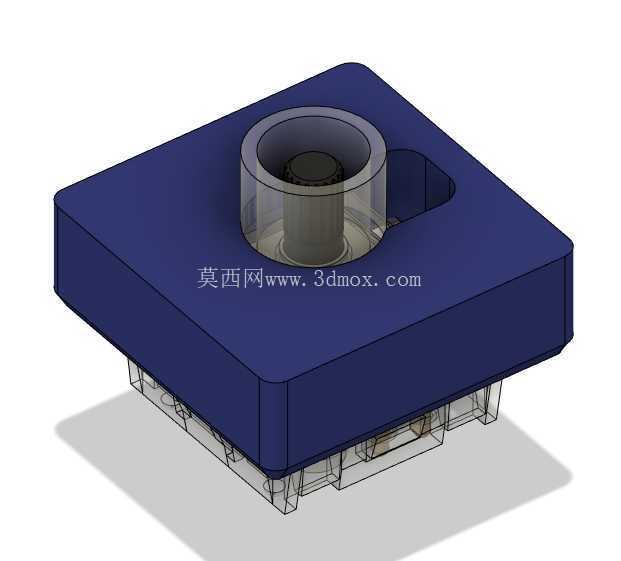

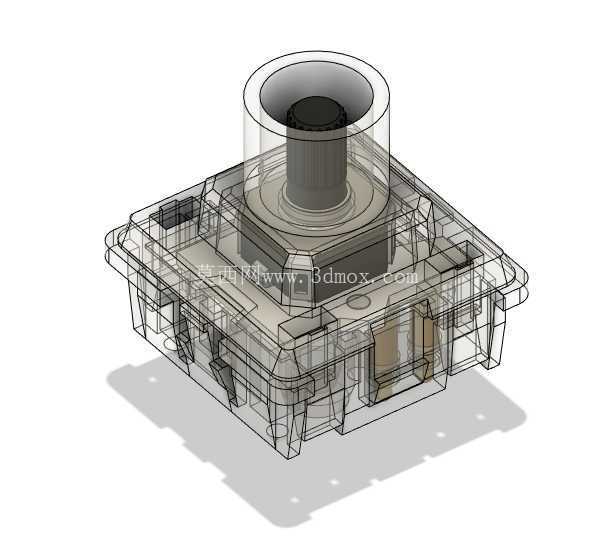

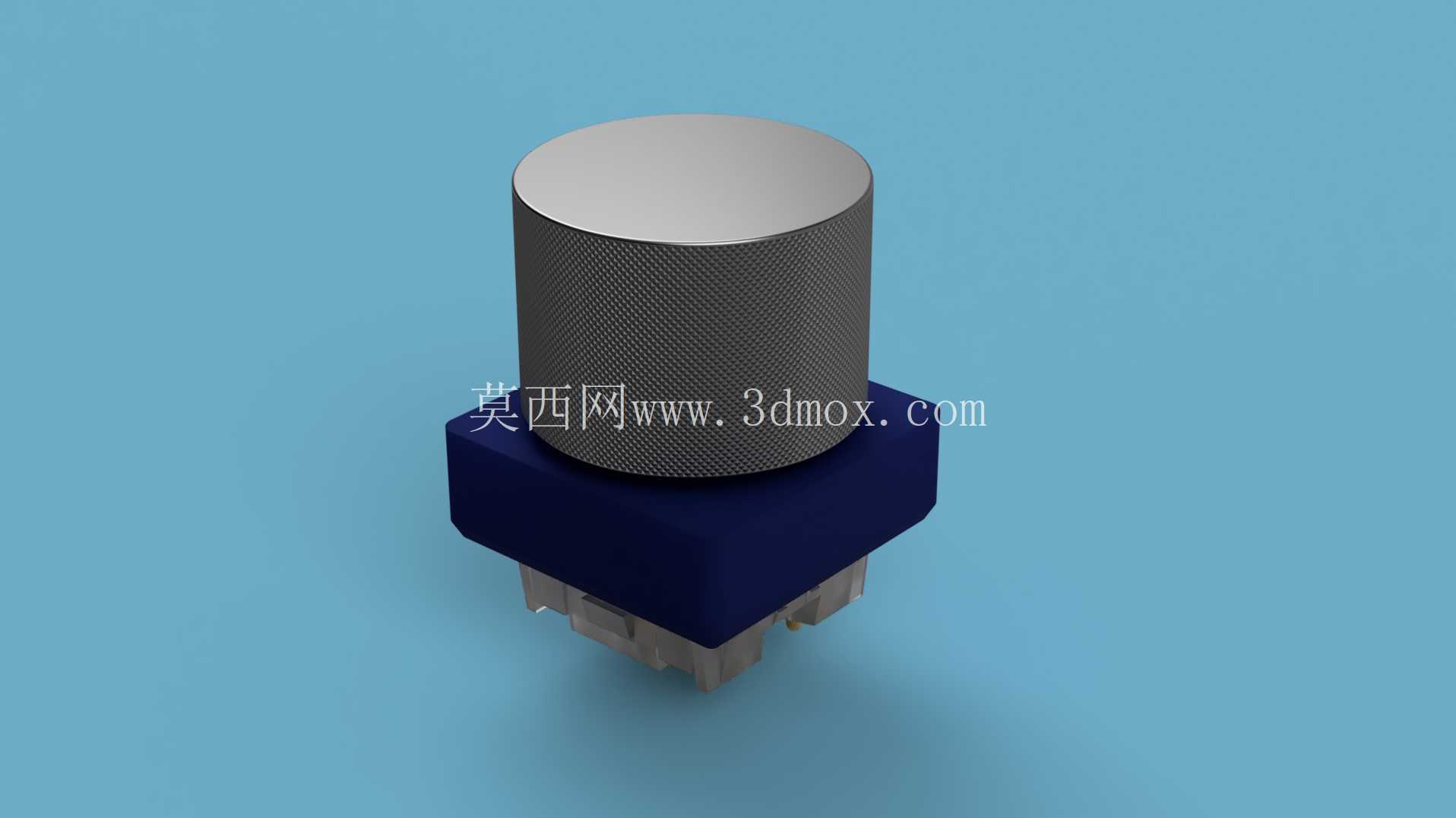

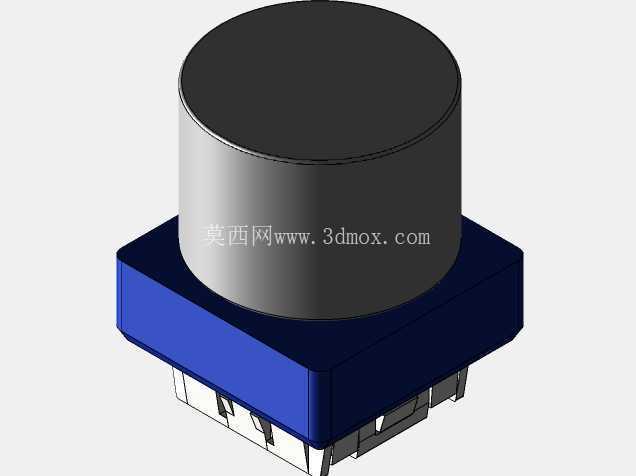

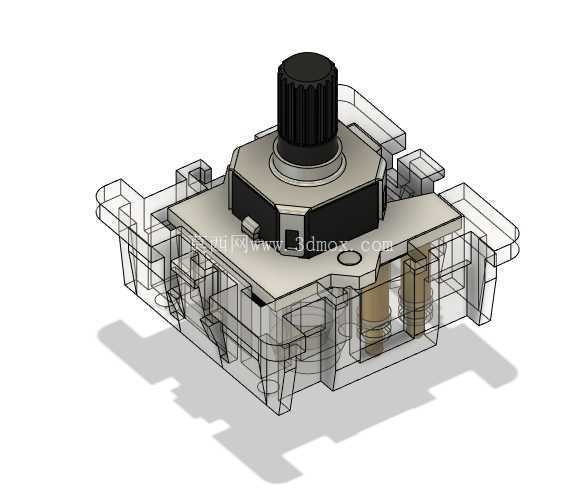

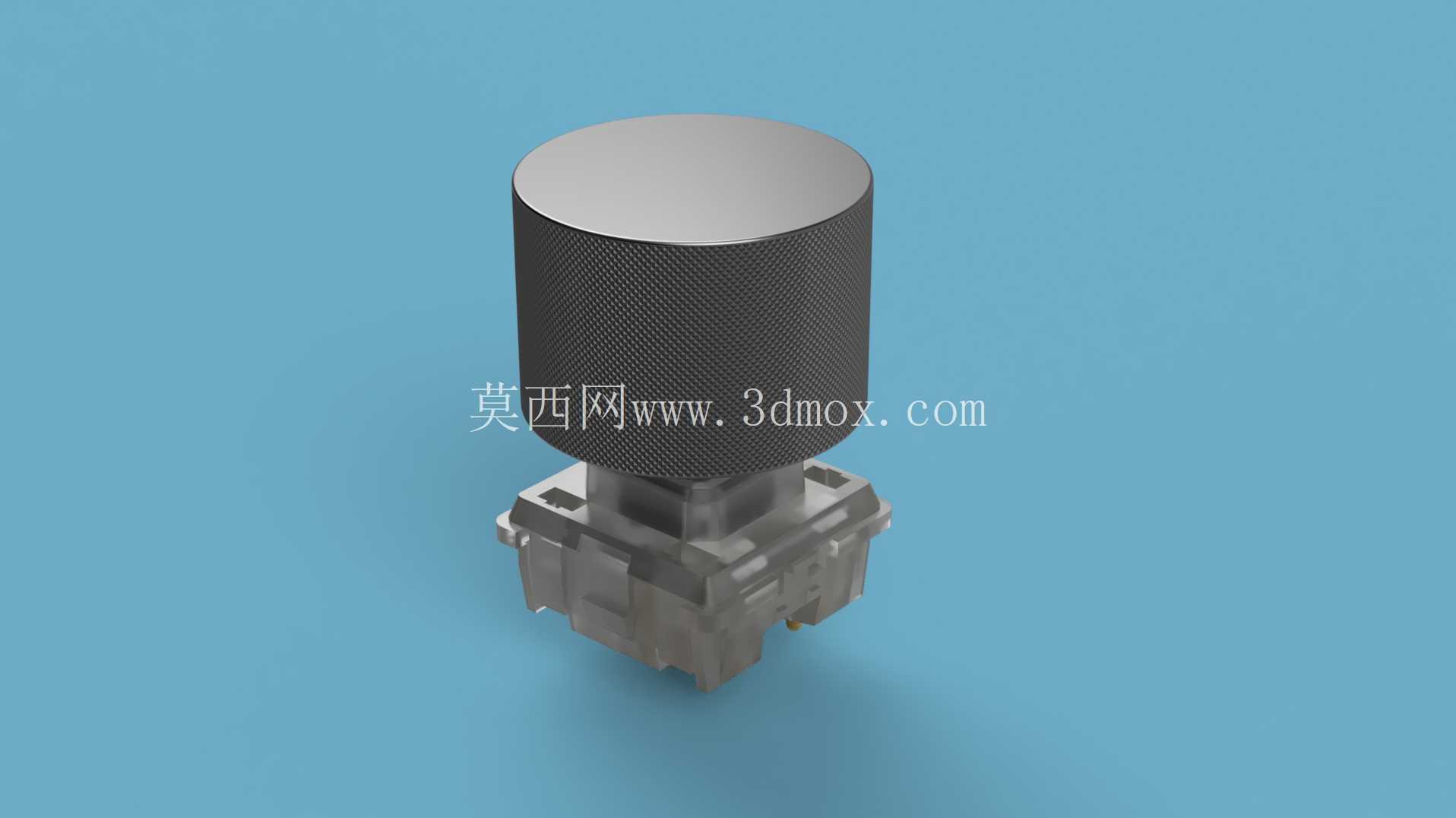

　　从结构设计思路来看，整个模块分为三个核心部分：顶部的旋钮帽、中部的固定基座、底部的热插拔连接端。顶部旋钮帽采用网纹滚花的圆柱外形，表面的细密纹理是为了增大手指旋转时的摩擦力，避免操作时打滑，圆柱顶面做了平整处理，没有额外的标识凸起，保证按压时的受力均匀，旋钮帽和内部编码器轴芯采用过盈配合的连接方式，不需要额外胶水固定，拆装时直接拔插即可更换不同外观的旋钮帽，满足用户的个性化外观需求。中部的深蓝色基座是整个模块的定位基准，它的外形尺寸和常规机械键盘的轴体完全一致，可以直接兼容标准的十字轴座热插拔PCB，不需要额外开设定位孔，基座的下边缘做了微小的倒角处理，安装时可以顺利导入定位板的轴位开孔，不会出现卡滞问题，基座内部集成了旋转编码器的核心触点结构，旋转时的档位阻尼经过调校，每一段旋转都有清晰的段落反馈，不会出现松垮的空程感，按压动作的触发压力和常规红轴手感接近，不会出现按压力度过大导致的疲劳问题。

　　底部的热插拔连接端采用和常规机械轴体相同的引脚排布，直接插入键盘PCB的热插拔轴座即可完成电气连接，不需要焊接操作，引脚的长度经过精确计算，插入轴座后不会出现引脚过长顶到PCB背面、或者引脚过短接触不良的问题，连接端的塑料基座做了加强筋处理，多次拔插也不会出现引脚变形、基座开裂的问题。从安装边界尺寸来看，整个模块的总高度控制在和常规原厂高度键帽接近的范围，安装在键盘上不会出现突兀的凸起，不会影响旁边按键的正常按压操作，模块的横截面尺寸和标准轴体一致，占用一个标准轴位的安装空间，用户可以根据自己的使用习惯把它安装在键盘的右上角、方向键旁等任意轴位，不需要对键盘外壳、定位板做任何改装。

　　在实际选型适配时需要注意，这款模块仅支持带有热插拔轴座的键盘PCB，焊接固定的PCB无法直接使用，同时因为旋钮旋转时需要一定的空间，安装位置旁边不要搭配高度过高的个性键帽，避免旋转时和周边键帽产生干涉。从结构可靠性角度来看，模块内部的编码器触点采用耐磨合金材质，经过万次旋转按压测试后依然能保持稳定的触发精度，不会出现接触不良、触发跳号的问题，基座采用的工程塑料材质有足够的结构强度，日常拔插、按压使用不会出现断裂变形的问题。相比传统的焊接式旋钮结构，这种热插拔设计最大的优势就是灵活性，用户不需要具备焊接技能就可以完成功能加装，不需要的时候也可以随时拆下换回普通按键，不会对键盘本身造成不可逆的改动，对于经常更换配列、调整键盘功能的用户来说，这种模块化的设计能大幅降低改装成本，也让键盘的功能拓展有了更多的可能性。在三维建模过程中，整个模块的尺寸都是通过实物手工测绘完成，各个配合部位的公差都按照客制化键盘的通用标准做了预留，旋钮帽和轴芯的配合公差、基座和定位板的配合间隙、引脚和轴座的配合尺寸都经过反复校核，导入装配环境后可以直接完成虚拟装配，不会出现配合干涉的问题，能直接用于键盘结构设计的装配验证、改装方案的模拟校核，也可以作为同类模块化功能件设计的参考样本。
