计算机内置供电电源结构设计方案

　　做了快十年结构设计，经手的计算机内置电源结构方案没有一百也有八十，这次的电源结构设计，是针对标准ATX机箱适配场景做的优化版本，先从安装边界说起，整体外形严格遵循ATX电源的通用安装尺寸规范，长宽高控制在常规机箱电源位的预留公差范围内，安装孔位完全匹配机箱电源仓的标准固定点位，不需要额外做转接件就能直接固定，安装时的插拔间隙预留了3mm的操作空间，就算是装机新手也能顺利对位，不会出现孔位错位、外壳卡滞的问题。

　　从实际应用场景来看，这款电源主要面向台式计算机的稳定供电需求，覆盖日常办公、图形渲染、轻度游戏等多场景的硬件供电承载，内部结构做了分层布局设计，高压滤波区、低压整流区、变压模块区之间预留了足够的电气安全间隙，避免不同模块之间的电磁干扰，同时在风道走向上做了顺向引导，配合机箱内部的前进后出风道，能把电源工作时产生的热量快速带出，不会出现局部积热导致的元件寿命折损问题。

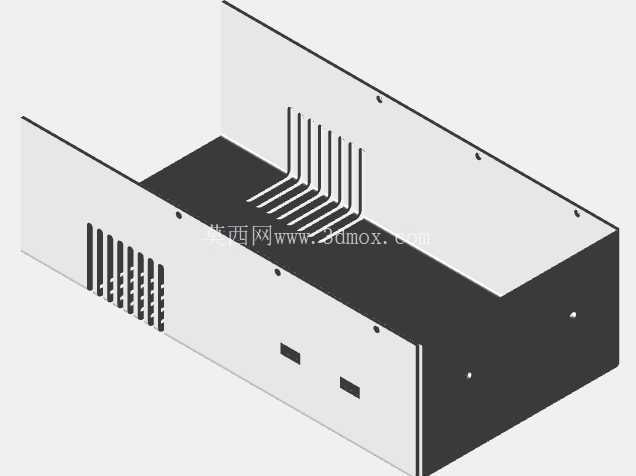

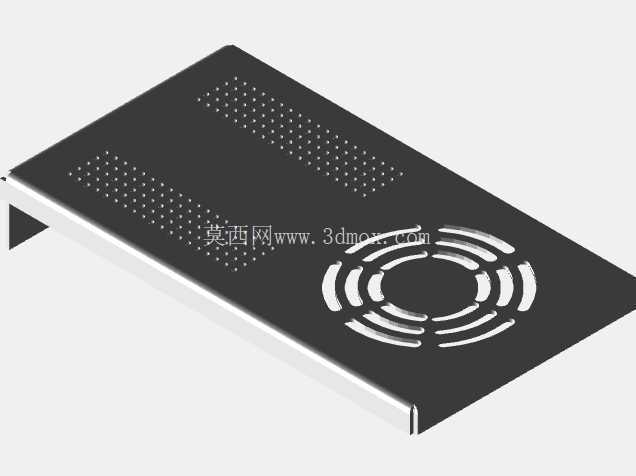

　　设计思路上没有追求花里胡哨的外观造型，全部围绕可靠性和装配效率展开，外壳采用0.8mm厚度的SECC钢板折弯成型，拼接处采用卡扣加点焊的固定方式，既保证了整体结构强度，又能减少多余紧固件的使用，装配时可以减少30%的螺丝锁付工序，生产线的装配效率能提上来。外壳的散热开孔做了错位冲压处理，既能保证通风量满足满载散热需求，又能避免大尺寸异物进入电源内部造成短路风险，开孔边缘做了卷边处理，生产装配和后期维护时不会划伤操作人员的手部。

　　接口部分的布局做了优化，主板供电接口、显卡供电接口、SATA供电接口的出线位置做了集中排布，出线口处做了橡胶护线圈防护，避免线材长期弯折出现外皮破损的问题，同时出线长度做了差异化设计，适配不同尺寸机箱的背线需求，就算是全塔机箱走背线也不会出现线材长度不够的情况，小机箱使用时也不会因为线材过长造成内部风道拥堵。

　　内部的元件固定位做了通用化设计，不同功率版本的电源可以共用这套外壳结构，只需要调整内部PCB板的元件排布和散热片尺寸，就能覆盖300W到650W功率段的产品需求，不用单独开新的外壳模具，能大幅降低系列产品的开模成本。PCB板的固定柱采用绝缘尼龙材质，和外壳之间做了绝缘隔离，避免出现导电短路的风险，固定柱的高度统一预留了5mm的底部间隙，让PCB板背面的焊点不会直接接触外壳，减少漏电隐患。

　　在实际使用的功能特性上，这款电源的结构设计预留了独立的开关安装位，不用额外开孔就能适配带独立开关的版本，用户在不使用电脑时可以直接关闭电源开关，不用反复插拔电源线。外壳表面做了哑光黑色喷塑处理，既提升了外壳的防锈耐腐蚀能力，也不会在机箱内部产生反光，侧透机箱使用时也不会有突兀的反光点影响整体视觉效果。

　　做结构设计这么多年，最清楚电源作为计算机供电核心的重要性，所有的结构细节都要围绕稳定、易装配、适配性强这几个核心点来，这款结构方案在安装边界上完全兼容市面上绝大多数标准ATX、MATX、ITX机箱的电源安装位，不需要用户做任何改装就能直接替换使用，内部的结构间隙预留也满足安规认证的相关要求，爬电距离、电气间隙都符合对应的安全标准，不会出现安规不达标的问题。散热风扇的固定位做了减震胶垫安装槽，风扇运转时的震动可以通过胶垫缓冲，不会把震动传递到外壳产生共振噪音，就算是低负载下风扇低速运转，也不会有明显的震动异响传到机箱外部，提升用户的使用体验。
