RJ45接口防尘防护塑料盖帽结构设计

　　在工业控制机柜、通讯交换设备、嵌入式工控板的批量部署场景中，闲置RJ45网口的防护一直是容易被忽略的细节——车间内的金属粉尘、运维过程中滴落的冷却液、潮湿环境下的凝露，一旦进入未做防护的网口弹片间隙，轻则导致接触阻抗升高、网络链路丢包，重则直接造成接口氧化报废，更换板卡的成本远高于前期做接口防护的投入。这款RJ45塑料防护帽，就是针对这类场景设计的嵌入式接口防护零件，整体采用卡扣式卡合结构，不需要额外粘接或者紧固件，对准闲置网口推入即可完成固定。

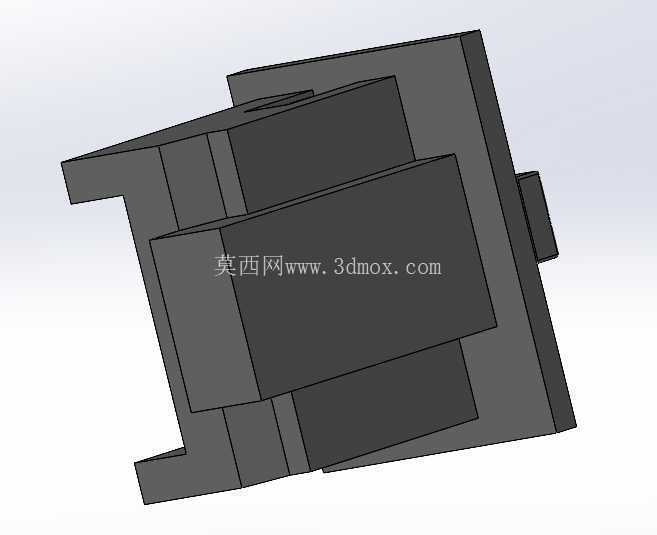

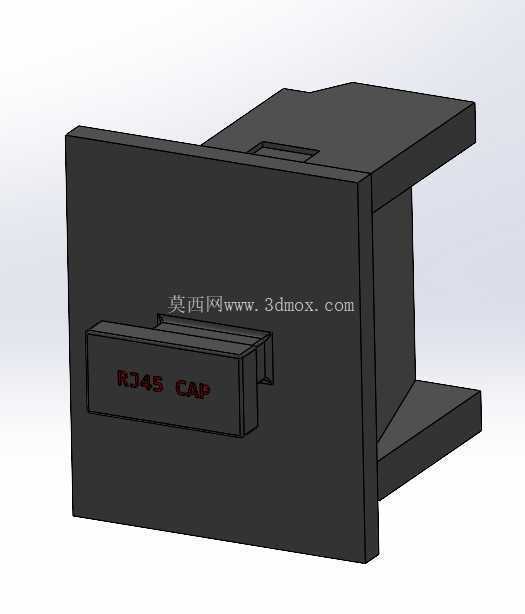

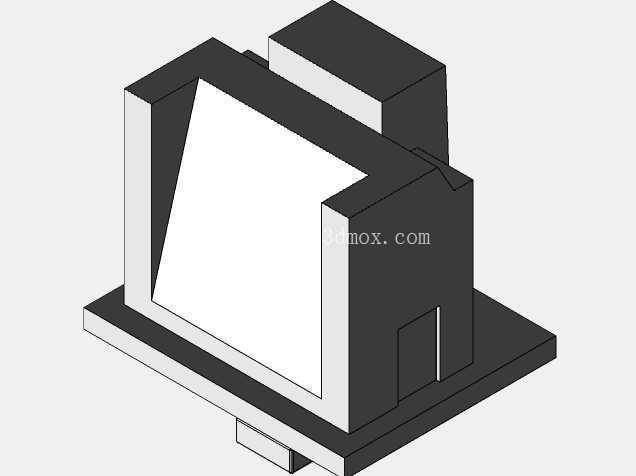

　　从结构设计逻辑来看，这款防护帽完全匹配标准RJ45母座的内部型腔尺寸，前端凸起的卡合结构刚好对应网口内部的弹片让位空间，推入后帽体边缘的限位台阶会完全贴住网口的安装面板表面，不会出现推入过深卡在接口内部难以取出的问题，也不会因为配合间隙过大出现容易脱落的情况。帽体外侧做了防滑的凹陷标识区域，压印的标识字样既可以快速区分防护帽的安装方向，也能在运维人员需要插拔网线时，提供足够的摩擦力方便快速拔出防护帽，不需要借助镊子等辅助工具。

　　实际安装边界上，这款防护帽完全适配标准开孔尺寸的RJ45面板安装座，帽体突出面板表面的高度控制在合理范围，不会和相邻接口的水晶头、旁边布置的其他类型接插件产生空间干涉，哪怕是高密度排布的24口交换机，每个闲置接口安装这款防护帽后，也不会影响在用网口的正常插拔操作。材质选用常规的硬质工程塑料，有一定的形变余量，多次插拔也不会出现卡爪断裂的问题，本身的绝缘属性也可以避免意外的金属导体触碰网口弹片造成的短路风险。

　　不同于市面上通用的软胶防尘塞，这款硬质塑料帽的结构强度更高，在设备运输、周转的过程中，哪怕受到外力磕碰，也不会出现软胶塞容易出现的塌陷、脱落问题，可以在设备出厂前就预装在闲置网口上，经过长途运输、现场仓储的环节后，依然能保持可靠的防护效果。针对户外部署的通讯设备，这款防护帽和网口面板贴合的边缘做了微过盈设计，可以阻挡大部分的浮尘和飞溅的雨水，配合设备本身的面板密封结构，能进一步提升闲置接口的防护等级，减少户外环境下的接口故障概率。

　　在做设备结构布局设计时，这类小防护件的尺寸匹配度往往会影响整体的运维体验，这款防护帽的拔插力经过调校，既不会因为卡合力过小导致容易脱落，也不会因为卡合力过大导致需要拔出时过于费力，日常运维过程中，单手指就可以完成拔插操作，不需要额外的操作空间。对于需要做设备端口统一管理的场景，这款黑色的塑料帽和大部分工业设备的深色面板配色保持一致，安装后不会显得突兀，也可以根据需求在帽体表面丝印不同的标识，区分备用端口、调试端口的不同用途，方便现场运维人员快速识别端口属性。

　　很多结构设计人员在做整机设计时，往往会忽略这类接口防护小件的选型，等到设备现场部署出现接口进灰导致的通讯故障时，再临时寻找适配的防护件，很容易出现尺寸不匹配、固定不牢靠的问题，这款按照标准RJ45接口尺寸建模的防护帽，可以直接嵌入到整机的BOM清单中，在设备出厂时配套安装，从生产端就解决闲置网口的防护问题，减少后期现场运维的故障排查成本。
