星链二代天线穿墙SPX防水接头结构

　　这套接头结构的建模出发点，是解决二代星链碟形天线户外布线时最常遇到的穿墙走线痛点。户外卫星接收设备的馈线往往需要从外墙、屋面保温层或者设备机柜侧壁穿入室内，普通网线接头无法直接适配星链专用线缆的端头形态，现场施工要么强行剪线重做接头，破坏原厂线缆的屏蔽与防水结构，要么开大孔洞后用密封胶泥随意填补，长期使用后雨水顺着线缆缝隙渗入墙体，轻则墙面返潮发霉，重则信号接头氧化出现通讯中断。

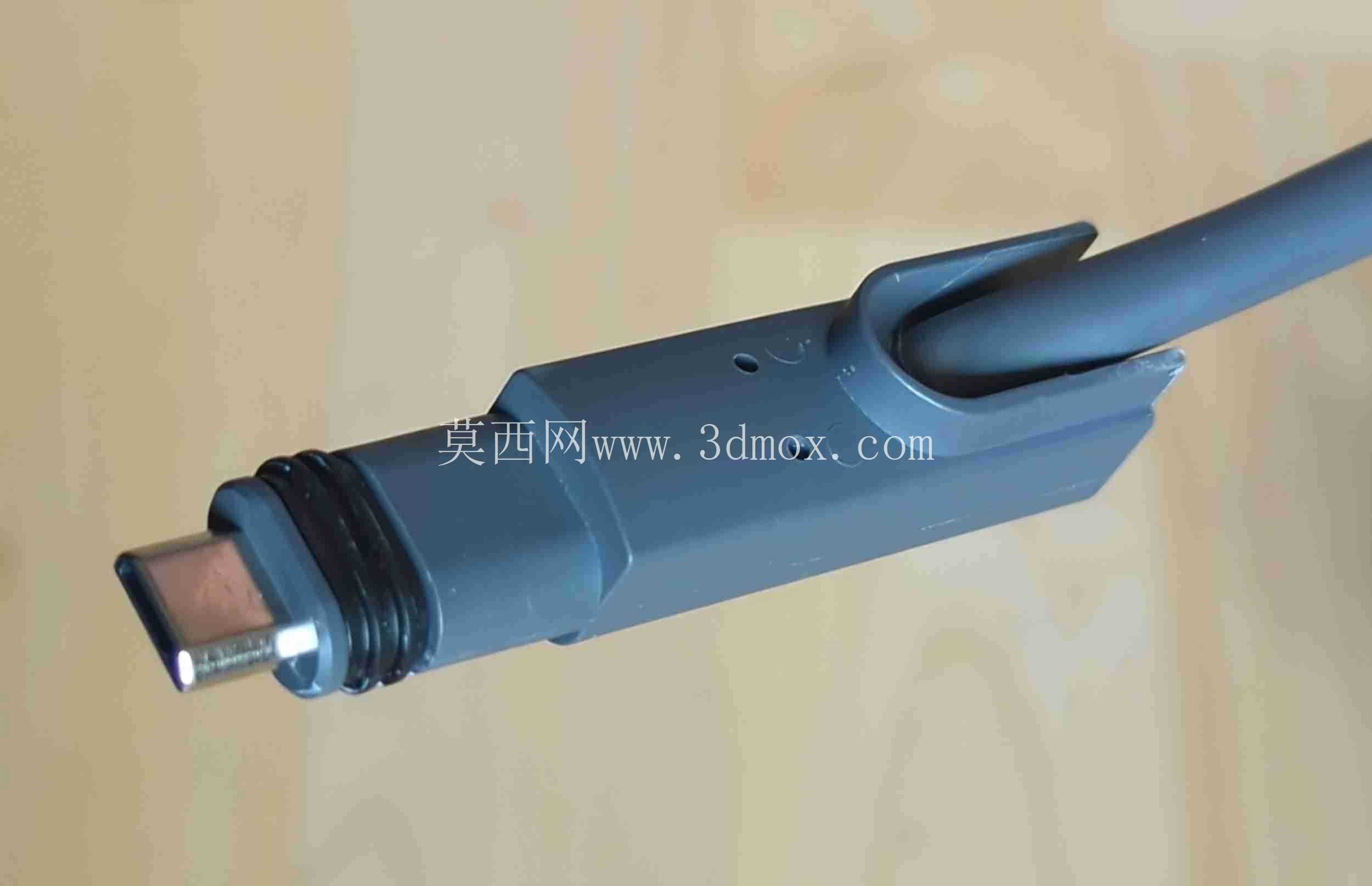

　　建模时首先还原了接头前端的专用插接端，端头的扁形插接轮廓完全匹配二代Dishy天线配套线缆的接口形态，插接段后方设置多道环形密封槽，槽位对应装配橡胶密封圈，当接头穿过墙体开孔后，密封圈外圈紧贴开孔内壁，阻断雨水、蚊虫与室外粉尘的通行路径。接头中段做了加大的限位挡边，挡边直径大于穿墙开孔尺寸，穿装时挡边贴住外墙饰面，既可以限制接头向室内侧窜动，也能作为外侧密封面，打外墙耐候胶时可以形成完整的环形密封接触面，避免胶层厚薄不均出现渗漏缝隙。

　　接头尾部做了分叉式的线缆导向卡槽，卡槽的U型开口刚好卡入星链专用线缆的外皮加强段，不用剪断原厂线缆就可以把整根接头顺着线缆推送至穿墙位置，现场装配时不需要动用压线钳、信号测试仪这类专用工具，普通安装工人按照外墙开孔、套入密封圈、穿入墙体、内侧锁紧、两侧打胶的流程就能完成作业。

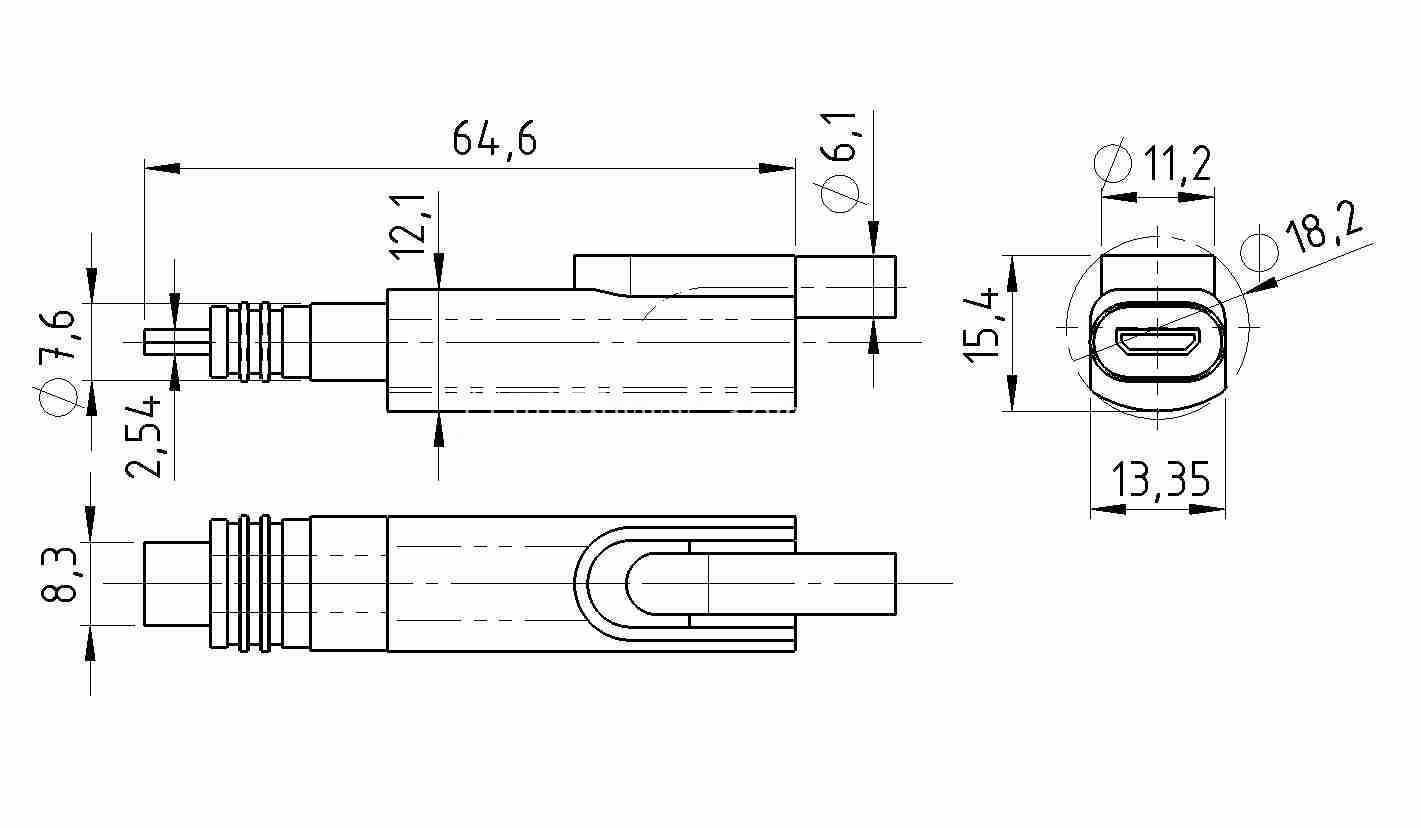

　　尺寸边界上，这个接头穿墙段的最小通过开孔直径为18.2mm，施工时不能直接套用常规家装常用的DN20标准穿线管——市面上标称DN20的普通PVC穿线管实际内径大多只有16mm左右，接头连带密封圈的外径无法顺利穿过，强行敲入还会割伤橡胶密封圈破坏防水效果。实际施工建议直接在外墙钻取直径19mm到20mm的贯通孔，孔洞要向室外侧做出1到2度的向下倾斜坡度，避免孔洞内存留积水；如果必须套用预留在墙体内的旧穿线管，要提前测量线管的实际通径，通径不足18.5mm的管段需要提前扩孔或者更换为内径20mm以上的加厚穿线管。

　　结构细节上，接头主体的棱边全部做了圆角过渡，没有尖锐的注塑飞边轮廓，户外长期紫外线照射下不会出现应力集中开裂；尾部的分叉卡槽预留了0.5mm的装配间隙，卡入线缆后可以用尼龙扎带在外圈勒紧，让卡槽内壁紧贴线缆外皮，避免风振带动线缆反复摩擦接头根部造成线皮破损。针对北方低温降雪区域，建模时也考虑了结冰膨胀的余量，密封圈和墙体开孔之间预留的间隙可以容纳低温下橡胶件的收缩变形，不会出现温度骤降时密封圈拉裂密封胶层的问题。

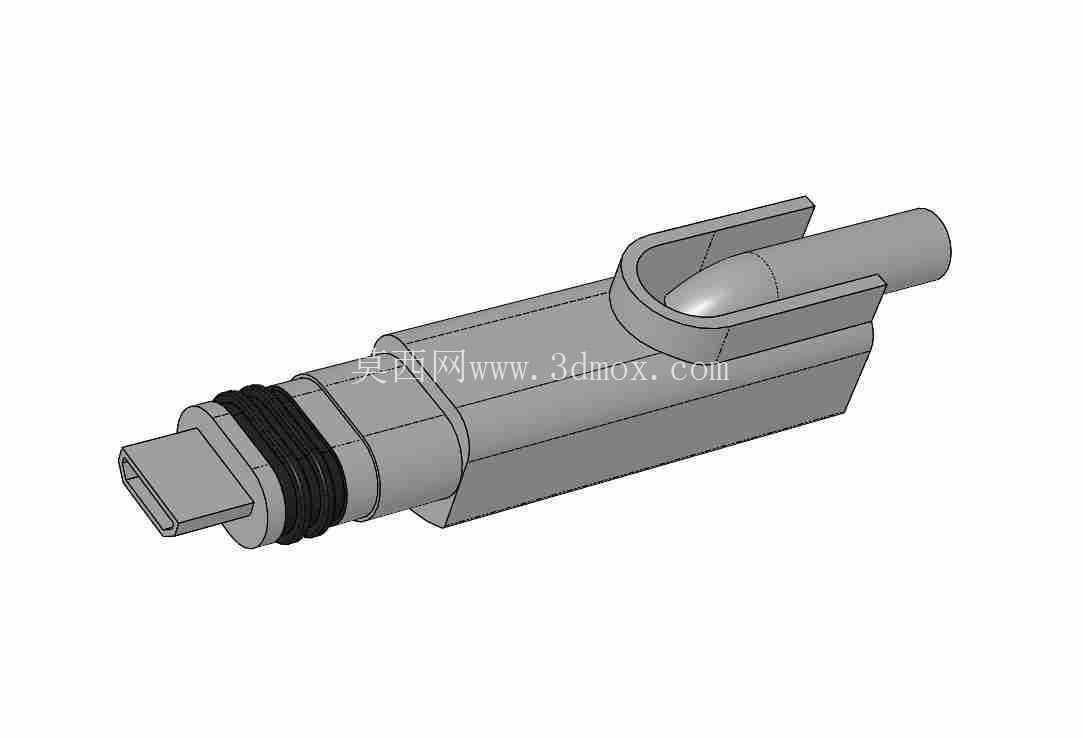

　　从三维建模的实操角度看，这个零件的特征搭建逻辑非常适合通讯结构件练习：先通过旋转特征做出接头主体的基础圆柱轮廓，再用拉伸切除做出前端的扁形插接端，环形密封槽用圆周阵列或者旋转切除一次成型，尾部的分叉卡槽用两侧对称拉伸切除即可完成，不需要复杂的曲面建模。结构工程师在做户外通讯站点的布线设计时，可以直接把这个接头的外形尺寸导入穿墙点位的装配模型中，校验外墙厚度、保温层厚度和接头长度的匹配关系，避免现场开孔后发现接头长度不足、两侧挡边无法贴紧墙面的返工问题。
