CR2450纽扣锂电池卧式贴片卡座结构

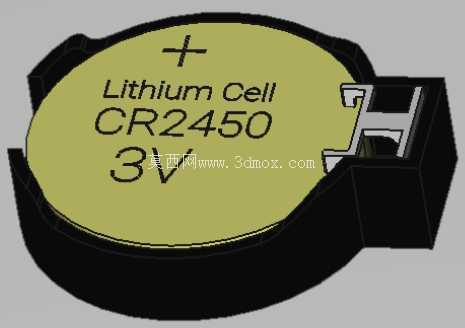

　　该结构围绕直径24.5mm、厚度5.0mm的CR2450纽扣锂锰电池展开，属于电路板供电环节中常见的电池保持与导电连接部件。实物采用黑色绝缘本体配合金属弹性接触端子的组合方式，电池从侧向装入后由本体侧壁和限位卡扣约束径向位置，正面保留较大开放区域，便于观察电池极性标识，也方便后期维护时用手指或小型工具取出电池。

　　在实际设备中，这类卡座大量出现在工控主板、仪表计时模块、低功耗数据采集终端、门禁控制器、温控器、RTC后备电源、物联网节点和小型手持检测设备上。它的核心任务不是单纯容纳电池，而是在设备长期放置、运输振动、温湿度循环以及电路板回流焊接之后，仍能让纽扣电池与PCB焊盘之间保持稳定接触。CR2450电池容量相对CR2032更大，适合需要较长后备供电周期的电路，但直径和厚度也增加，若卡座限位不足，电池容易在侧向冲击下脱出；若接触臂压力过大，又会造成装拆困难或电池壳体磨损。因此建模时需要同时考虑电池公差、塑料本体变形、金属端子回弹和焊接后热应力。

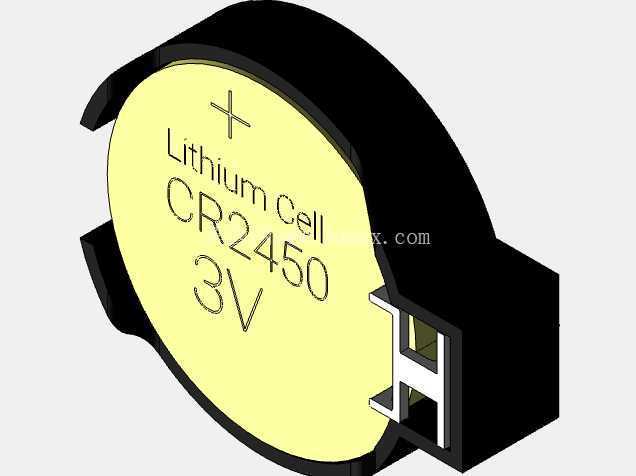

　　从结构布局看，卡座本体采用半包式围壁，围壁覆盖电池外缘的一部分，而非整圈封闭。这样的处理有两个工程目的：一是减少塑料材料占用，给电池取放留出操作空间；二是在SMT生产和人工装配时，电池不必沿轴向压入很深的腔体，可从开口侧推入，降低装配阻力。本体两侧的挡边承担电池径向定位，底部承托面控制电池高度，端部金属端子则伸入电池与PCB之间的区域，通过弹性臂分别接触电池正负极。模型中端子呈折弯片状，末端带有与焊盘连接的贴装脚，适合表面贴装工艺；焊脚宽度和间距需要结合PCB布局校核，避免与邻近元件丝印、测试点或过孔干涉。

　　外形边界方面，设计时应以CR2450电池的标称尺寸为基础叠加合理间隙。电池直径方向不能按理论值零间隙贴合，通常要在围壁内侧保留微量装配间隙，以吸收电池外径公差和塑料件成型收缩；厚度方向则要让电池装入后正面略高于或齐平卡座限位边，既不能凸出过多导致碰撞短路，也不能沉入过深导致拆卸不便。卡座底部与PCB接触的区域应保持平整，金属端子焊脚下方需设置对应铜箔，塑料本体附近避免布置过高元件。若设备外壳内壁距离电池较近，还要在外壳上预留电池压持或避让空间，防止外壳装配后直接挤压电池正面。

　　接触可靠性是该类部件的重点。正极通常利用电池较大的正面标识面，负极则通过电池侧边或背面形成回路，具体取决于端子排布。弹性接触臂需要有预压量，预压过小会在振动时出现瞬时断电，预压过大则会提高插入力并加速金属疲劳。建模时应把端子的自由状态、装配状态和电池装入状态分别检查，重点观察折弯根部是否存在过小圆角、接触点是否滑出电池有效导电区域、焊脚受力后是否会翘起。对于需要过回流焊的产品，塑料本体应具备耐温支撑能力，金属端子在塑体中的嵌装位置也要防止热膨胀后松动。

　　维护性同样不能忽略。半包结构前方的开放面使电池上的“+”、型号和3V标识清晰可见，装配人员能够快速确认极性。取电池时，可在开口侧设置指甲槽或工具缺口，使电池能够沿侧向或轻微翘起方式退出。若设备内部空间狭窄，维修人员无法使用镊子，则应在卡座旁边保留至少一侧操作空间。PCB布置时，不建议在电池取放路径上放置高电容、连接器或尖锐散热片，否则更换电池时可能碰伤周边元件。

　　三维建模过程中，可先建立CR2450电池作为干涉参考，再完成塑料围壁、底部承托面、端部挡块和金属端子。装配检查应覆盖电池斜插、完全装入、振动偏移和最大公差叠加几种状态。围壁开口处可做倒角或圆角，既减少电池推入时的刮擦，也能改善塑料件成型时的流动和脱模。金属端子与塑料本体之间应保留卡槽或压入结构，使端子在受电池摩擦时不被带出。对于贴片焊脚，还要结合钢网厚度和焊盘尺寸评估共面性，避免批量焊接中出现虚焊或偏移。

　　总体来看，该卡座结构体现的是小型供电部件在紧凑空间内的平衡设计：既要固定较厚的大直径纽扣电池，又要保证弹性导电、SMT焊接、极性识别和后期更换。对结构工程师而言，建模不能只还原外观，更要把电池公差、端子回弹、PCB安装边界、外壳避让和维护操作路径一并纳入校核，才能使该部件在低功耗电子设备中长期稳定工作。
