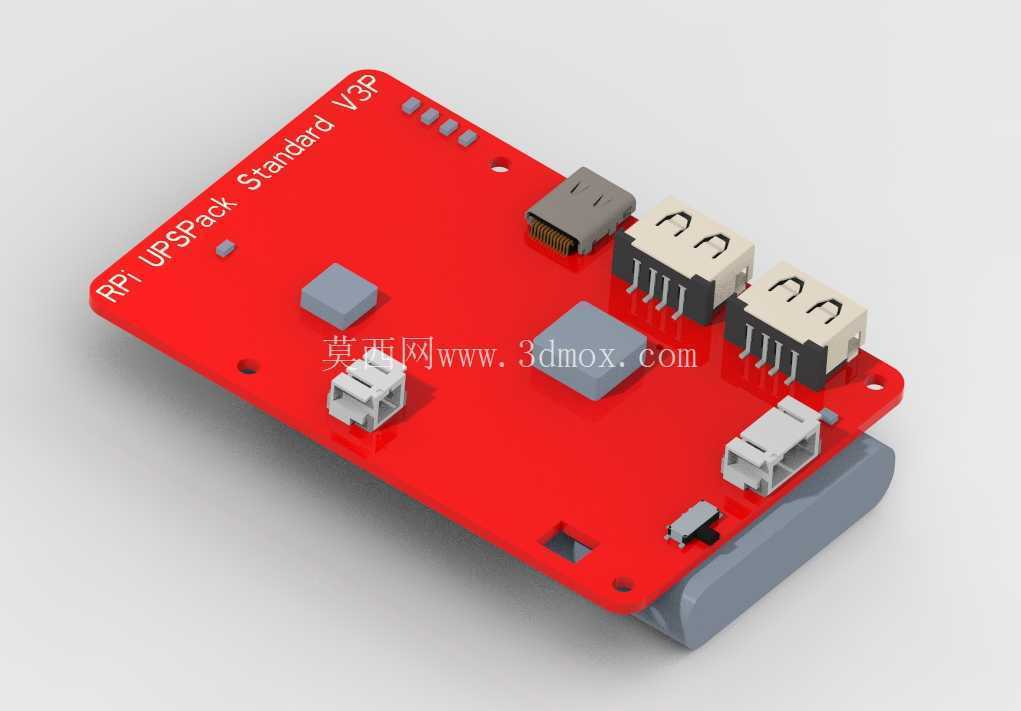

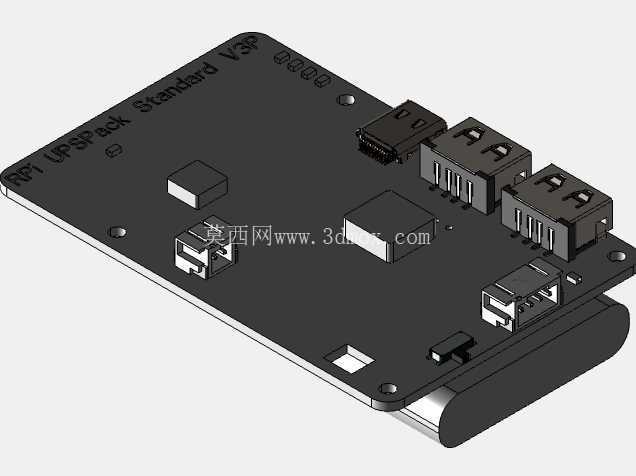

树莓派RPI V3P标准UPS扩展供电板

　　做嵌入式开发的工程师大多遇到过树莓派意外掉电的糟心情况——现场调试时外接电源被碰掉、户外部署时供电线路波动、车载场景下电源瞬断，轻则正在写入的SD卡数据损坏，重则整套边缘采集程序跑飞，要跑几公里去现场重启设备。这款RPI UPSPack标准V3P扩展板，就是专门针对树莓派全系列板卡做的不间断供电解决方案，从结构适配到电路逻辑都围绕嵌入式部署的实际痛点做了针对性设计。

　　从安装边界来看，这块扩展板完全贴合树莓派的标准孔位布局，不需要额外做转接支架，叠装之后整体厚度控制在合理范围，不会和常见的树莓派外壳产生干涉，不管是桌面调试用的透明亚克力壳，还是工业部署用的DIN导轨安装壳，都能直接兼容。板载的接口排布特意避开了树莓派原生的HDMI、USB、以太网口位置，叠装之后所有原生接口都能正常插拔，不会出现装了UPS就没法插网线、没法接HDMI显示器的尴尬情况，这点比很多第三方杂牌扩展板考虑得周到——不少小厂做的同类板卡为了省空间，把电池接口做在靠近HDMI输出的一侧，插上线之后HDMI头根本怼不到底，实际用的时候还要磨外壳或者飞线，非常影响部署效率。

　　功能层面，这块板的核心逻辑是在外接主电源正常供电时，一边给树莓派稳定供5V电压，一边给板载的锂电池组做涓流充电，充电电流做了限流设计，不会因为充电电流过大拉低主电源输出导致树莓派重启；当主电源意外断开时，切换电路会在毫秒级完成供电通路切换，全程树莓派不会出现电压跌落，系统可以无间断运行，完全感知不到电源切换的过程。板上预留的两个PH2.0规格输出接口，除了给树莓派本体供电之外，还可以外接小功率的外围传感器，比如温湿度采集模块、小型继电器板，不需要额外再给外设扯供电线，简化了整套嵌入式节点的布线。板载的状态指示灯做了分区设计，充电、满电、放电、故障四个状态分别对应不同的灯色，现场排查问题的时候不用接串口看日志，扫一眼灯的状态就能知道供电模块的工作情况，对于批量部署的场景来说，能省不少现场运维的时间。

　　设计思路上，这块板没有盲目堆大容量电池，而是平衡了续航和体积——标准版本搭配的薄型锂电池，在树莓派低负载运行（比如只做数据采集、不跑高负载AI推理）的情况下可以提供数小时的续航，足够应对短时的电源中断，或者给运维人员留出足够的时间赶到现场做电源恢复；如果需要更长续航，也可以通过板上的扩展电池接口外接更大容量的锂电池组，电路本身支持宽范围的电池电压输入，不需要额外改充电参数。板上的电源管理芯片做了过充、过放、过流、短路四重保护，哪怕外接的电池出现短路情况，保护电路会瞬间切断输出，不会烧坏树莓派的主板，也不会引发电池过热的安全问题，这点对于无人值守的部署场景来说尤为重要——很多户外部署的嵌入式节点没人定期巡检，供电模块的可靠性直接决定了整套系统的在线率。

　　实际应用场景里，这块扩展板覆盖了绝大多数树莓派的部署需求：做工业边缘采集节点的时候，车间里的大功率设备启停经常会导致市电瞬断，装了这块UPS之后就不会因为瞬断导致采集程序中断；做车载智能终端的时候，车辆点火瞬间电瓶电压会大幅跌落，普通电源模块会因为电压不够导致树莓派重启，这块UPS的稳压输出可以完全扛过点火阶段的电压波动；做家用小型服务器、NAS的时候，遇到临时停电可以给系统留出正常关机的时间，避免SD卡或者外接硬盘因为突然掉电损坏。建模的时候，这块板的所有元件高度、接口位置都做了1:1还原，不管是做整套嵌入式设备的结构装配验证，还是做定制外壳的设计，都可以直接调用这个模型做干涉检查，不用自己拿卡尺去量实物尺寸，能省不少结构设计的时间。板上的安装孔位、定位柱的尺寸都严格按照树莓派的机械规范做了匹配，叠装之后的间隙控制在合理范围，不会出现装上去之后板卡翘边、接口对不齐的问题，哪怕是做批量生产的结构件，用这个模型做的设计也能直接适配实物。
