近场通讯射频天线带UFL连接组件

　　这套近场通讯射频天线组件，面向嵌入式终端、手持识别设备、桌面读写器与小型物联网节点的结构集成场景，核心作用是在13.56MHz频段完成近场磁耦合信号收发，实现卡片读写、标签感应、短距身份核验与配对交互。实际整机开发里，天线往往不是单独采购后随意摆放的零件，它的辐射面位置、周边金属避让、同轴线走线长度与连接器固定方式，都会直接改变读卡距离与通讯稳定性，因此在结构设计阶段就需要把天线本体、馈线和UFL接头作为完整装配单元纳入三维布局，而不是等外壳定型后再补塞空间。

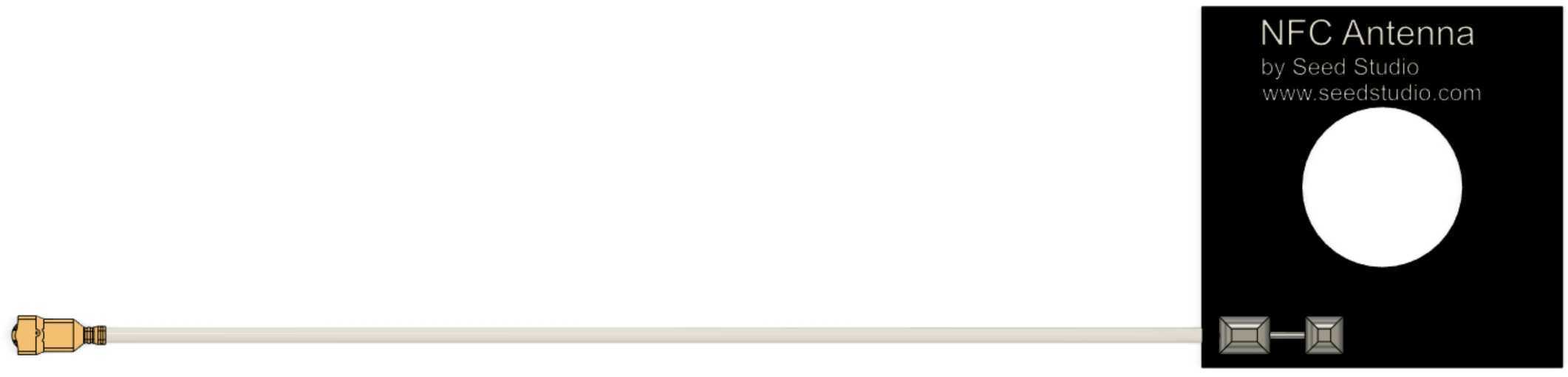

　　天线本体采用薄型柔性板形态，黑色基材区域承载辐射回路与匹配走线，板面预留的椭圆形开窗并非装饰特征，而是对应整机外壳上的感应窗口、指示灯避让区或者装饰件定位区，方便结构工程师在堆叠时把天线有效耦合区对准外壳外侧。近场通讯依靠磁场耦合工作，天线正前方不能连续铺设金属板、导电镀层或大面积钢片，否则谐振回路会被明显失谐；开窗设计可以让关键耦合区域避开背部电池、屏蔽罩和金属支架，同时给壳体上的Logo、透光区或卡扣柱留出安装边界。板面印刷的标识区用于区分天线方向和馈电端，量产装配时能够减少反贴、偏移等低级失误。

　　馈线部分采用细径同轴线，从天线边缘延伸至末端UFL连接器。线缆在模型中保留了自然的小半径过渡，而不是强行拉直，这一点对结构评审很重要：整机内部空间狭窄，同轴线既要避开螺丝柱、电池胶区和扬声器磁体，又不能在翻盖、滑动或压合结构中被反复弯折。走线设计时通常需要在天线根部设置泡棉压块或胶带固定位，在线缆中段预留1至2个弯曲缓冲段，在连接器附近增加限位筋，防止装配拉扯时直接把焊点从UFL座子上掀开。UFL接头属于微型射频互联件，体积小、插拔高度低，适合贴在主板边缘；三维建模时需要同时表达插头本体、金属外壳与卡扣高度，因为主板上的UFL座周围必须保留连接器插拔空间，不能被壁件或相邻元件挡住。

　　从安装边界看，天线平面应尽量贴近设备读卡面，有效辐射区与外壳外壁之间只保留薄层塑料壁厚，通常避免在该区域叠加厚金属层。天线背部若必须布置电池或屏蔽罩，应通过偏移耦合中心、增加铁氧体片或调整匹配网络来缓解涡流影响。组件外形狭长，馈线可根据壳体走向弯曲，但弯折半径不能过小，靠近天线焊点和连接器焊点的位置尤其要避免直角死折。UFL连接端轴向尺寸紧凑，适合自动化程度较高的主板贴装后人工扣合，结构上应在接头旁设置目视检查缺口，方便维修和产线确认是否完全扣合。

　　设计思路上，这套组件把辐射体、传输线和射频接口拆成三个功能明确的部分：柔性天线负责形成稳定的近场磁场，同轴线负责低损耗传输并适应复杂内部路径，UFL连接器负责与主板射频前端快速互联。模型表达时，天线薄板、线缆圆柱段、接头金属件和塑胶绝缘件之间的层级关系要清晰，装配检查重点包括天线面与外壳的平行度、馈线与电池盖的安全间隙、连接器插拔方向、螺丝柱是否压伤线缆，以及感应窗口是否覆盖天线有效区域。对于读写器类设备，还可在天线周围预留泡棉或双面胶贴装面，使天线在跌落和振动后仍保持固定位置；对于手持终端，则要把天线远离马达、扬声器和大电流电源线，降低噪声对射频接收的影响。整体来看，该组件并非复杂机械传动件，但它对空间避让、装配工艺和射频边界非常敏感，完整三维建模能够在开模前提前发现走线干涉、窗口错位和连接器操作空间不足等问题。
