紧凑型迷你主机钣金机箱结构设计

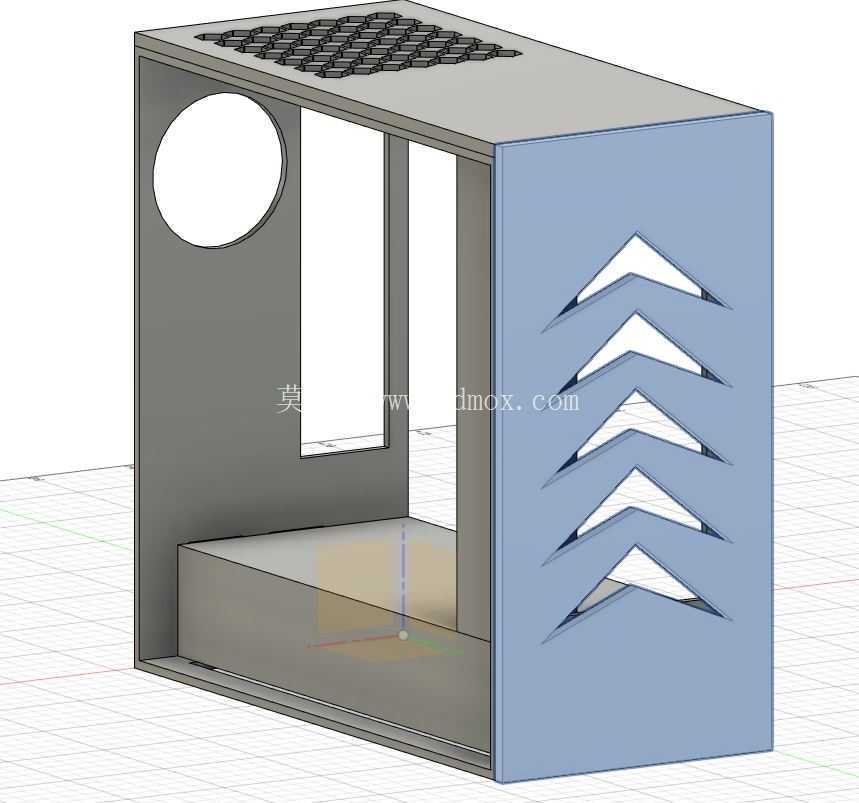

　　这款迷你电脑机箱的结构设计，核心出发点是在极小的桌面占用空间内，完成常规台式主机的硬件承载、通风散热与接口外露需求，整体采用薄钢板钣金折弯成型的工艺路线，没有复杂的注塑或压铸构件，非常适合小批量定制化迷你主机的试制与量产。从整机布局来看，机箱采用L型半开放基底加侧封板的组合形式，底部的折弯托边直接承担主板、电源模块与存储硬盘的承重，托边预留的折边高度刚好可以承托2.5英寸硬盘的安装螺孔位，不需要额外加装独立的硬盘支架，减少了零件数量与装配工序。机箱左侧立板上开设的大直径圆形开孔，是为后置散热风扇或者电源通风口预留的安装位，开孔边缘做了翻边处理，既可以提升薄钢板的局部刚性，避免风扇运行时带动钣金件产生共振异响，也能遮盖板材切割后的锋利毛边，装配时不需要额外做包边处理。立板上相邻的矩形大开孔，则对应主板的IO接口区域，开孔尺寸按照常规迷你主板的USB、视频输出、网口、音频接口的排布范围预留，装配后接口可以直接从开孔处外露，不需要额外定制接口挡片。

　　机箱顶部的整面格栅冲孔区域，是整机的上进风通道，采用阵列式菱形网孔冲切工艺，网孔的开孔率控制在百分之六十左右，既保证冷空气可以顺畅进入机箱内部，流经CPU、内存等发热元件后从侧方或后方排出，也能阻挡较大的杂物落入机箱内部，同时整面冲孔的结构相当于给顶板做了密布的加强筋，大幅提升了大面积薄钢板的抗变形能力，日常按压顶面不会出现明显凹陷。机箱右侧的蓝色封板是整机的出风面，板面上冲压出五组连续的人字形导流通风槽，通风槽采用斜向切口折弯的成型方式，气流可以从槽缝处向外排出，同时槽缝的开口方向朝下倾斜，能够避免桌面的泼溅液体直接顺着通风槽流入机箱内部，也能减少灰尘在重力作用下直接沉降进机箱的概率；人字形的排布同时形成了多道横向的加强结构，让整块侧封板不需要额外焊接加强筋就具备足够的刚性，装配时通过侧边的卡扣或者螺丝和基底框架固定，拆卸维护时只需要拆下侧封板就可以接触到全部内部硬件，不需要完全拆解整机。

　　从安装边界来看，这款机箱的 footprint 远小于常规ATX机箱，占地面积仅相当于一本32开书籍，可以直接放置在显示器下方、桌面边角甚至壁挂支架的预留仓位内，适配办公桌面迷你终端、工业现场嵌入式控制主机、客厅影音播放主机等多种场景。结构设计阶段已经提前规避了钣金加工的常见问题：所有折弯内角都预留了和板材厚度匹配的折弯半径，避免折弯处出现板材开裂；所有开孔边缘和钣金棱边都预留了安全距离，不会出现螺丝安装位和折弯边干涉的情况；内部硬件的安装柱位采用凸点铆接螺柱的方式固定，在薄钢板上直接压铆标准螺柱，不需要焊接螺母，装配精度和生产效率都更高。

　　风道的走向经过布局优化，进风从顶部格栅进入后，会先经过主板上方的发热区域，再顺着机箱内部空间流向侧封板的通风槽，配合后方圆形开孔位安装的排气风扇，可以形成稳定的贯穿风道，避免小机箱内部积热导致硬件降频。整机没有多余的装饰性结构，所有外露特征要么承担通风功能，要么承担结构加强作用，要么是接口避让需求，完全以实用化的工业设计逻辑完成，在控制材料成本与加工成本的前提下，满足迷你主机长期运行的结构强度与散热要求。
