便携挂载式外置硬盘收纳防护外壳

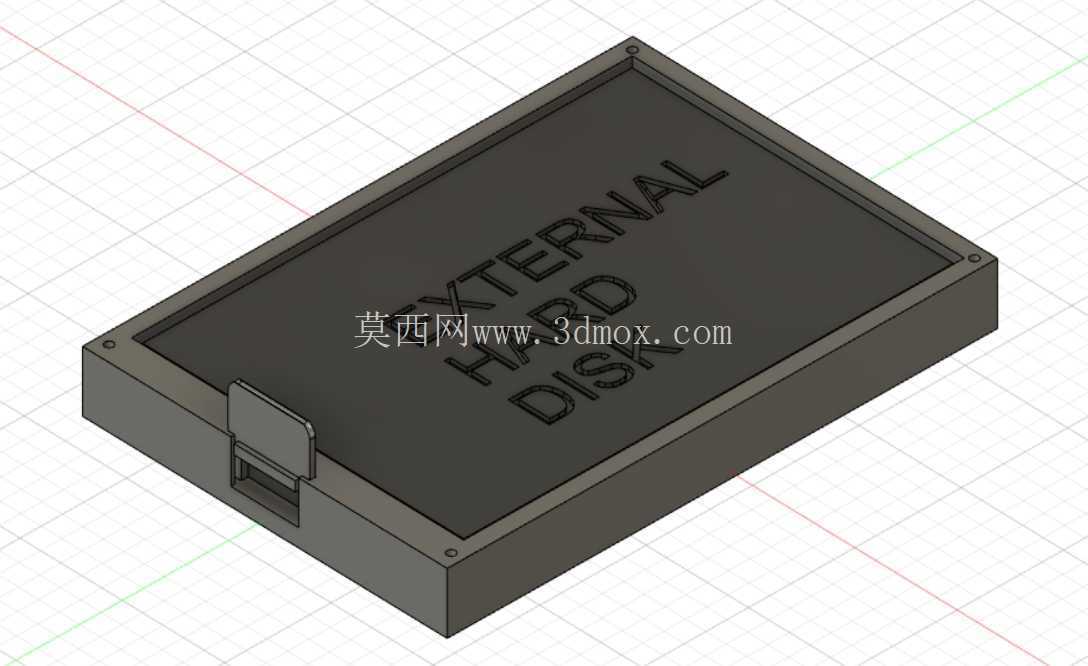

　　这套外置硬盘收纳外壳的结构开发，出发点是解决移动办公场景下2.5英寸外置硬盘随意摆放、收纳遗漏、桌面占用与携带磕碰的实际痛点，整体结构围绕显示器背部挂载、随身便携转移两个核心使用场景搭建，没有采用市售常规硬盘盒的全封闭包裹思路，而是把固定支撑、通风散热、缓冲限位、外观装饰几个需求拆分到不同结构件上协同实现。

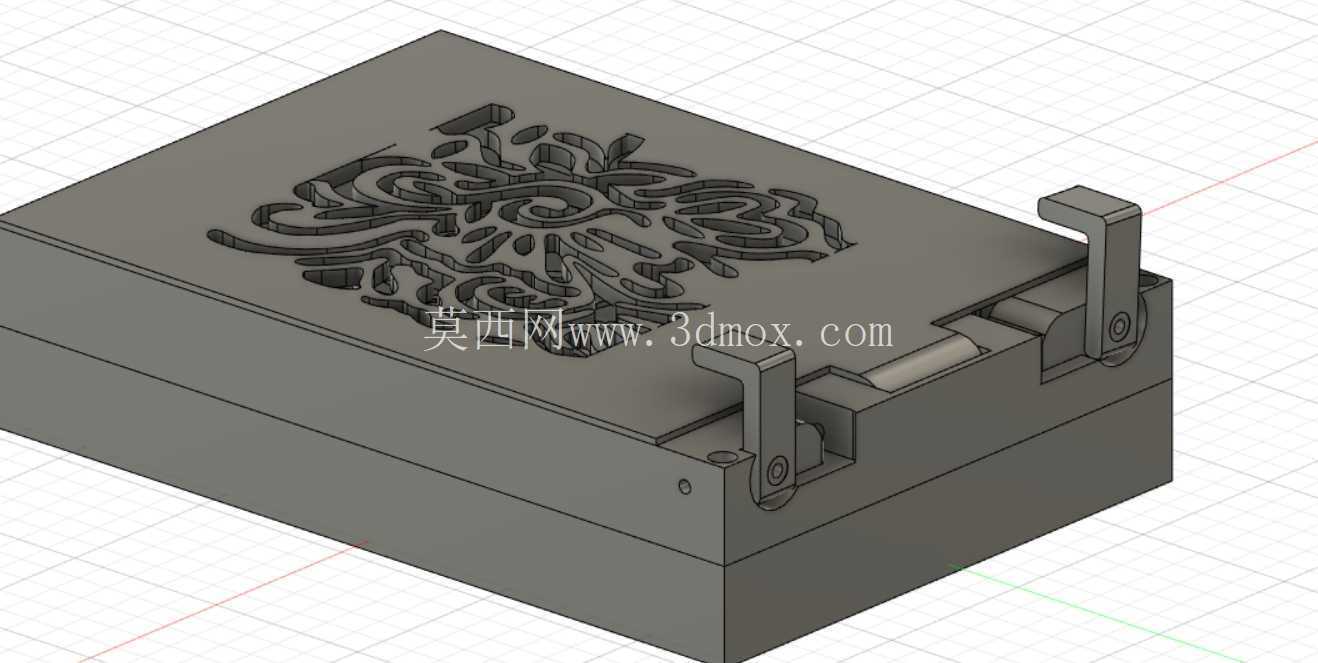

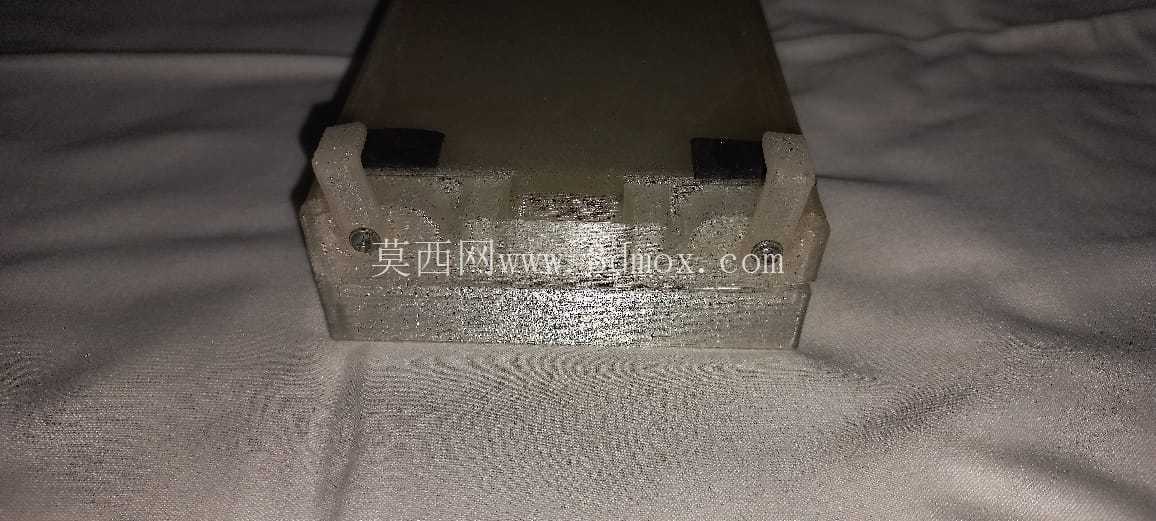

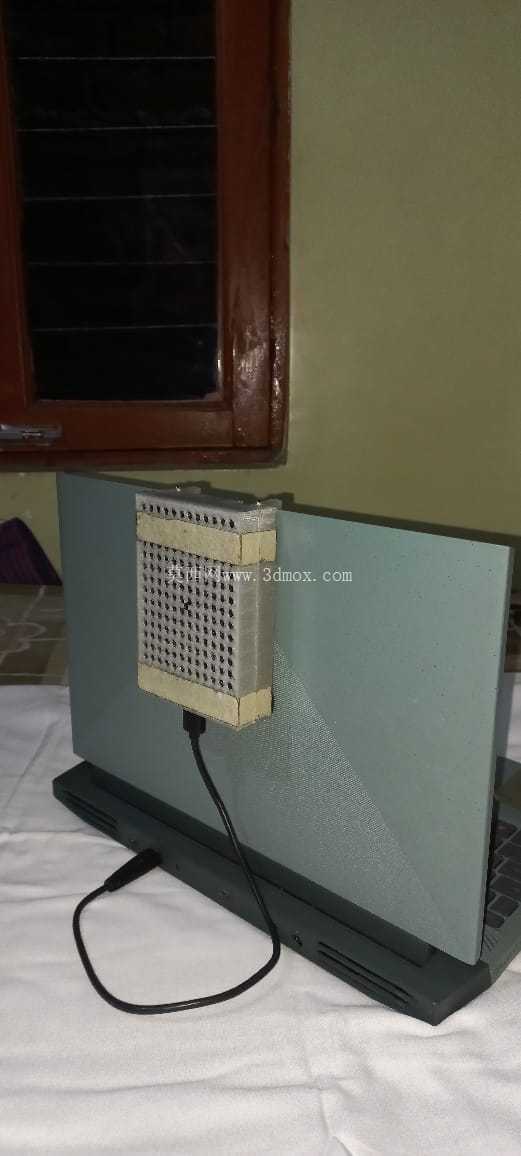

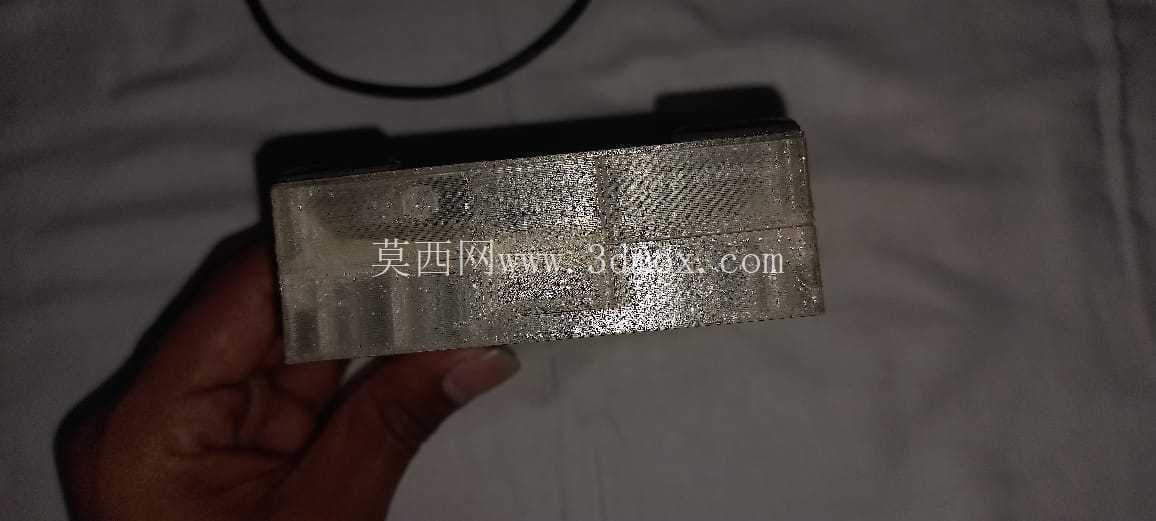

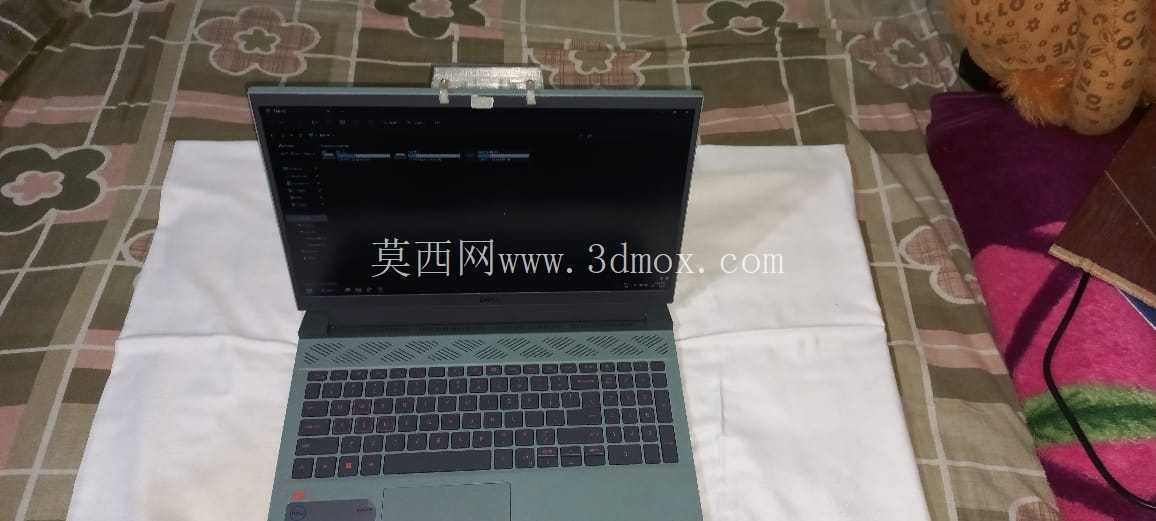

　　从安装边界来看，整套外壳的容纳腔按照主流2.5英寸移动硬盘的外形尺寸做适配，腔体内壁预留了均匀的弹性缓冲材料贴装位，硬盘装入后不会与硬质打印壳体直接刚性接触，上下两端的限位卡扣预留0.5mm左右的装配间隙，避免硬挤压损伤硬盘接口与盘体外壳。外壳背部设计了挂装支架结构，支架通过四枚M2.5规格的螺钉分别与壳体上下端的连接柱锁附，支架的挂槽尺寸匹配常规显示器背部的VESA安装孔位旁的挂点，也可以直接挂在工位隔板、桌面侧边的挂条上，挂装完成后硬盘整体处于显示器背面的闲置空间，完全不占用桌面操作区域，也不会出现随手放置后被线材拉扯、碰落的风险。如果需要外出携带，只需要将整个壳体从挂点上取下即可，不需要反复拆装硬盘，外壳侧边做了圆弧过渡，没有突出的尖锐棱角，放进背包或者工具包时不会刮蹭其他数码配件。

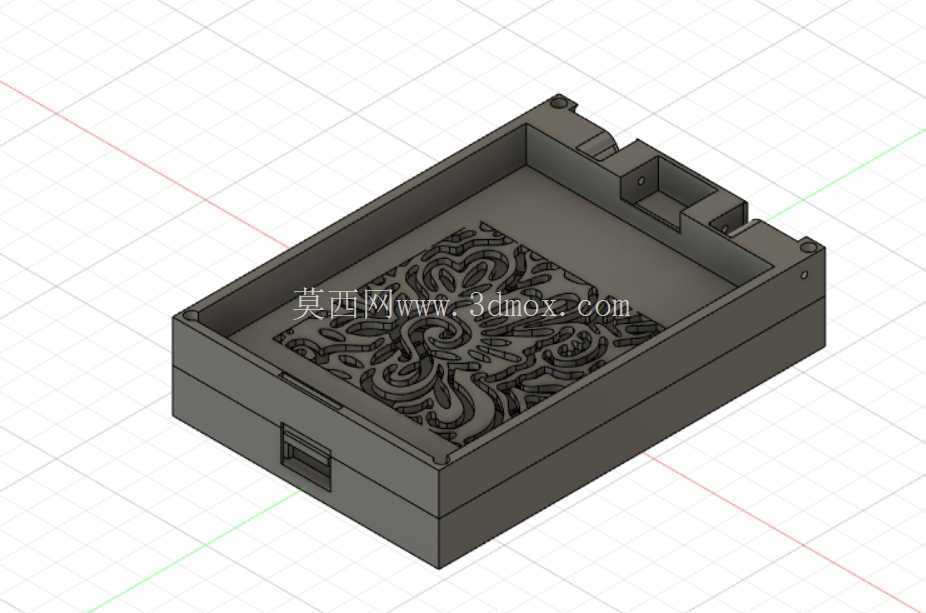

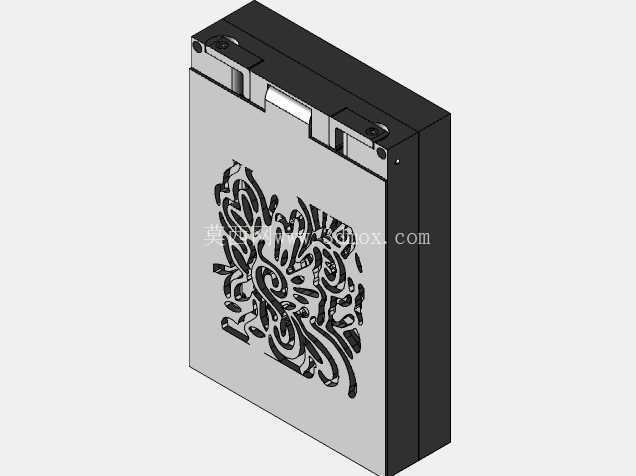

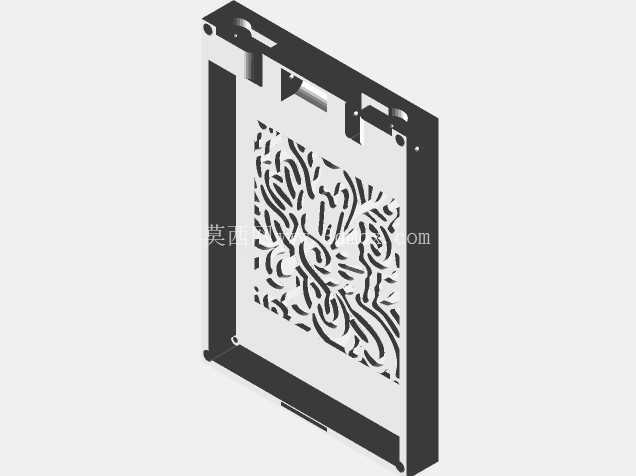

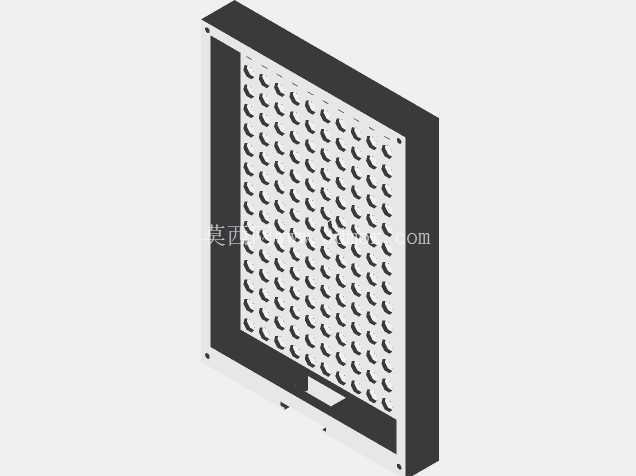

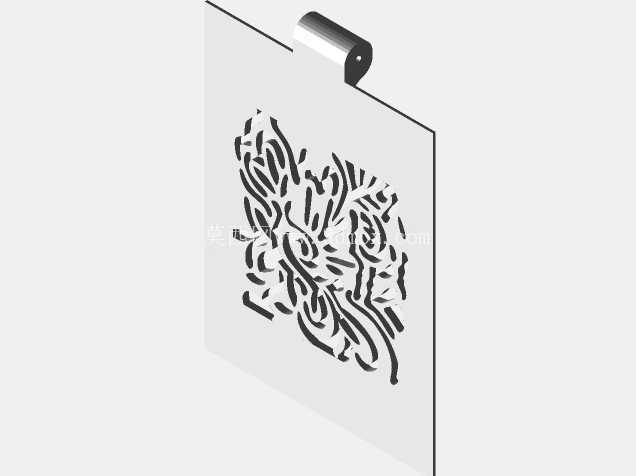

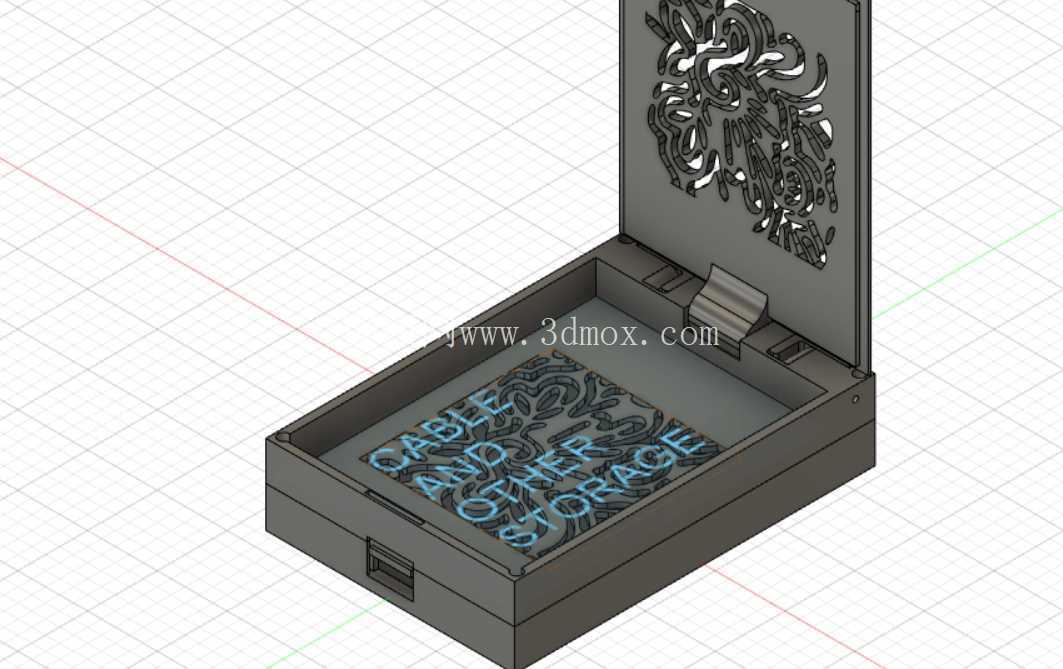

　　散热设计是这套结构区别于普通全封闭硬盘盒的核心特点，壳体的前后两个立面都开设了贯通的通风开口，空气可以在硬盘工作时自然形成对流，不需要额外加装散热风扇，既避免了风扇运行的震动与噪音，也减少了故障点。硬盘长时间连续读写时，盘体产生的热量可以通过前后通风口直接散出，不会在封闭壳体内积热导致硬盘过热降速、使用寿命缩短。朝向外侧的盖板面上做了镂空纹样设计，这些镂空槽同时承担通风过流与外观装饰的作用，镂空区域的筋条宽度经过校核，既保证足够的空气流通面积，也不会因为开孔过多导致盖板整体刚性下降，日常手持挪动时不会出现明显形变。

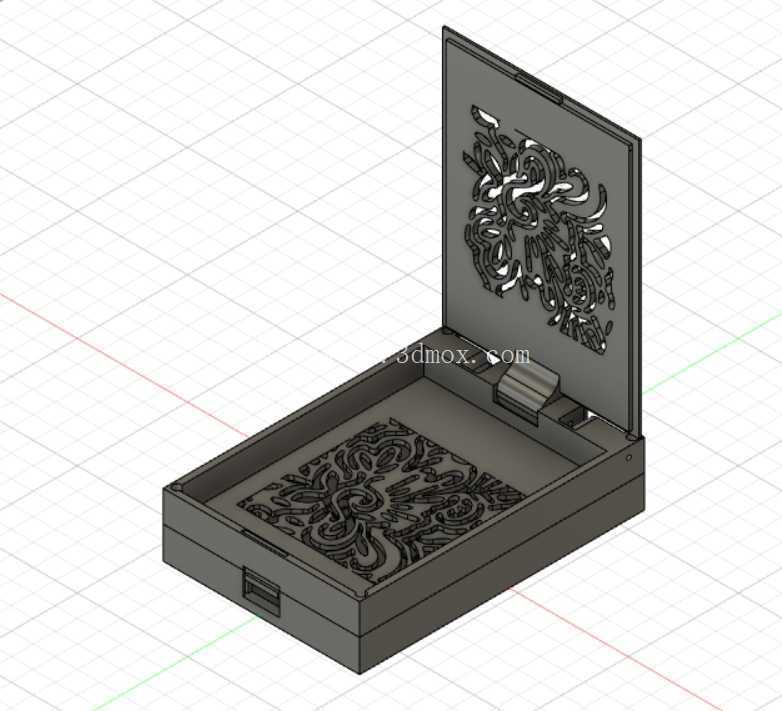

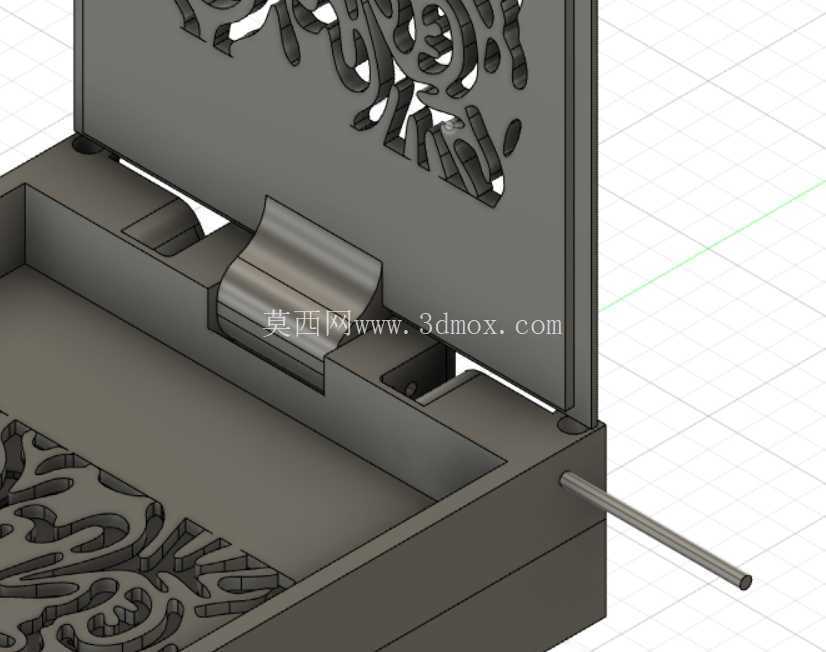

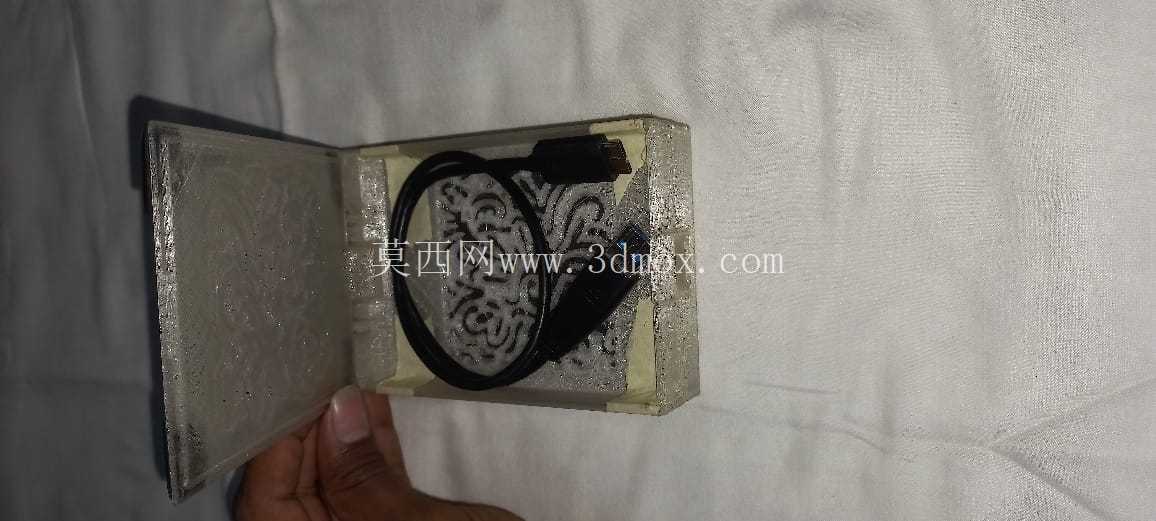

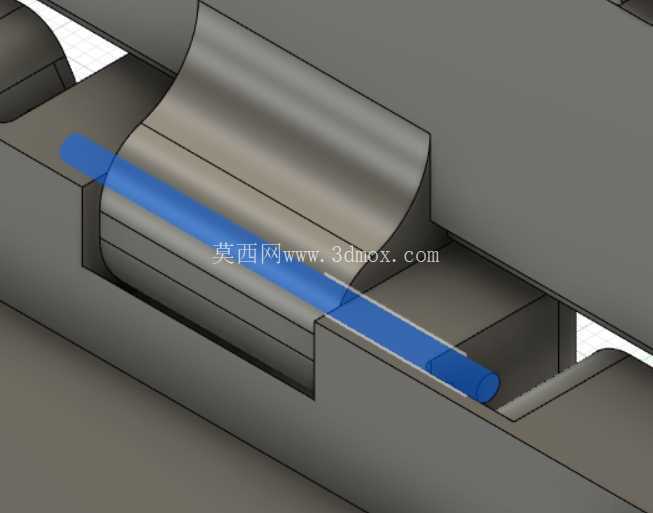

　　缓冲防护的细节处理覆盖了硬盘使用的全工况：盖板与硬盘正面之间预留了2mm左右的间隙，用来粘贴橡胶或者粘性硅胶缓冲垫，当外壳受到正面挤压或者轻微撞击时，缓冲垫可以吸收大部分冲击能量，避免冲击力直接传递到硬盘盘体。硬盘底部与壳体容纳腔的底面之间也预留了弹性缓冲材料的贴装空间，四个角位做了加厚的限位挡边，即使外壳在携带过程中出现晃动，硬盘也不会在腔体内发生窜动，不会出现硬盘接口与外壳出线口反复拉扯的情况。开合结构采用铰链式设计，铰链转轴的配合间隙做了公差适配，反复开合几十次也不会出现松脱或者卡滞，壳体闭合后通过侧边的卡扣实现定位，不需要额外使用螺丝固定盖板，日常拆装更换硬盘时不需要工具，操作效率很高。

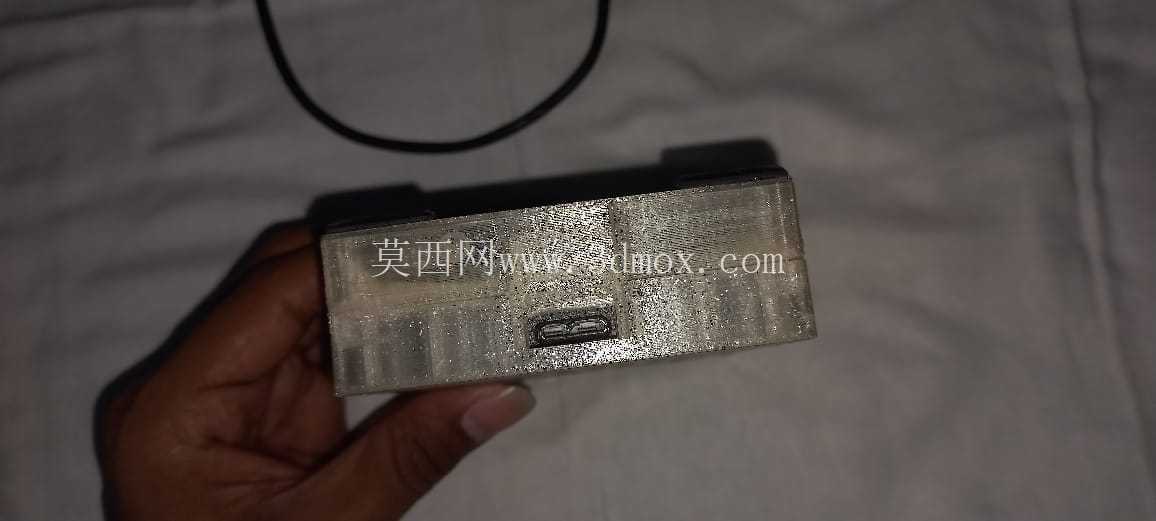

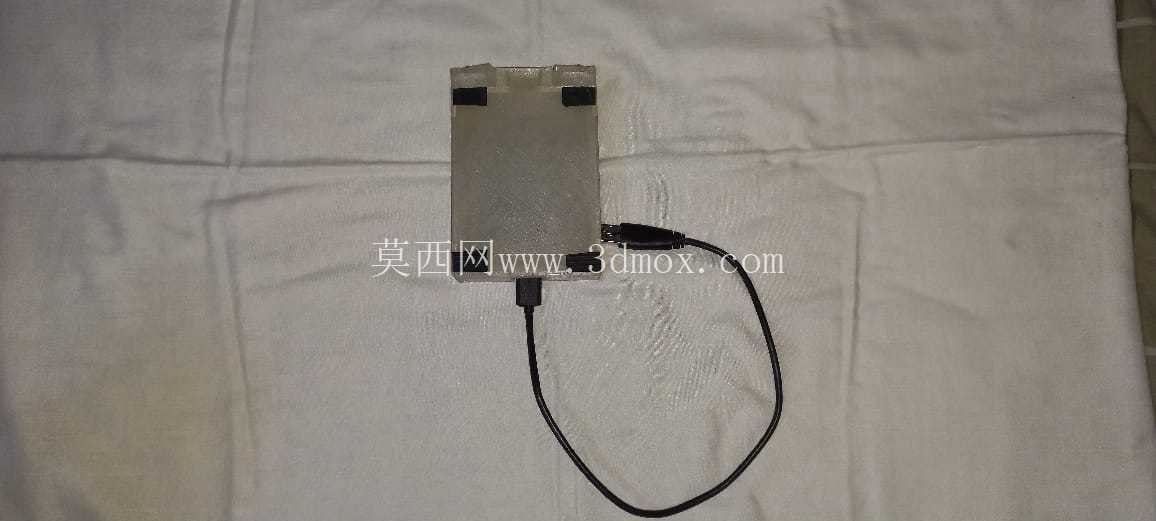

　　出线口的位置设置在壳体侧边的端部，开口尺寸兼顾常见的Micro USB、Type-C移动硬盘线材的插头尺寸，线材插入后留有少量的活动余量，不会因为壳体的轻微形变挤压线材插头导致接触不良。整个壳体的壁厚按照熔融沉积3D打印的工艺特性做了优化，主体壁厚设置在2mm到2.5mm之间，既保证打印完成后零件有足够的结构强度，也不会因为壁厚过大导致打印时间过长、材料浪费。所有的连接柱位置都做了加厚的凸台结构，螺钉锁附时不会出现柱体开裂的问题，铰链位置的转轴孔做了0.2mm的间隙补偿，打印完成后不需要二次打磨就可以实现顺畅转动。

　　在工位固定使用的场景下，这套挂载式外壳可以把原本散落在桌面的移动硬盘完全隐藏到显示器后方，桌面的走线空间更加整洁，硬盘的运行位置远离水杯、文件等容易引发磕碰、进水风险的物品；外出携带时，硬质外壳可以抵御背包内其他物品的挤压，镂空结构同时减轻了整体自重，长期随身携带也不会有明显的负重感。结构设计过程中没有做多余的冗余特征，所有的筋位、开孔、凸台都对应实际的装配、散热或者防护需求，对于需要自行定制数码收纳配件、做小批量3D打印功能件的结构从业者来说，这套结构的壁厚设计、连接方式、缓冲间隙取值都可以作为同类挂载式收纳外壳设计的参考，装配逻辑简单，对打印材料的要求低，使用常规PLA线材就可以打印出满足使用强度的成品，不需要特殊的工程材料支撑。
