Deluge合成器3D打印侧面板结构设计

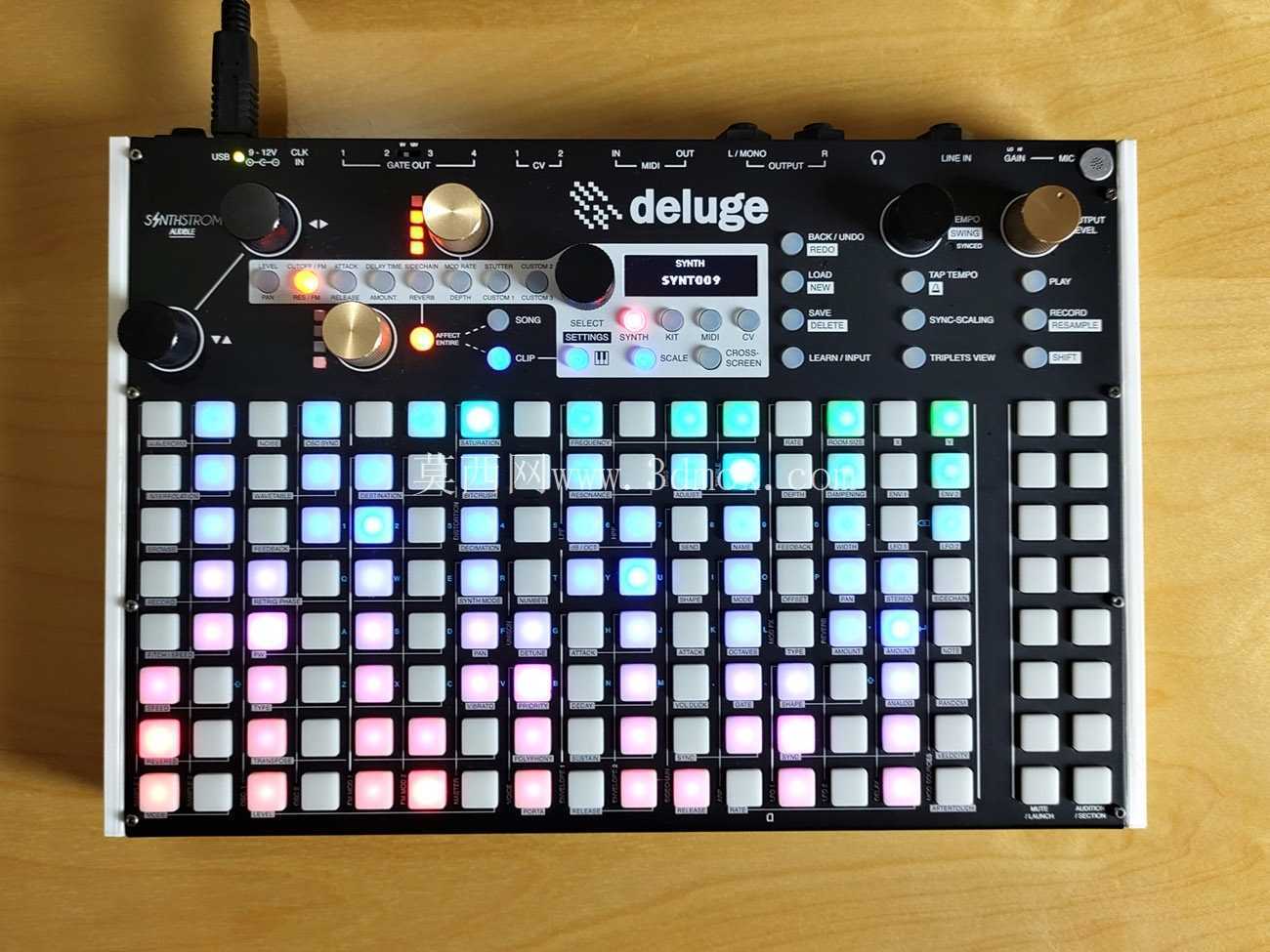

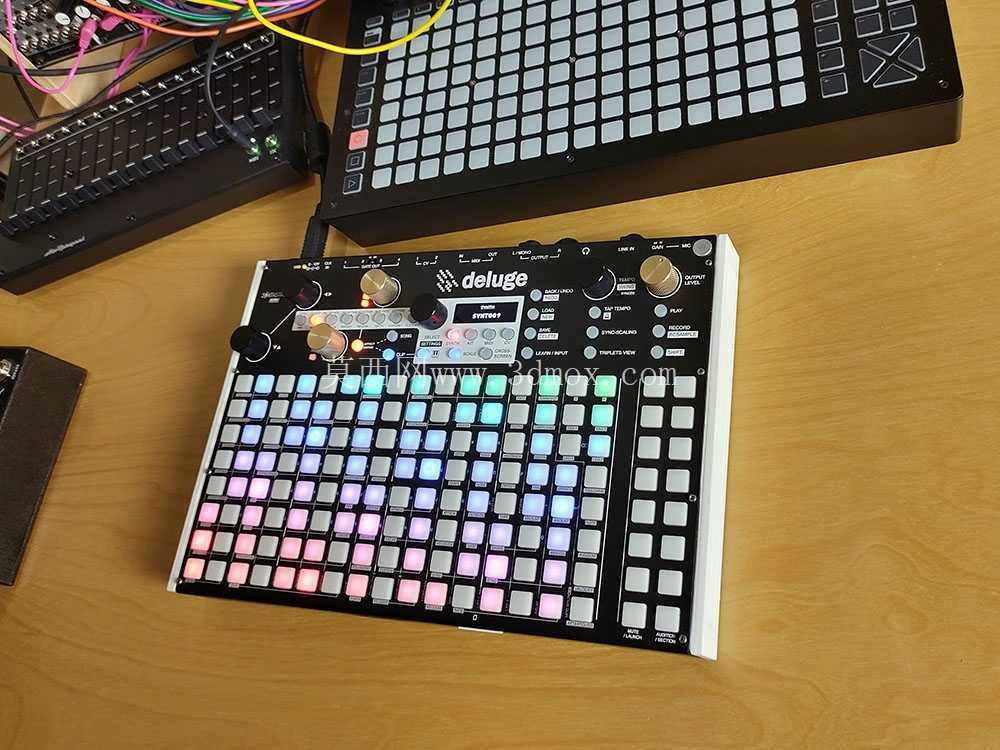

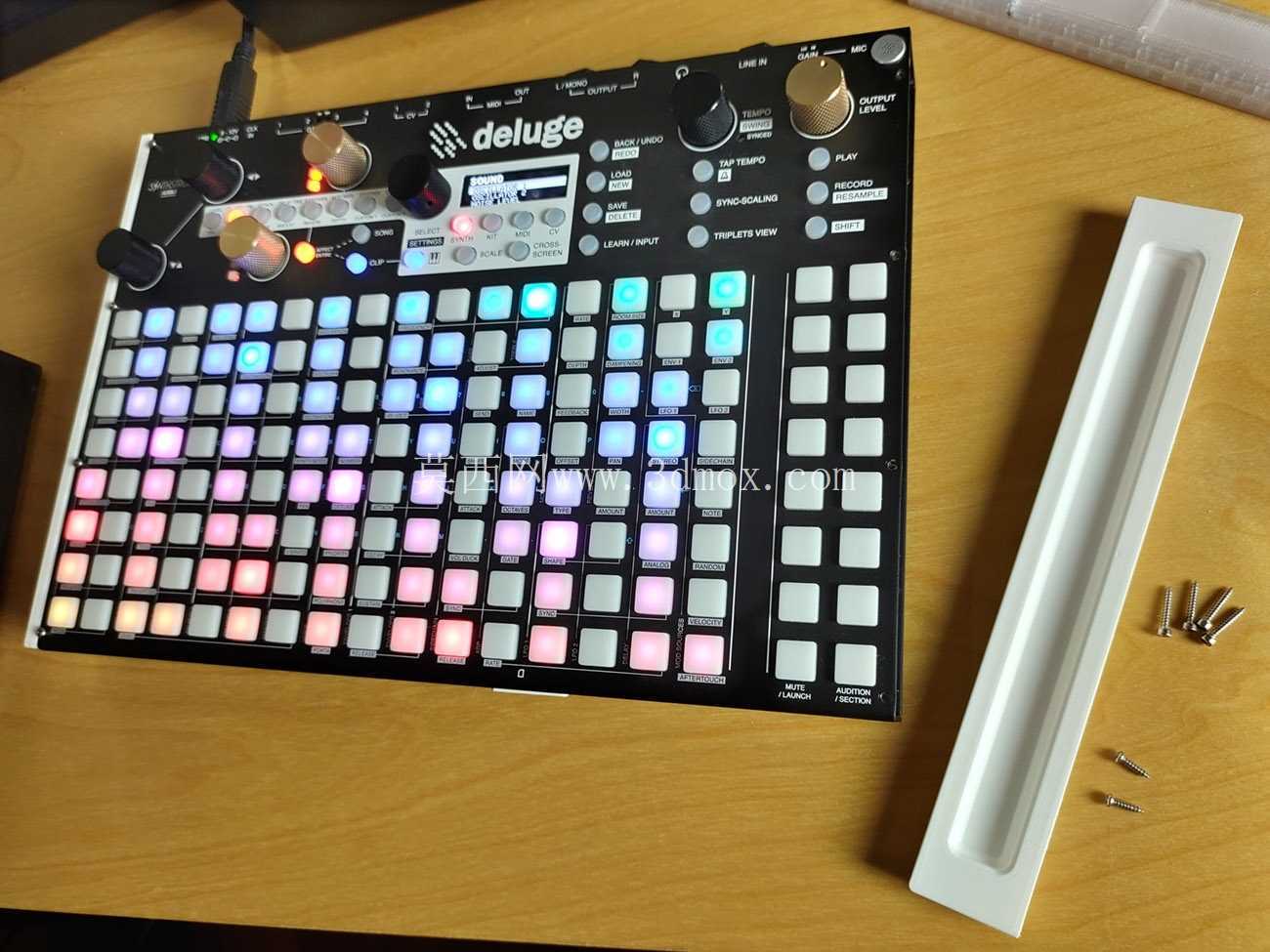

　　原木质侧板虽具备较好的质感，但重量偏大，长期搬运中边角易出现磕碰掉漆、木材受潮变形等问题，且个性化改色、改型的加工成本较高；采用3D打印制作替换侧板，可在建模阶段直接匹配机身原有安装孔位，无需对合成器本体进行钻孔、裁切等二次修改，拆装时仅需拆卸原有侧板固定螺丝，即可将打印件对位安装，维护替换门槛较低。设计过程中首先需要对Deluge机身侧部的安装边界进行逆向测绘：侧板整体为贴合机身侧边轮廓的薄型异形件，内侧轮廓需完全避让机身内部的PCB板边缘、USB接口、SD卡槽、音频输入输出接口、电源接口等外露端口，不能出现结构干涉；外侧轮廓则与机身顶部的旋钮、按键矩阵边缘保持齐平，避免侧板突出过多导致演出中误触周边设备，或凹陷过多失去边角防护作用。该结构件面向Synthstrom Deluge便携式合成器的侧部防护与外观替换需求，采用3D打印工艺成型，用于替换设备原配的厚重木质侧板，在保留整机安装兼容性的前提下，实现侧部结构轻量化、外观个性化与维护便捷性的平衡。从实际使用场景来看，Deluge合成器多用于现场电子音乐演出、工作室音乐制作、移动创作排练等场合，设备经常需要随演出包搬运、在桌面堆叠放置、与周边MIDI控制器、音频接口、线材等设备相邻布置，侧面板作为整机左右两侧的外露承载结构，既要承担边角防磕碰的防护作用，也要为机身提供足够的侧向刚性，避免主板、按键矩阵、旋钮组件在受侧向挤压时发生形变。

　　安装孔位的位置度需要严格控制，孔中心距与机身原有螺丝柱的偏差需控制在3D打印工艺可容忍的公差范围内，通常预留0.2至0.3mm的安装间隙，防止打印件冷却收缩后出现孔位错位、螺丝无法拧入的问题。侧板的壁厚设计需要兼顾刚性与重量：若壁厚过薄，打印件在受到侧向撞击时容易发生断裂，且长期使用后会出现翘曲变形，无法贴紧机身；若壁厚过大，则会抵消替换木质侧板带来的轻量化优势，同时增加3D打印的耗材用量与成型时间。实际建模时通常将主体壁厚设置在2.5至4mm区间，在对应螺丝安装柱的位置做局部加厚凸台，凸台内部可设计为中空带加强筋的结构，既保证螺丝锁附时的咬合强度，又避免实体结构带来的重量冗余。

　　侧板的上下边缘可做小半径圆角处理，一方面消除3D打印层纹带来的锐边毛刺，搬运握持时不易划伤手部，另一方面圆角结构可分散磕碰时的冲击应力，减少边角开裂的概率。针对演出场景的使用需求，侧板表面可预留细微的防滑纹理结构，或在建模时直接生成点阵、斜纹等防滑面，增加设备放置在倾斜桌面时的摩擦力，避免演出过程中设备因震动滑动。考虑到3D打印材料的特性，若采用PLA材料打印，需注意其玻璃化温度较低，夏季密闭演出包内温度较高时可能出现软化变形，建模时可在侧板内侧增加纵向加强筋，提升高温环境下的结构稳定性；若采用ABS、PETG等韧性更好的材料，则可适当降低壁厚，利用材料本身的抗冲击性能吸收磕碰能量。

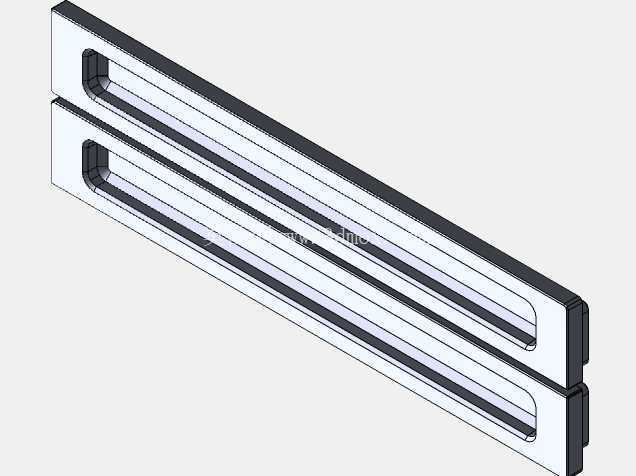

　　侧板与机身的贴合面需设计0.1至0.2mm的平面度公差补偿，避免打印件的翘曲导致贴合后出现缝隙、藏污纳垢；在对应机身散热孔的位置，侧板不能做全封闭遮挡，需保留对应的通风缺口，保证合成器长时间工作时内部电路的热量可自然散出，避免因侧板封堵散热路径导致设备工作温度升高。从整机装配逻辑来看，左右两侧侧板为对称或近似对称结构，建模时可先完成单侧侧板的参数化建模，通过镜像操作快速生成另一侧件，再根据左右侧接口分布的差异调整局部缺口特征，减少重复建模工作量，同时保证两侧安装尺寸的一致性。该类替换面板的设计核心并非单纯的外观复刻，而是在完全兼容原有设备安装边界的基础上，通过结构优化解决原配木质侧板重量大、抗磕碰性能差、定制成本高的实际问题，为电子乐器的个性化改装、易损件替换提供可快速迭代的结构方案，建模过程中需要同时兼顾安装精度、结构强度、使用手感与工艺可行性，任何一处孔位偏差、轮廓干涉都会导致最终打印件无法正常装配使用。
