五十毫米见方铜制鳍片风冷散热模组

　　这套散热结构的核心换热体采用50mm×50mm见方的铜质鳍片阵列，整体为立式方正构型，在紧凑电子设备、小型工控主板、嵌入式计算模块以及功率半导体器件的被动加主动复合散热场景中十分常见。铜材的高导热系数能够让发热源的热量快速从底部接触区域扩散至整片鳍片群，避免局部热堆积造成功耗器件结温超限。

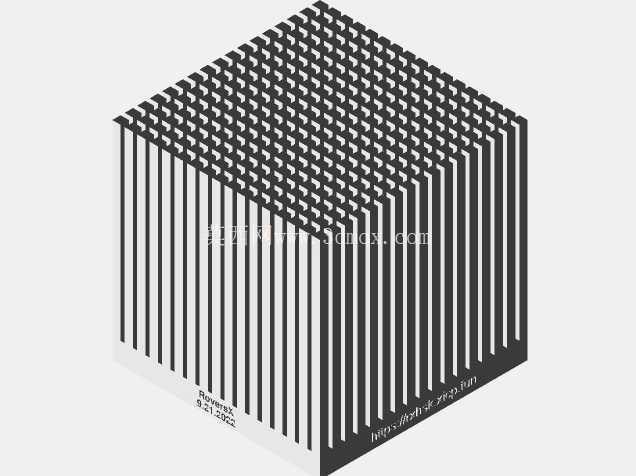

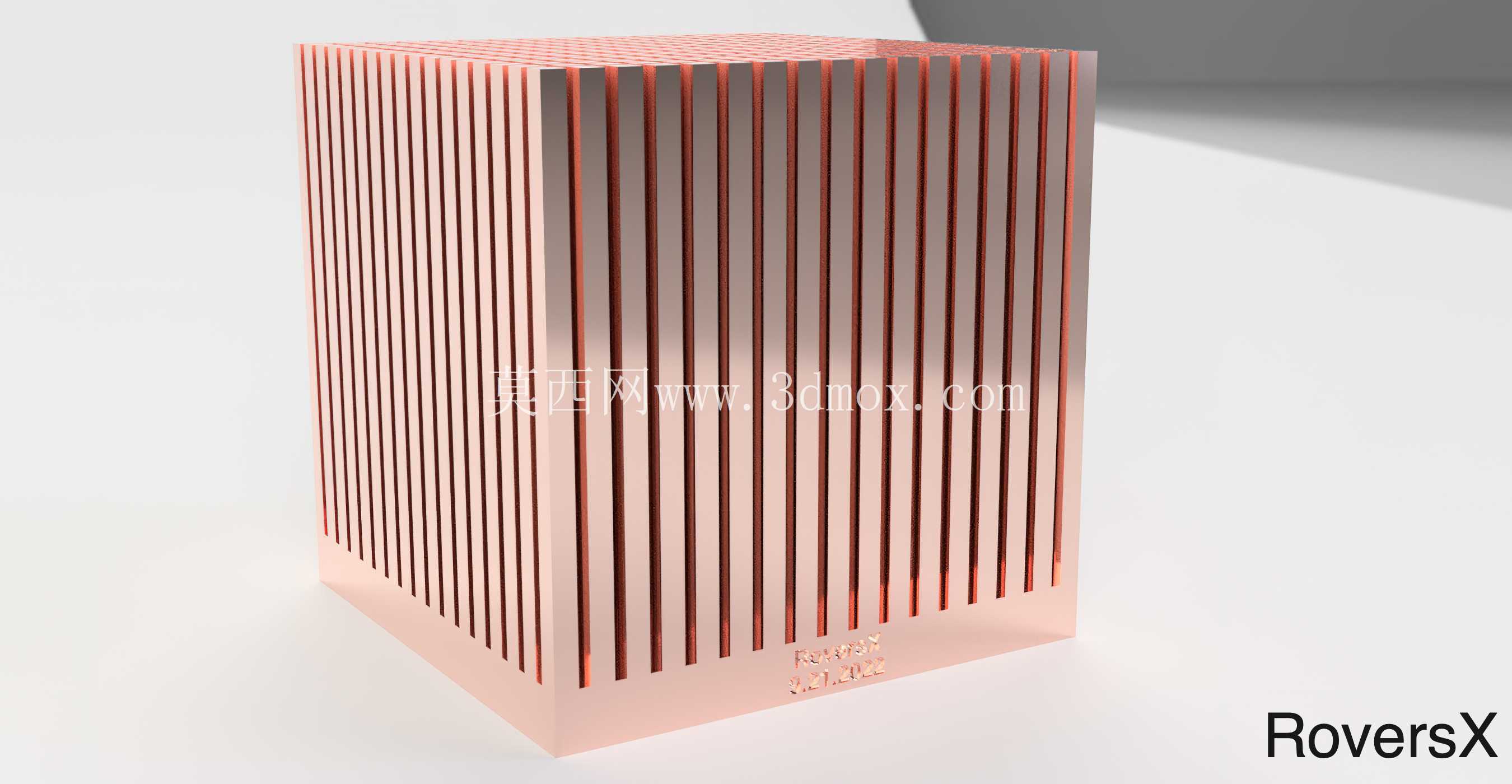

　　从结构布局来看，下部换热主体由大量等间距平行薄铜片组成，鳍片沿竖直方向贯通，片间留出连续风道。空气从鳍片下端与侧部进入，被顶部轴流风扇驱动后沿片间缝隙向上流动，热量在对流过程中被持续带走。鳍片间距经过权衡：间距过小会增大风阻，在低转速风扇下风量衰减明显；间距过大则减少有效换热面积，削弱散热能力。当前排布在常见小尺寸轴流风扇的风压曲线下，能够兼顾通风量与换热面积。

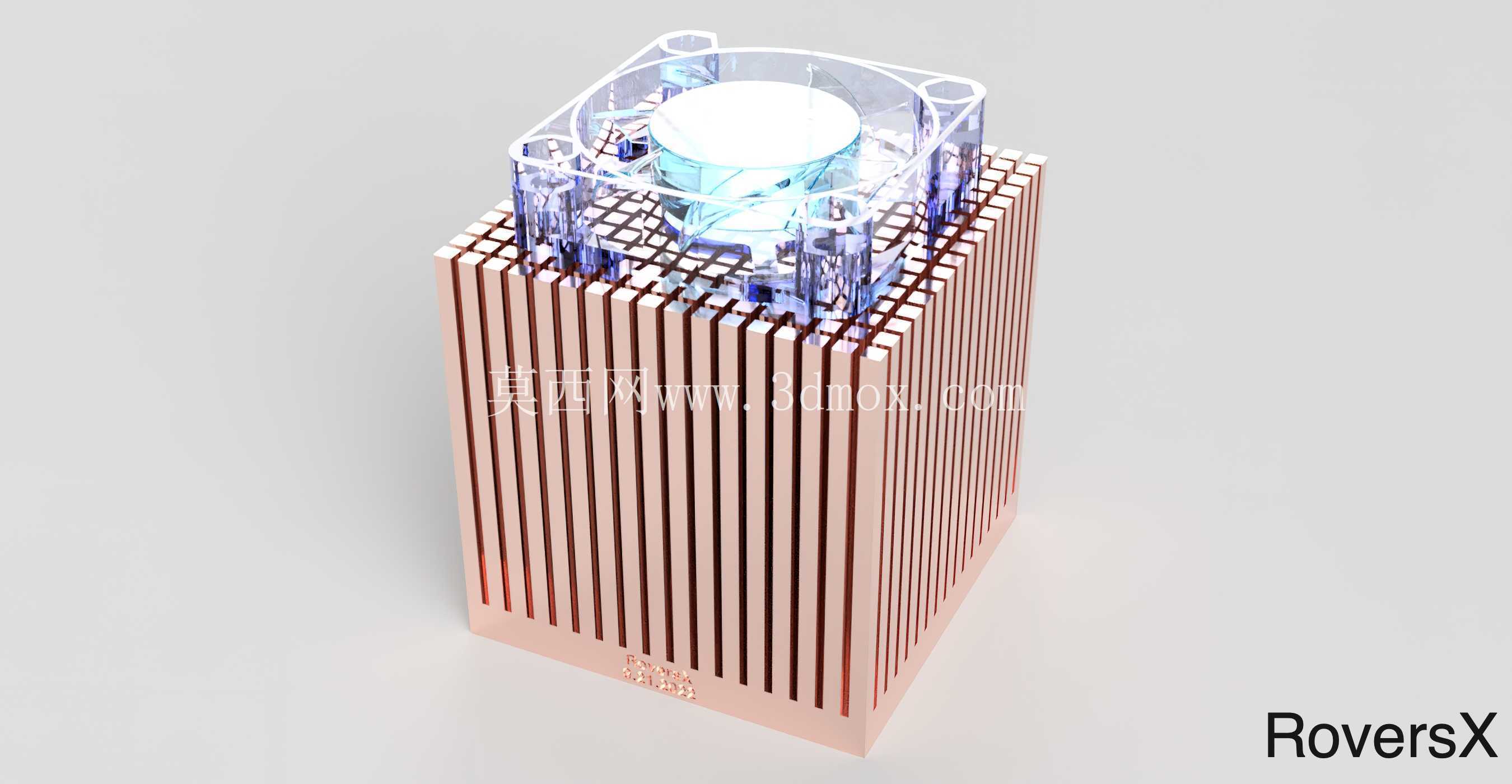

　　顶部风扇通过透明支架固定在鳍片上方，支架四角设置安装孔位，与风扇本体的螺钉孔对应，形成稳定的压紧连接。风扇中心区域与下方铜体之间保留适当空间，使进风、出风路径顺畅，避免风扇叶尖与鳍片发生干涉。透明护罩既可以保护扇叶，也能在样机验证阶段直观观察风扇运转状态和灰尘积聚情况。对于结构工程师而言，这类支架在建模时需要重点控制螺钉孔位置度、支撑柱高度以及风扇与鳍片之间的安全间隙。

　　底部接触面是热设计的关键边界。实际装配中，该面需要与CPU、功率管、整流桥或其他发热芯片表面贴合，配合导热垫或导热硅脂填充微观不平度。模型在建立底部基准面时，应保证平面度要求，避免翘曲导致接触热阻增大。若用于较高热负荷场景，还可在底部预留铜底加厚区，通过增大横向导热截面，把集中热源的热量更快分摊到全部鳍片。

　　安装边界方面，50mm×50mm的 footprint 适配许多标准电子元件散热区，整机布置时需要在高度方向预留风扇、支架和鳍片总高空间，并在上方留出排风通道，不能被机箱盖板或相邻线缆完全遮挡。侧向也应保留进风间隙，否则风扇会吸入受阻，形成环流热风。若设备内部风道为前后贯通形式，可将该模组布置在风道上游或靠近排风口位置，使冷风优先穿过鳍片。

　　从三维建模思路看，鳍片阵列适合采用基体加阵列特征的方式构建：先建立单片鳍片轮廓，再按固定间距双向阵列，最后与底部基板合并。这样既能控制片厚、片距和整体外形，也便于后续根据热仿真结果调整参数。顶部风扇支架则应单独建模，重点表达卡扣、螺钉柱、风扇安装孔和护罩轮廓；对于运动干涉检查，风扇叶旋转区域需要建立包络体，确认其与支架、线缆和鳍片之间无碰撞。

　　在工程应用中，这类散热模组并不追求复杂外形，而是围绕热流路径进行组织：热源—底部铜基—鳍片—空气—风扇排出。每一处结构都服务于降低热阻。铜鳍片负责扩大换热面积，风扇负责提高对流换热系数，支架负责保持风扇与鳍片的相对位置，安装孔则保证维护拆装时的重复定位。对于选型人员来说，确认外形尺寸、安装孔距、风扇供电位置、总重量以及周围禁布区，比单纯关注外观更有实际意义。

　　该结构也适合作为小型电子设备热管理方案的验证参考：在概念阶段可用于评估自然冷却与强制风冷的差异，在详细设计阶段可进一步细化鳍片厚度、基板厚度、风扇风量和固定方式。整体结构简单、边界清晰、零部件关系明确，能够帮助设计者理解紧凑空间内散热效率、风阻、安装强度与维护性之间的平衡。
