大空间多层仓储搁架立体布局结构

　　这套结构面向厂房内部的集中储物需求展开，整体依托12米乘11.5米的室内可用平面搭建，在封闭库房空间内完成9层搁板的分层布置，把原本单一的地面堆放空间转化为竖向连续的存储单元。从现场使用逻辑来看，这类搁架并不追求单件货物的超高承载，而是通过密集的层板划分，把备品备件、包装物料、周转箱、零散工装以及分类存放的生产辅料按层归置，避免地面散堆带来的通道占用、清点困难和搬运磕碰。

　　建模时先从建筑边界入手，将两侧墙体与后方围护结构作为搁架的侧向依托，搁架主框架沿库房进深方向排布，立柱间距结合常规托盘与周转箱的宽度预留，保证每一格储物位都能由人工或小型液压车完成取放。9层搁板并非等距设置，下部几层预留更大的净空，用来放置体积偏高、取用频次高的物料；上部层间距适当压缩，用于存放较轻、周转周期较长的物品，这种层高分配方式比统一间距更能贴合仓库实际拣货习惯。

　　结构主体采用型钢焊接与螺栓连接组合的框架形式，纵向立柱承担竖向荷载，横向横梁在层间形成连续支撑，搁板铺于横梁之上，背后与侧部的交叉拉杆把整片架体连成刚性整体，避免高货架在满载时出现侧向晃动。架体靠近墙体的一侧与墙面留出检修间隙，既方便安装时紧固连接件，也能避免墙面结露直接接触货物。前方区域保留主作业通道，通道宽度按照人工搬运小车的转弯半径校核，保证存取作业时人员和物料不与架体立柱发生干涉。

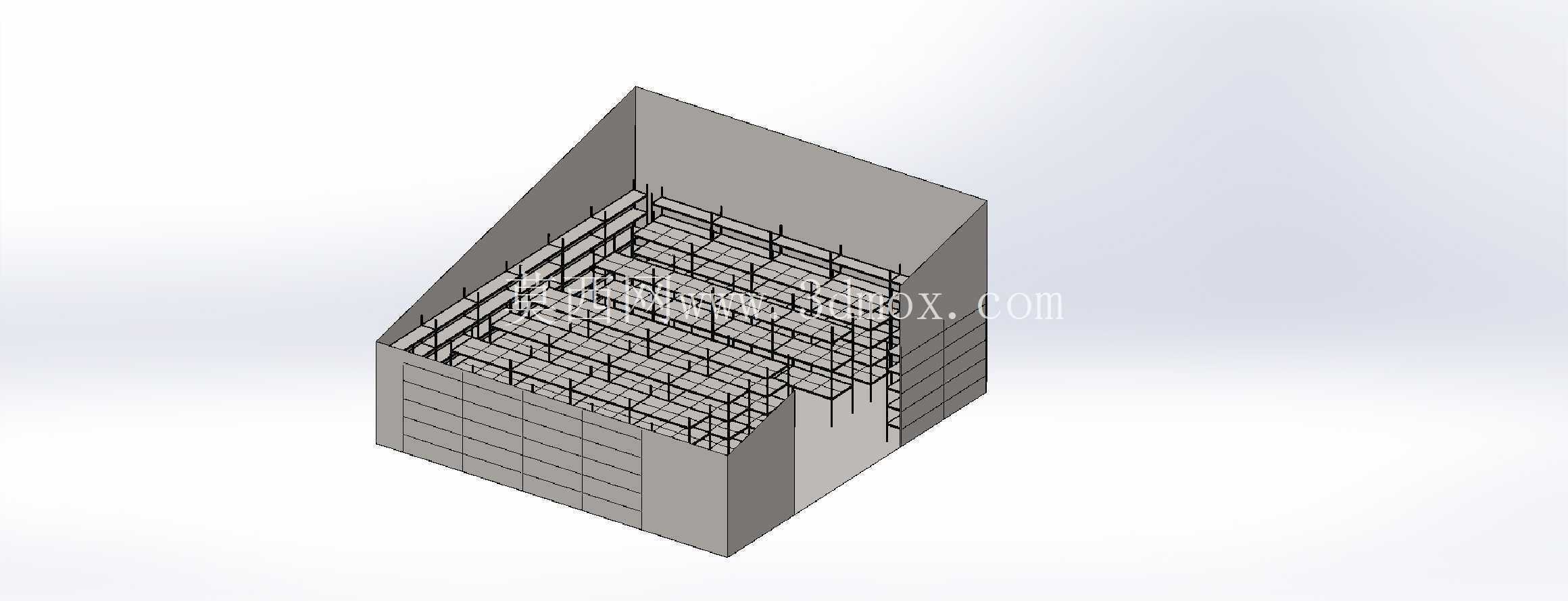

　　从三维布局的表达重点来看，模型把建筑围护、货架框架、层板网格和拉杆体系放在同一装配环境中核对，能够直观检查顶层搁板与库房上部空间的净距、立柱与墙体的相对位置，以及各层通道开口是否对齐。对于仓储布局设计人员，这种整体建模方式可以在方案阶段就发现架体过密、层位与货物尺寸不匹配、通道转弯不足等问题，不必等现场安装后再返工切割型钢。

　　搁板表面采用网格与铺板结合的表达，既体现骨架的通透感，也明确货物放置的承载面。立柱底部与地面接触位置预留垫板安装空间，用于分散集中荷载，防止长期满载后地面局部沉降。架体分段模块化的思路，也让运输时可以把立柱、横梁、拉杆和层板拆分打包，进场后按编号拼装，适应旧厂房改造中门洞狭小、大型构件无法整体入场的情况。

　　在日常使用中，这类多层搁架承担的是车间后方仓储的缓冲功能：生产线旁不适合大量堆放的物料先集中入库，再按批次领用到工位，层位划分清晰后，盘点路径可以沿通道逐格展开，库存管理的可视性明显提升。结构设计上同时兼顾了人工取放的高度范围，高频物料控制在人员容易触及的中层，高位物料配合登高梯取用，低位则安排较重物件，减少高位重载带来的取放风险。

　　整套模型对储物空间的竖向利用率、架体与建筑边界的配合关系、层板承载骨架的连接逻辑都做了完整还原，可作为厂房仓储规划、钢结构货架方案布置以及库区物料流转设计的参考结构。
