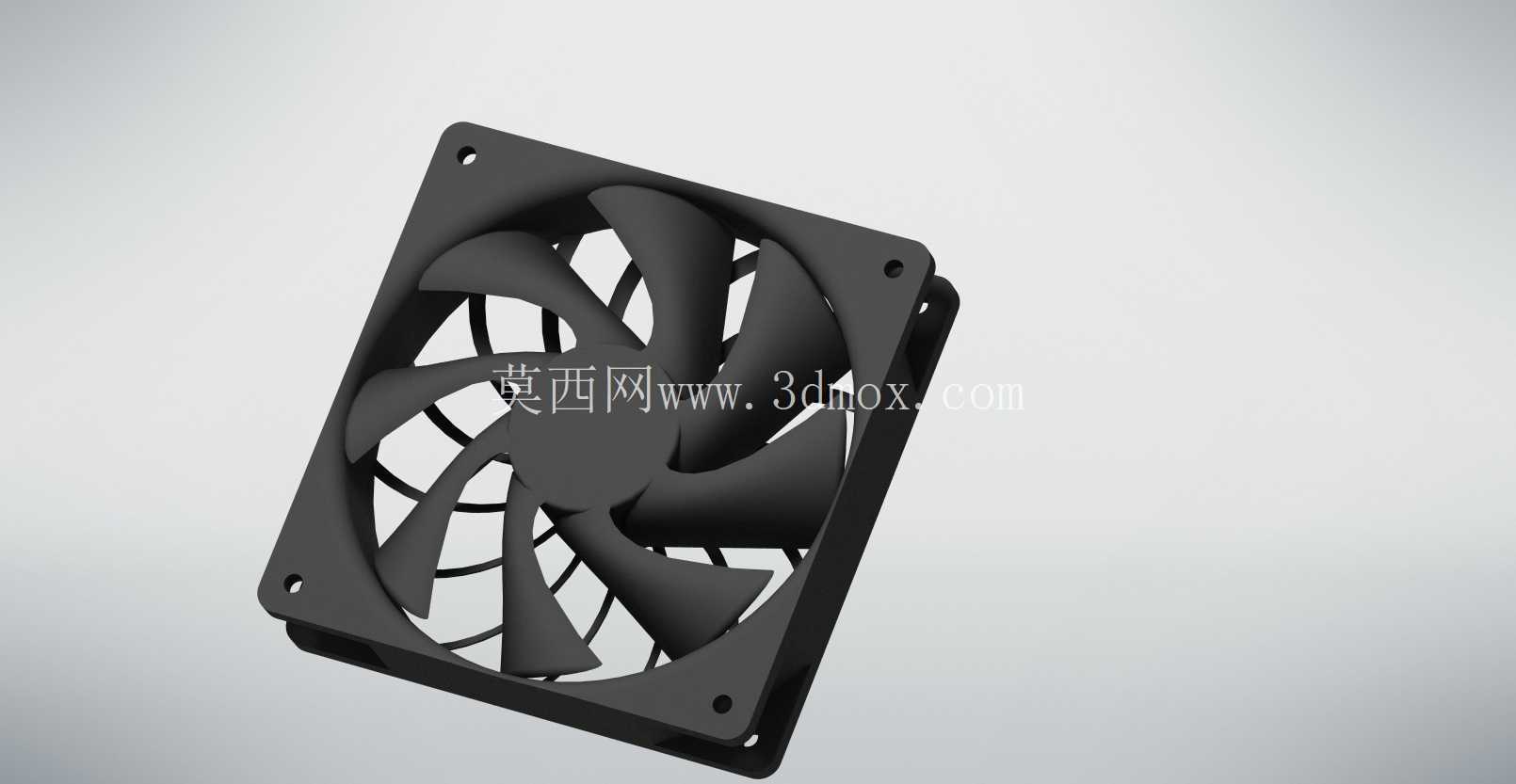

120mm方形轴流散热风机结构设计

　　在工业控制柜、服务器机架、大功率电源模组以及小型风冷换热单元里，120mm规格的轴流风机是最常见的强制对流部件之一。做这类结构数模时，首先要把安装边界卡死：外框采用标准120毫米见方的薄型方形轮廓，四个角预留沉头安装孔，孔位对角分布，适配市面通用的风机安装支架、机箱冲孔面板与防尘网组件，整机厚度沿用常规12025风机的25毫米轴向尺寸，既可以单台嵌入狭窄风道，也能够多台并排堆叠组成冗余送风阵列，在机柜侧板、散热器鳍片组、充电桩功率舱这类空间受限的场景里直接对位装配，不需要额外改造安装基面。

　　风叶部分采用七片后掠式宽弦叶片布局，叶根与中心轮毂圆滑过渡，叶尖与外框内壁保留均匀的微小径向间隙，既避免运转时叶尖扫膛，又能尽可能减小间隙漏风损失。叶片型面从轮毂到叶尖做连续的扭角变化，靠近轮毂区域扭角偏大，用来弥补根部线速度不足带来的送风效率衰减，叶尖区域扭角收缓，匹配较高圆周线速度下的气流攻角，让整个叶展范围内的气流都能沿轴向平顺加速，减少叶片表面的气流分离与紊流噪声。轮毂做成封闭的圆台形罩体，把内部驱动电机完全包覆在内，既梳理进风侧的入口气流，避免中心区域形成乱流涡区，也能阻挡灰尘、金属碎屑直接落入电机绕组，提升长期运行的防护能力。

　　外框的设计兼顾刚性与导流作用，四条边框采用等壁厚的工程塑料注塑结构，角部做局部加厚补强，承受螺丝锁紧力时不会出现框体翘曲；框体中间设置环绕叶尖的整圈导流风筒，进风侧与出风侧的边框边缘都做了倒角过渡，引导气流平缓进入与排出，降低风阻突变产生的气动噪声。四个安装角的沉孔深度经过匹配，使用标准自攻螺丝或者机牙螺丝固定时，螺丝头部完全沉入孔内，不会突出框体表面，多台风机紧贴叠装时也不会出现干涉。

　　实际选型应用中，这类风机主要承担设备内部热空气排出或者外部冷空气强制导入的功能：在工控柜内，它对准变频器、功率电阻、PLC模块的发热区域布置，把元件产生的热量通过风道快速带出柜外，避免舱内热积聚导致电子元件降额；在桌面PC、工作站或者服务器机箱里，它可以搭配水冷排、风冷散热器使用，恒定的风压能够穿透密集的鳍片间隙，带走换热面上的热量；在小型3D打印机、激光雕刻设备的腔体通风中，它还能排出加工产生的微量烟雾与异味，同时维持腔体内温度稳定。

　　建模过程中需要重点还原多处配合细节：叶片与轮毂的融合曲面要保证曲率连续，避免出现应力集中的尖角，对应实际注塑件的成型工艺，防止脱模后根部出现开裂风险；外框风筒的内壁圆柱度需要控制在合理公差范围内，保证叶尖间隙周向均匀，动平衡运转时不会出现周期性摩擦；安装孔的中心距严格遵循行业通用规格，让这款风机可以直接替换同尺寸的市面标准产品，不需要修改客户原有设备的安装孔位。进风侧的框体边缘做了微圆角处理，当人员在设备内部布线维护时，不会被锋利的框边划伤线材或者手部；出风侧的端面保持平整，能够紧贴防尘棉、防护网或者风道法兰，拼接后不会出现大面积漏风。

　　从气流组织的角度看，方形外框相比圆形外框更适合在矩形机箱面板上布置，边框之间的死角空间可以用来走固定线材、布置减震胶钉，安装时在四个角套入橡胶减震钉，还能切断风机运转时振动向机箱钣金传递的路径，降低结构共振带来的低频噪音。整套结构完整还原了散热风机从安装接口、气动流道到叶片型面的全部工程特征，能够直接用于设备风道仿真、装配干涉校验以及散热方案选型验证。
