Aquacomputer章鱼水冷风扇集线器

　　在台式计算机水冷散热系统的实际装配中，风扇与水泵的走线管理一直是机箱内部结构整理的难点。Aquacomputer章鱼这类多通道风扇控制器，主要用于集中接入多路PWM风扇、水冷泵以及转速反馈信号，使原本分散在主板风扇插针上的负载统一汇集到一块控制板上。它的应用场景并不局限于水冷主机：高密度风道服务器、小型工作站、多风扇测试台以及需要独立调速的实验装置，都可以借助这类集线器完成供电与信号分配。

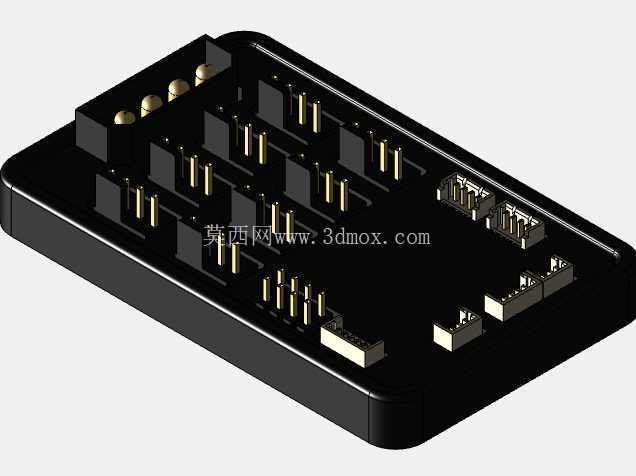

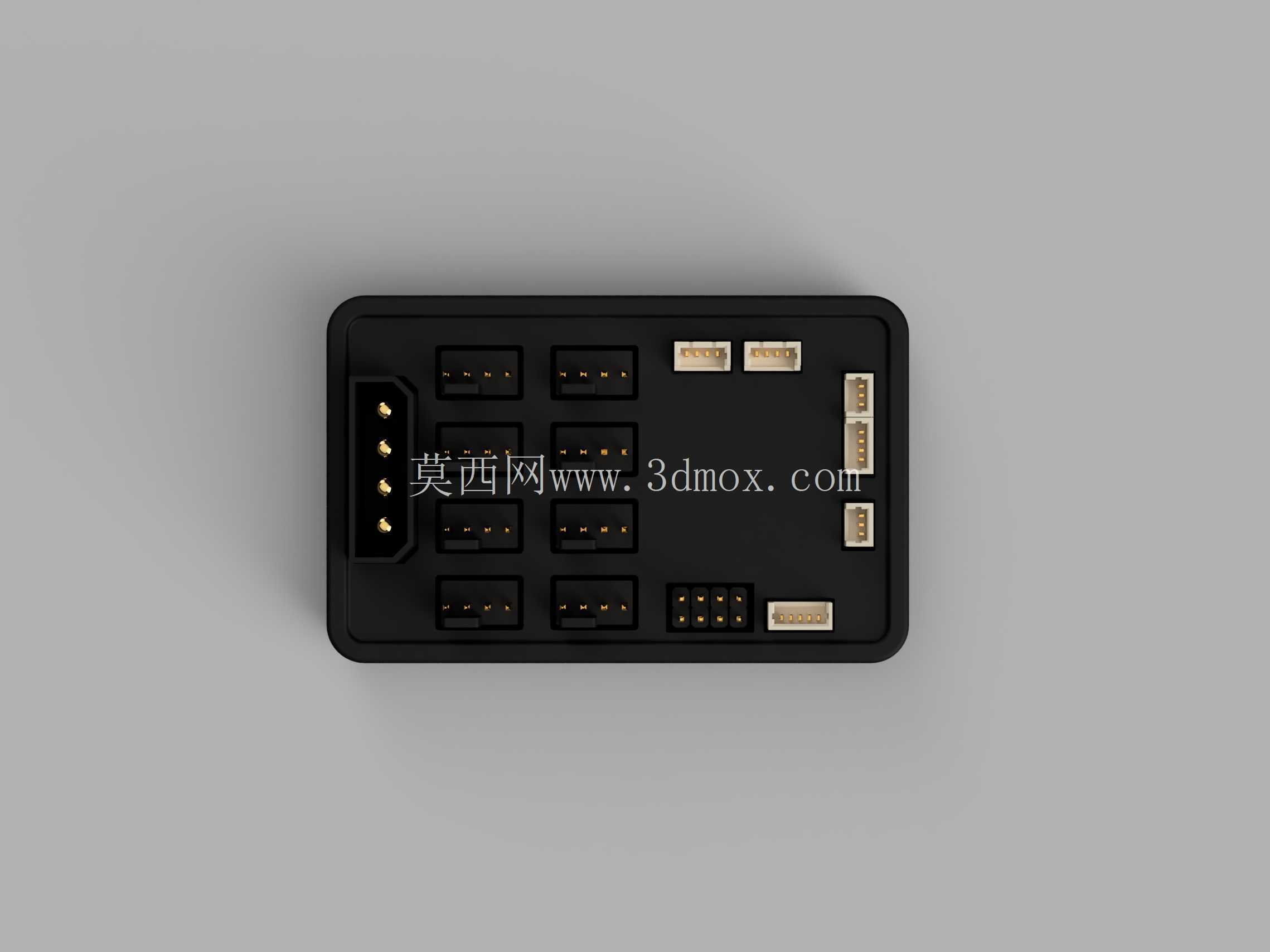

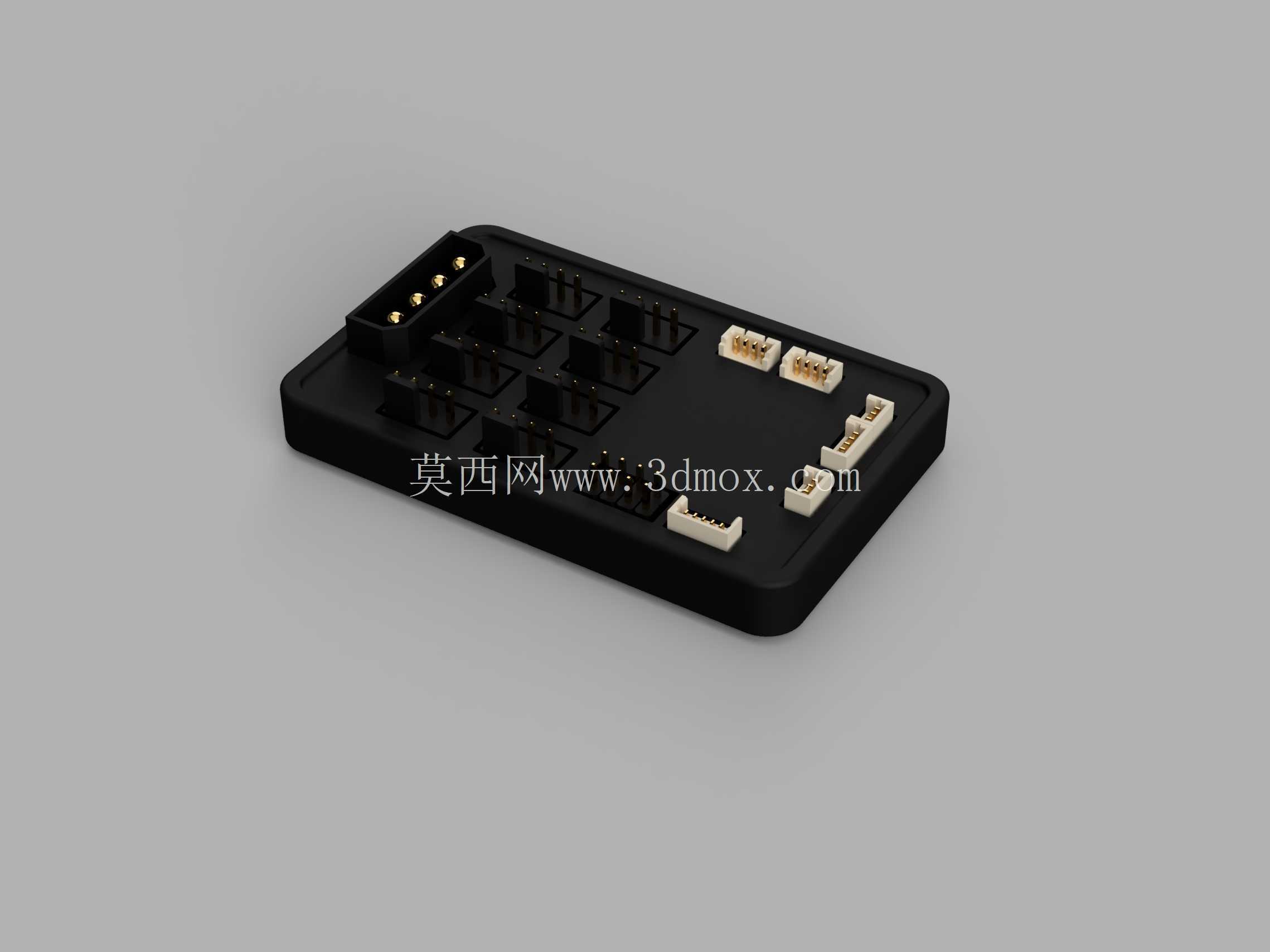

　　从板卡布局看，本体采用扁平矩形基座，主体为黑色绝缘承载结构。一侧布置大电流输入接口，用于接入电源或主控信号；板面上成排设置多路风扇插座，能够同时容纳多组风扇线缆；另一侧分布若干小型白色连接器，用于传感、转速或辅助信号接入。这样的排布遵循了机箱走线的基本逻辑：功率输入与风扇输出分区明确，信号接口靠边布置，便于线束从同一方向引出，减少交叉缠绕。

　　建模时需要重点还原的是接口的空间位置与安装边界。外部尺寸和孔图案需要与实物指定位置保持一致，因为这类板卡通常会通过螺丝孔固定在水箱、泵盖、机箱背板或水冷支架上。若孔位偏差超过装配允许范围，实际安装时就会出现螺丝无法对齐、板卡受迫变形或连接器与支架干涉的问题。连接器依据图像进行逆向重建，尺寸控制在约±0.3mm的偏差范围内，足以满足结构干涉检查和装配示意需求，但在用于正式接插件量产前，仍应以原厂连接器规格书核对针脚间距、锁扣高度和插拔方向。

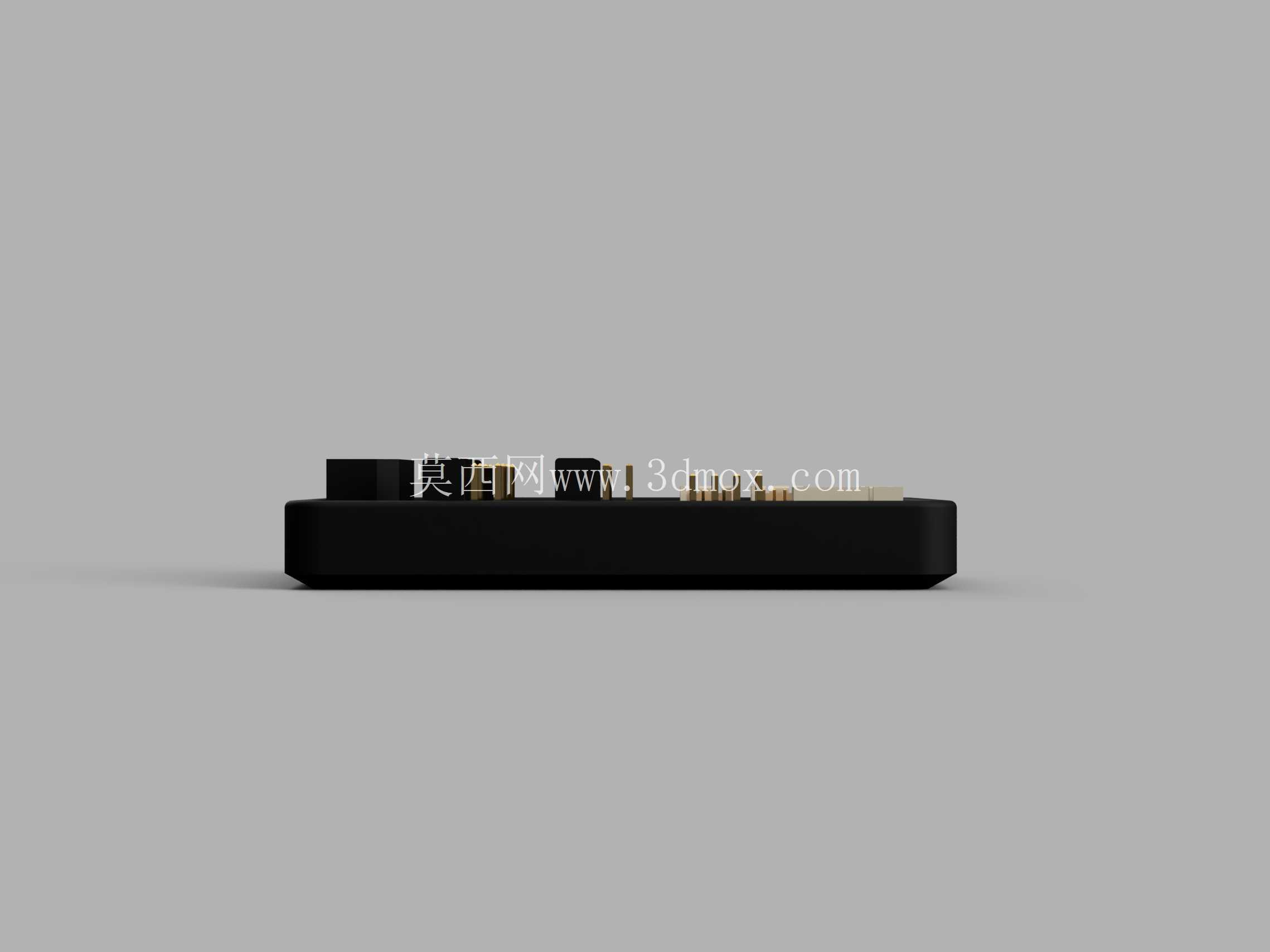

　　基座边缘做了圆角处理，既降低薄板在手持安装时的锐边风险，也避免线束在拐角处被硬折。板卡整体厚度、接口凸起高度以及插座上方的插拔空间都需要在三维环境中保留。尤其是多组风扇插头同时接入时，插头本体和线缆会向板卡上方占用一定高度，如果模型只画出PCB平面而忽略插头包络，后续在机箱内做紧凑布局时很容易误判间隙。

　　功能层面，这类控制器的核心价值在于把风扇供电、PWM调速和转速反馈集中管理。多路输出通道允许用户根据冷排规模配置风扇数量，例如顶部冷排、前部冷排和底部进风风扇可以分组调速；水泵接口则可与风扇策略联动，在冷却液温度变化时调整流量。对结构工程师而言，建模不能只关注电子原理，更要关注维修和装配可达性：输入接口应留出电源插头插拔空间，风扇插座之间要允许手指或镊子操作，侧边信号接口不能被安装柱或水管接头遮挡。

　　在水冷系统布置中，控制器常被安置在水泵附近，以缩短风扇和水泵信号线长度，但这也意味着它可能靠近水管、快接头和冷却液残留区域。因此板卡外形需要与周边水路保持安全距离，安装孔周围应避免与水管弯头发生压碰。三维模型可用于模拟不同安装姿态：横装时关注板卡上方插头高度，竖装时检查线缆自重是否会拉拽接口，背装时确认螺丝孔是否与机箱钣金凸包冲突。

　　孔图案的还原还服务于支架设计。若要为该控制器制作亚克力支架、3D打印固定座或金属折弯件，设计者需要从模型中提取孔距、孔边距、板卡外轮廓和连接器禁布区。固定孔周围不宜布置过高的加强筋，否则会顶住板件或影响螺丝沉入；支架边缘也不应遮挡白色信号插座，避免辅助线缆无法自然弯出。

　　从散热主机的整机工程角度看，这个小件虽然不是热交换核心，却决定了散热系统线束的可制造性和可维护性。准确的外形数据可以帮助工程师在机箱设计阶段完成线缆长度估算、接插件朝向确认、安装孔位校核和维修空间检查。模型中保留多路插座、输入端口、安装孔及板卡圆角等特征，能够较完整地表达该控制器在水冷风扇控制系统中的结构边界，也为后续定制支架、机箱布局和装配指导提供直接依据。
