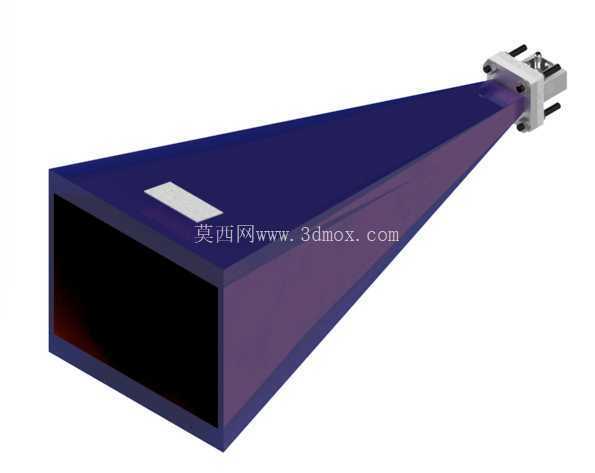

WR90波导喇叭天线X频段馈源结构

　　该结构对应X频段微波链路中常用的WR90矩形波导喇叭馈源，整体由后端标准波导安装法兰、矩形波导过渡段、渐变张角喇叭辐射体三部分构成，属于天线测试、雷达收发、微波暗室测量场景里的标准增益辐射器件。从现场装配逻辑倒推设计时，首先要锁定后端接口边界：WR90波导的内腔截面为标准0.9英寸×0.4英寸，对应工作频段覆盖8.2GHz至12.4GHz，后端连接法兰的安装孔位、定位止口完全按照通用矩形波导法兰规范排布，保证和同规格波导同轴转换器、波导负载、射频收发前端直接对接，不需要额外转接工装。法兰端面预留的密封槽可在户外工况下加装导电密封圈，避免雨水、粉尘进入波导内腔造成驻波比抬升。

　　喇叭段采用E面与H面同步线性张角的锥台结构，内腔从标准WR90波导截面逐步扩展到前端大口径辐射面，渐变段的长度、张角取值经过匹配：张角过大会导致口面相位差过大，增益下降、副瓣抬升；张角过小则整体长度冗余，安装时占用过多暗室或天线座的空间。当前结构的渐变斜率兼顾了口面相位一致性与结构紧凑性，口面处的电场相位差控制在工程允许范围内，典型增益可达15dBi量级，3dB波瓣宽度在H面、E面分别维持在十余度，既可以作为独立定向辐射天线，也能作为反射面天线的照射馈源，对抛物面的照射锥削刚好匹配，减少溢漏损失。

　　建模过程中内腔壁的连续性是核心控制点：波导直段到喇叭渐变段的交接位置不能出现台阶、尖角突变，否则会在该位置激发高次模，导致端口驻波恶化。整个内腔沿轴向做连续光顺过渡，内壁粗糙度要求达到射频器件加工标准，通常采用铣削后整体电镀抛光，降低导体损耗。外轮廓采用等壁厚设计，壁厚选取兼顾结构刚性与整机重量：壁厚过薄在加工、装夹过程中容易产生形变，改变内腔尺寸造成频段偏移；壁厚过大则整体重量上升，安装在天线转台、扫描架上时会增加转动负载。

　　安装边界方面，后端法兰的四个安装孔对称分布，对接时采用标准波导螺栓紧固，法兰对接面的平面度、垂直度需要严格管控，保证两段波导内腔对齐，错位量控制在0.05mm以内，避免在对接缝隙处产生信号反射。喇叭前端辐射口面为平整矩形开口，口面边缘做小倒角处理，既避免加工锐边划伤操作人员，也不会对口面场分布造成明显扰动。整体结构没有额外的介质填充，完全为空气填充的金属波导结构，功率容量远高于同频段微带天线，可适应大功率雷达发射信号的传输需求。

　　在微波暗室测试场景中，这类标准喇叭天线常作为增益校准的标准件，通过比对法测算其他待测天线的增益；在雷达整机系统中，它既可以直接作为近程探测雷达的收发天线，也可以安装在抛物面反射面的焦点位置，把波导内传输的导行波转换为空间辐射的球面波，经反射面汇聚形成窄笔形波束。结构设计时还预留了法兰侧的定位销孔，重复拆装后仍能保证相位中心位置一致，不需要每次重新校准天线指向。外表面做导电氧化处理，在保证壳体导电性的同时提升抗腐蚀能力，适应室内实验室与户外临时部署的不同工况。
