5G通信路由模组硬件结构设计

　　在工业物联网网关、户外CPE终端、车载通信单元以及边缘计算盒子的方案选型阶段，通信模组的结构边界往往是整机堆叠设计里最先被锁定的约束项。这套RG500U-EA形态的5G调制解调模组，采用贴片式LCC封装搭配侧边半孔焊盘的布局思路，核心目的就是让主控板在有限空间内完成高速信号走线的同时，把射频前端、基带处理、电源管理单元压缩在一块标准化子卡上，整机厂不需要再单独拆解基带电路，直接按参考设计把模组贴到母板即可完成通信链路搭建。

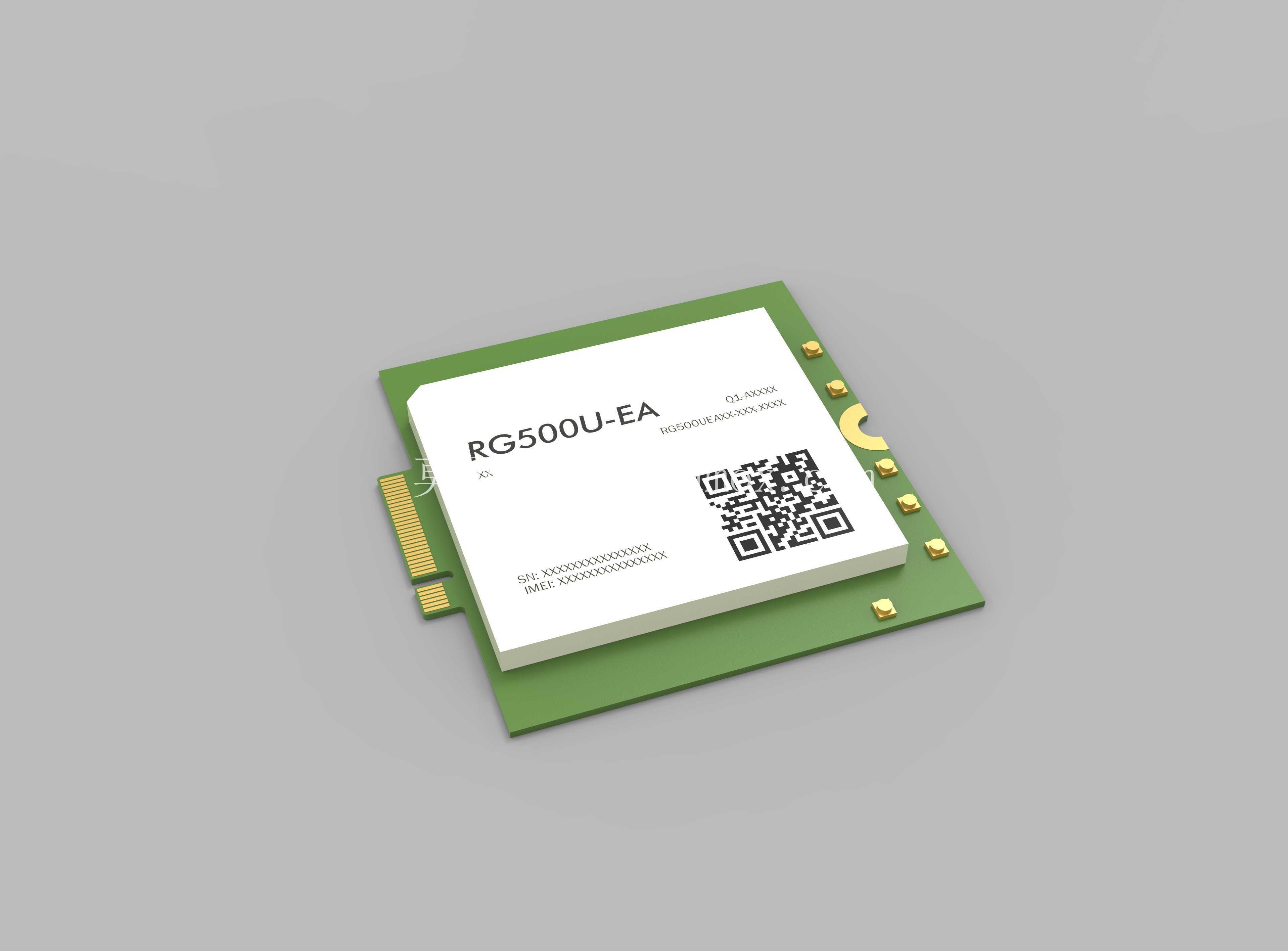

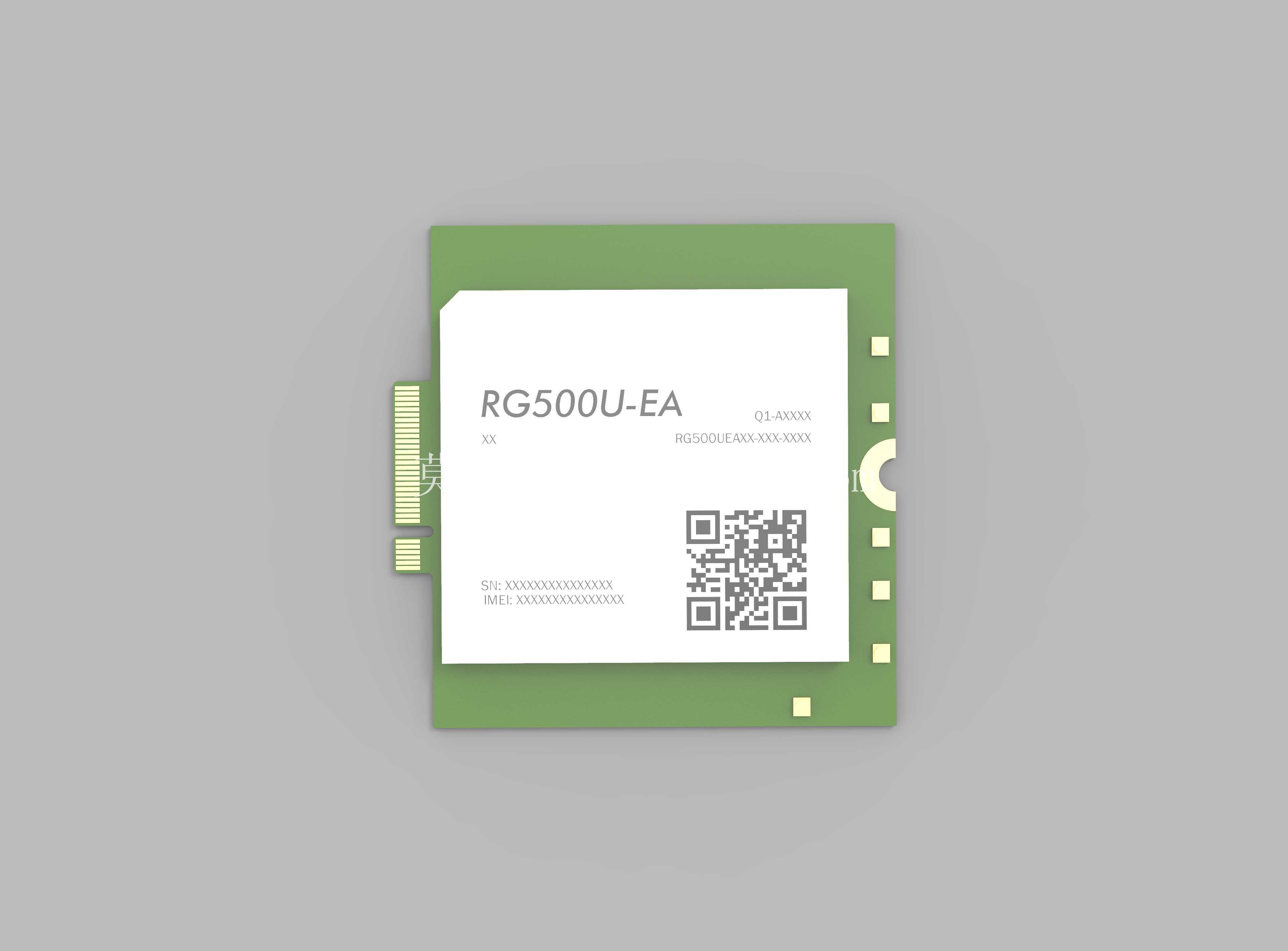

　　从实际布板场景看，这类模组面向Sub-6GHz频段做了天线馈点的预留，板边金色触点既是生产阶段的测试定位点，也是部分方案里主集、分集天线的馈入位置，结构工程师在堆叠时要在模组对应区域留出净空区，避免金属外壳、屏蔽罩或者电池包压到射频走线敏感区。模组本体采用绿色FR4基板作为承载，上方白色丝印区域标注了型号编码与溯源二维码，生产环节扫码即可绑定烧录信息、校准参数与质检记录，返修时也能通过二维码快速核对硬件版本，避免不同频段版本混料。

　　安装边界上，这类表贴通信模组的整体厚度控制在毫米级，基板四周的镀金半孔沿着长边排布，焊接时回流焊温度曲线要匹配器件耐温要求，母板上对应模组投影区域不能布置过高的电容、连接器或者散热凸台，防止贴装时出现干涉。如果整机做灌封或者 conformal coating 三防处理，还要提前在模组SIM卡触点、射频测试座位置预留遮蔽，避免绝缘涂层影响信号接触。针对工业场景宽温工作需求，模组主芯片区域通常会在整机外壳对应位置预留导热垫接触面，把基带工作时的热量直接传导到金属壳体上，不需要在子卡上额外加装笨重的散热鳍片。

　　功能层面，这款模组承担5G数据链路的调制解调任务，把空中接口的射频信号转换为母板主控可识别的PCIe或者USB数据通路，外围只需要搭配SIM卡座、电源滤波电路和天线馈线即可完成最小系统搭建。在智能电网配电终端、港口无人集卡通信单元、户外直播编码器这类设备里，它替代了过去需要外接网线、布设光纤的传输方案，设备上电即可接入蜂窝网络，部署灵活性大幅提升。结构设计时还要考虑插拔维护的便利性，部分量产方案会在模组四角预留固定焊盘之外的定位孔，配合塑料定位柱在回流焊前完成预固定，避免贴片过程中元件偏移。

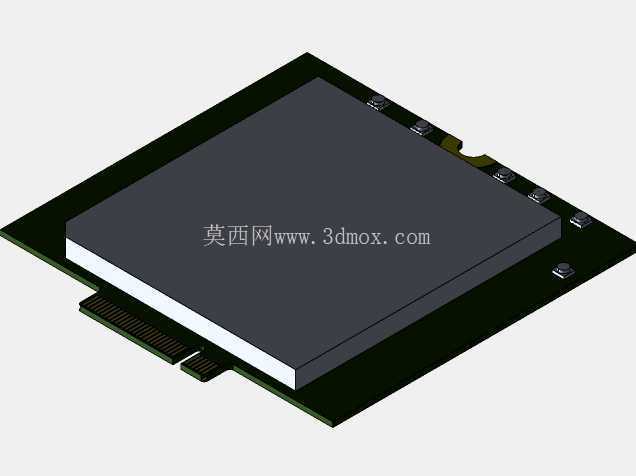

　　板卡边缘的金手指分区做了信号类型隔离，高速数据引脚、电源引脚、接地引脚交错排布，接地过孔沿着板边密集打孔，既抑制了高速信号的电磁辐射，也提升了模组焊接到母板后的结构结合强度。三维建模过程中需要完整还原每一个半孔焊盘的凸起形态、基板倒角、丝印字符厚度以及表面贴装屏蔽罩的轮廓，不能把模组简化成一块光板，否则在整机干涉检查时会漏掉焊盘与周边元件的安全间隙，到打样阶段才发现连接器顶住模组基板，就要重新改板，拉长整个项目的验证周期。对于做通信终端结构设计的工程师来说，精准的模组三维数模是完成整机堆叠、散热仿真、电磁兼容预判的基础输入，数模里保留的每一处安装细节，都会直接转化为量产阶段的良率与可靠性表现。
