UpSquared6000开发板3D打印防护外壳

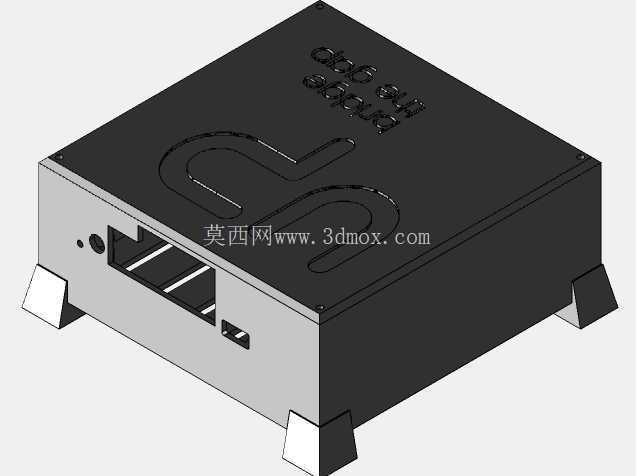

　　这套外壳结构面向嵌入式开发、边缘计算工位的裸板部署场景，日常实验室里Up Squared 6000这类x86开发板直接摆放在桌面、设备机柜层板上时，很容易被导线剐蹭、金属碎屑掉落在板卡引脚间造成短路，堆叠摆放时也会挤压板载接口，配套定制外壳就是把核心计算板、存储扩展件、散热组件整合为独立可搬运的整机单元，既可以放在桌面做原型验证终端，也能嵌入小型工业控制柜、自助设备侧边舱内作为控制节点。

　　散热布局是这套结构优先考量的部分，板卡满载运行时主控芯片、供电模块的热量需要主动流通带走，壳体预留了40mm规格轴流风扇的安装通风口，风道路径直接对准板卡核心发热区域，不会出现热风在壳体内循环闷温的问题；壳体底部特意设计了凸起支腿，把整个机箱抬离安装接触面，下方留出贯通的进风间隙，环境冷空气可以从底部缝隙被风扇吸入，横向扫过板卡表面后从通风口排出，哪怕机柜内安装空间局促、周边设备密集，也能保证进出风压差，不会因为贴紧台面堵死进风路径。

　　存储扩展的安装边界在建模阶段就做了匹配，壳体内部预留了2.5英寸SATA硬盘的固定位，这类机械硬盘或者固态硬盘不需要额外外挂，直接收纳在壳体内腔，硬盘和开发板之间的SATA数据线、供电线可以顺着壳体内侧的走线槽排布，不会和风扇转动区域、板卡散热片发生干涉；硬盘安装位和板卡之间留出了足够的装配间隙，拧固定螺丝时工具可以直接伸入操作，不需要先把板卡完全取出就能完成存储件的更换维护。

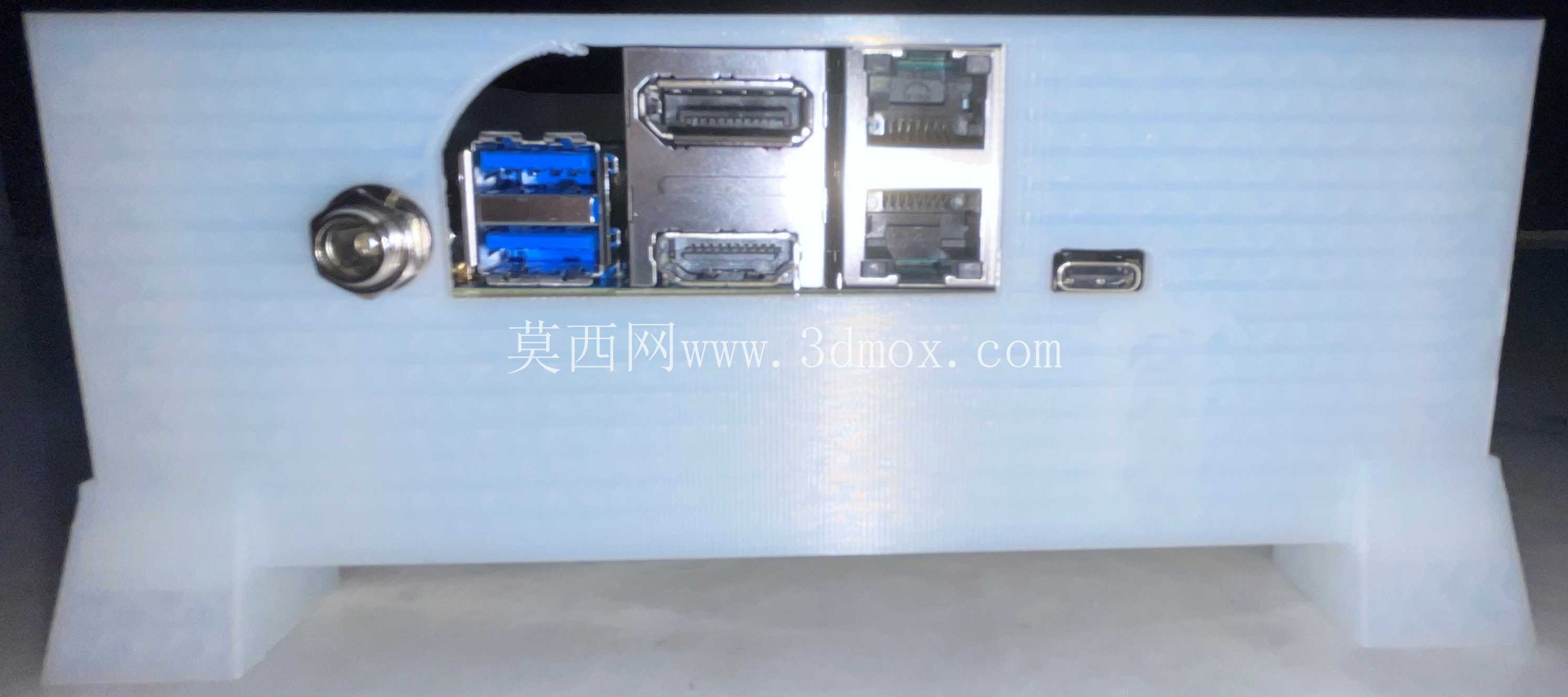

　　对外接口的处理完全贴合实际使用需求，壳体对应板卡侧边I/O接口的位置做了精准开孔，所有外接电源、网线、USB、显示信号线都可以直接从开孔处插接，不需要在壳体内额外转接；开孔边缘和接口金属外壳之间预留了少量公差余量，3D打印成型后的轻微形变不会导致接口插头无法插入，同时开孔没有做多余的通槽，尽可能保留壳体的防护面积，阻挡日常环境里的灰尘、飞溅的少量液体直接落到板卡上。

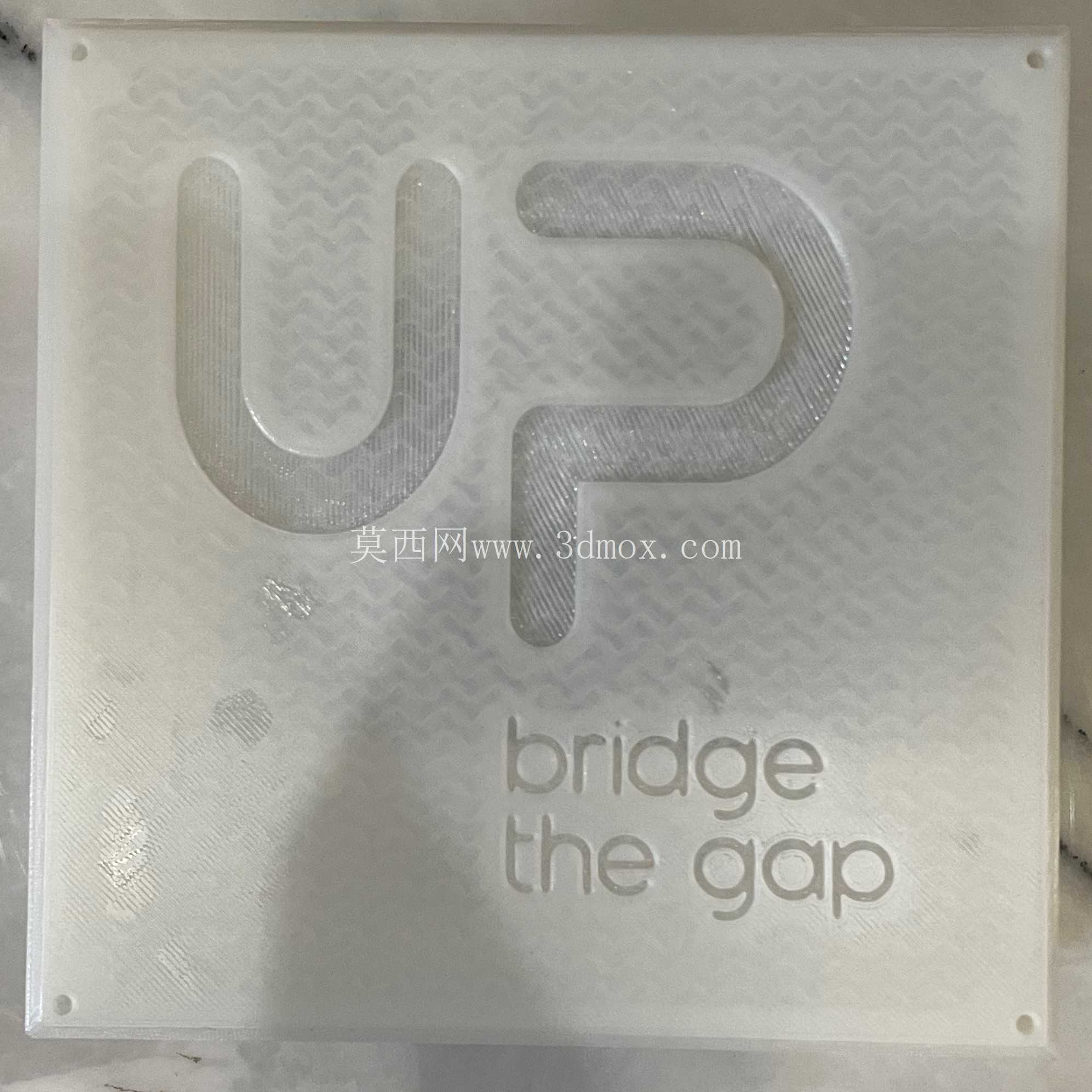

　　壳体的上下盖装配采用标准螺丝锁附方案，上盖对应位置预留了沉头孔，可以使用M4或者M3规格的螺丝直接拧入下盖的对应安装柱，螺丝拧紧后上盖表面保持平整，不会凸起刮碰到周边堆叠的设备；安装柱的壁厚做了针对性加强，PLA材质打印后反复拆装螺丝也不会出现柱体开裂、滑牙的问题，日常调试需要频繁开盖调整跳线、更换扩展模块时，装配结构可以承受多次拆卸。

　　整个壳体采用熔融沉积3D打印工艺制作，选用PLA线材即可满足使用强度要求，打印时设置30%比例的Gyroid三重周期极小曲面填充，这种填充结构内部是互相连通的多孔晶格，相比同密度的直线网格填充，抗弯折、抗冲击性能更均匀，壳体受到侧面挤压时不会沿填充层纹方向直接开裂，同时晶格内部的空隙也能辅助辅助热量扩散，不会像实心壳体那样把热量闷在壁面内。打印适配主流桌面级FDM设备的成型尺寸，壳体拆分后的部件可以一次性在打印平台上排布，不需要额外做拼接结构，成型后去掉支撑就可以直接装配。

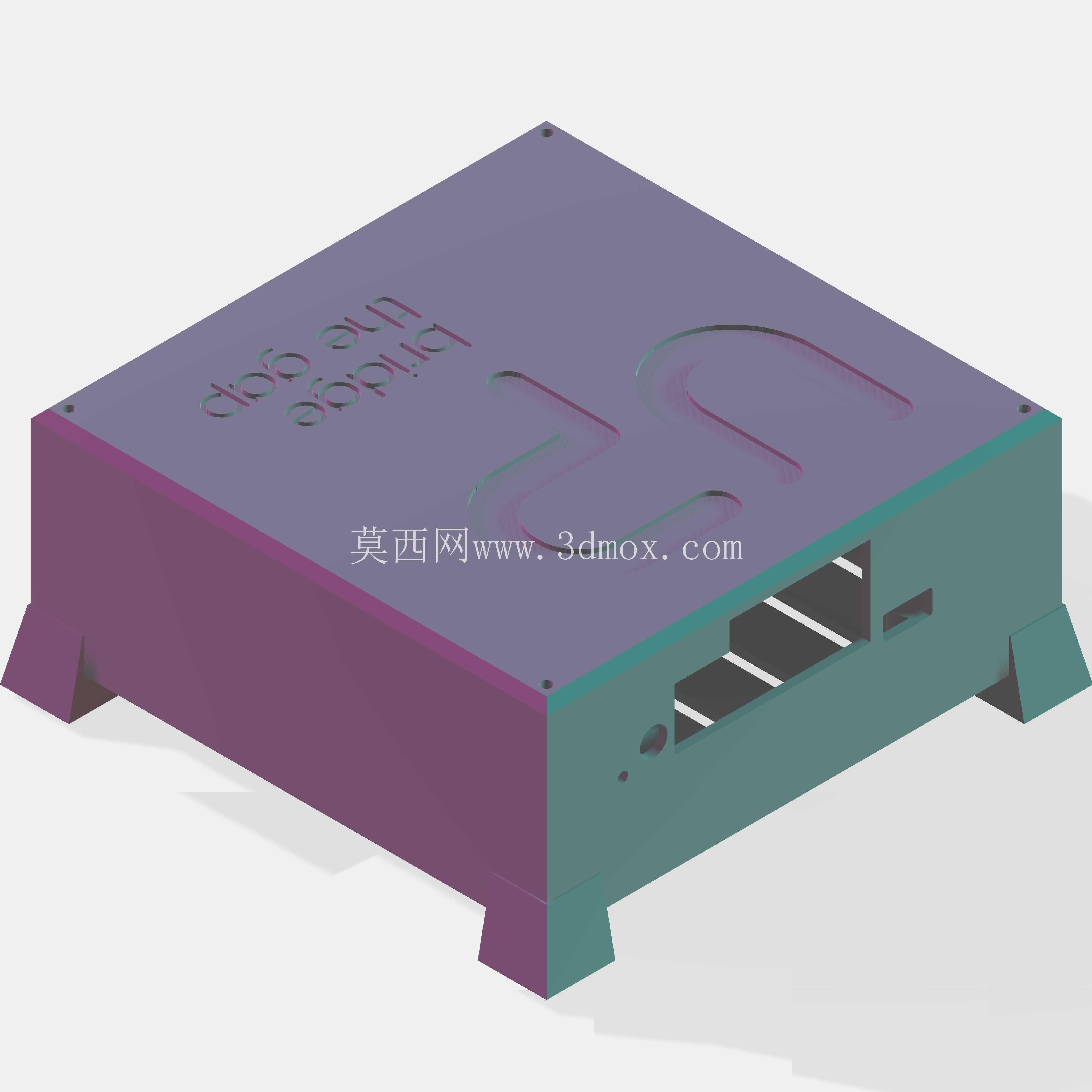

　　外形尺寸完全围绕内部器件的最小包络设计，没有多余的外凸结构，整机可以直接固定在标准机柜的安装板上，底部支腿的高度同时兼容桌面平放和壁挂安装两种场景，壁挂时支腿和墙面之间留出的间隙同样可以作为进风通道，不会因为贴墙安装损失散热能力。
