RadxaX2L开发板3D打印防护外壳结构

　　这套壳体结构面向嵌入式单板计算机的桌面部署、边缘计算节点搭建、小型工控终端改装以及创客项目集成场景，核心作用是为裸板状态的Radxa X2L提供物理防护、接口定位和稳定安装边界。裸板在实验台、设备柜或移动小车上使用时，容易受到线材拉扯、金属碎屑搭接、桌面液体泼溅和搬运磕碰影响，壳体将电路板完全约束在封闭型腔内部，同时保留所有外接接口的操作空间，使单板能够像常规工业小主机一样固定和使用。

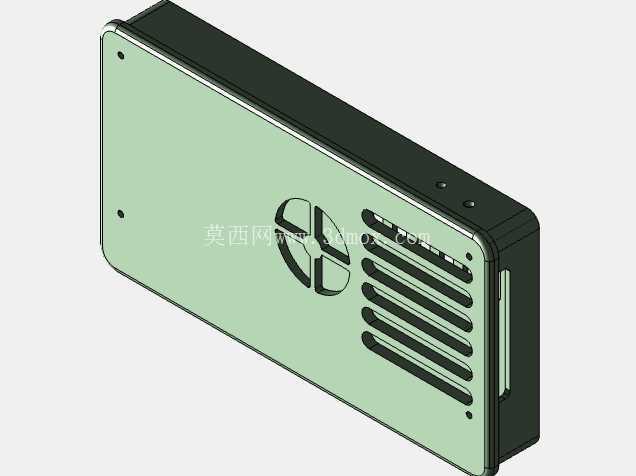

　　从实际装配逻辑看，设计先围绕电路板的板边轮廓、元件高度和接插件位置建立避让空间，再反推外壳壁厚、散热开孔和紧固件布局。底壳承担主要承载功能，板面支撑柱与电路板安装孔一一对应，柱高按照板底最高元件的高度预留间隙，避免焊点、电容或排针直接压在壳体上。上盖以平整覆盖为主，顶面布置长条状通风槽，通风槽位置避开板上高热芯片的正上方密集区，既形成空气对流路径，又减少异物直接落到芯片表面的概率。

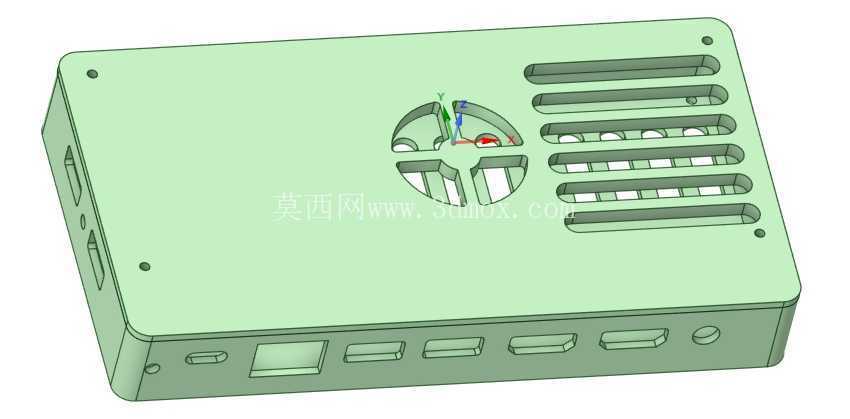

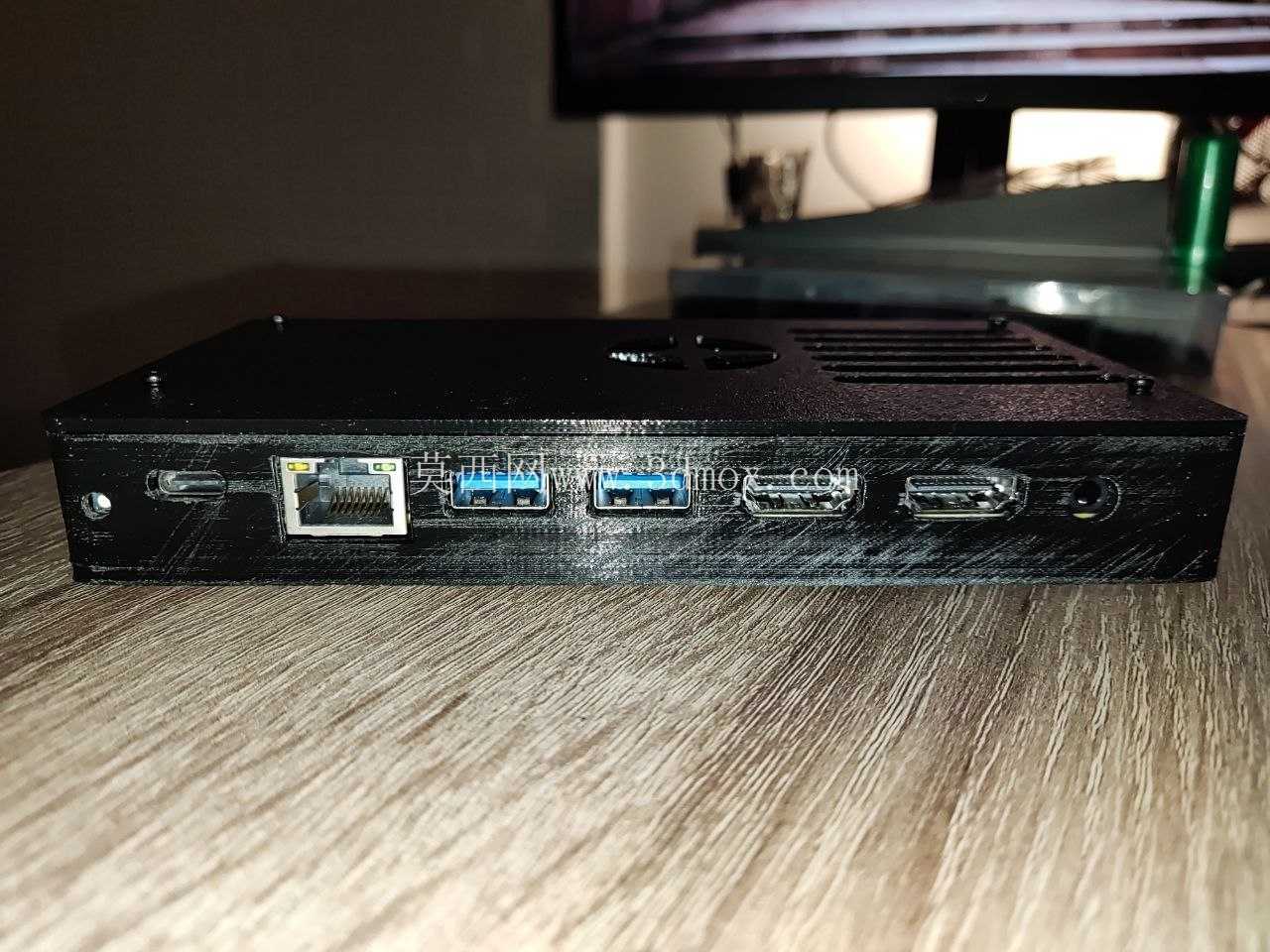

　　接口侧的开孔是整个结构中最需要控制公差的部分。前面板连续露出RJ45网口、多个USB接口、HDMI类视频接口以及相邻的小型数据或供电接口，孔位不能简单按外形矩形放大处理。每个开口都要考虑接口金属壳的倒角、插头插入时的手部空间以及线材弯头的摆动范围。网口开口需要保留卡扣按压余量，USB开口要兼顾插头外壳厚度，视频接口则需控制上下边距，防止插头斜插时与面板干涉。面板外侧不额外设置突出边框，使成品外壳保持薄型盒体形态，便于塞入狭窄设备仓。

　　安装边界方面，壳体外形跟随单板长宽方向展开，整体属于低高度扁平盒体。电路板通过螺钉固定在底壳支柱上，支柱端面与板孔之间设置垫片承压区，避免拧紧时PCB局部受力。装配所需的紧固件围绕板孔分布，六角垫片用于分散螺钉压力，不同长度的M2螺钉分别对应板与底壳、上盖与底壳的连接厚度。建模时需要把螺钉头沉台、螺母容纳槽和支柱拔模斜度一并建出，不能只保留外观面；否则打印后容易出现支柱开裂、螺钉顶到板件或上下盖错缝。

　　散热设计没有采用大面积镂空的激进方式，而是在顶盖集中开设平行槽孔，侧面依靠接口缝隙和壳体装配间隙辅助进风。这种处理更适合长期放在办公桌、控制柜或测试架内的低功耗单板：既能够让芯片周围热空气向上散出，也能维持壳体整体刚度。对于需要持续高负载运行的场景，结构上还可在芯片对应内表面预留散热器高度空间，使铜板、散热片或小型风扇的加装不必重新修改外壳主体。

　　三维建模过程中，壳体壁厚应按常见FDM打印能力设定，薄壁区域不能低于喷嘴稳定成型范围，接口孔周围则适当加厚，防止插拔线材时面板断裂。底壳边缘与上盖采用叠边配合，配合面留出均匀间隙，抵消打印翘曲和层厚误差。边角过渡以小圆角为主，内部走线区避免出现尖锐凸筋，方便网线、HDMI线和USB线从同一侧自然引出。

　　该结构的价值不在于复杂曲面，而在于把单板计算机从裸露开发板转化为可固定、可搬运、可维护的小型终端。工程师在类似项目中复用该思路时，可以先锁定PCB安装孔、接口外轮廓和最高元件三条硬边界，再安排散热槽、螺钉柱和盖体止口；这样既能保证打印件一次装配成功，也能为后续接口扩展、风扇加装和机柜安装保留足够的结构余量。
