工业闸阀结构三维建模设计作品

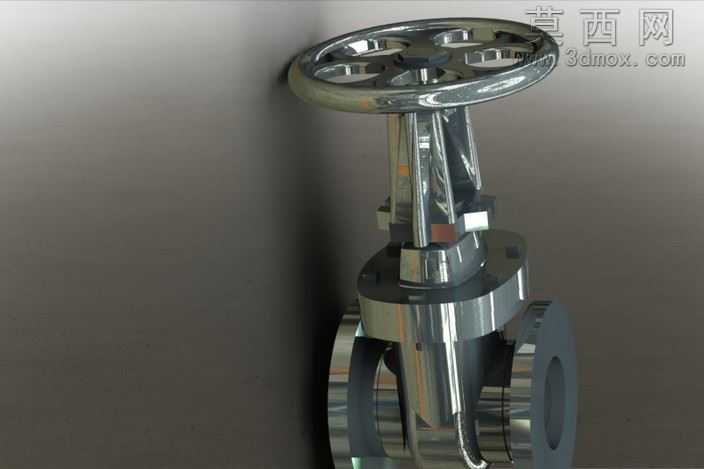

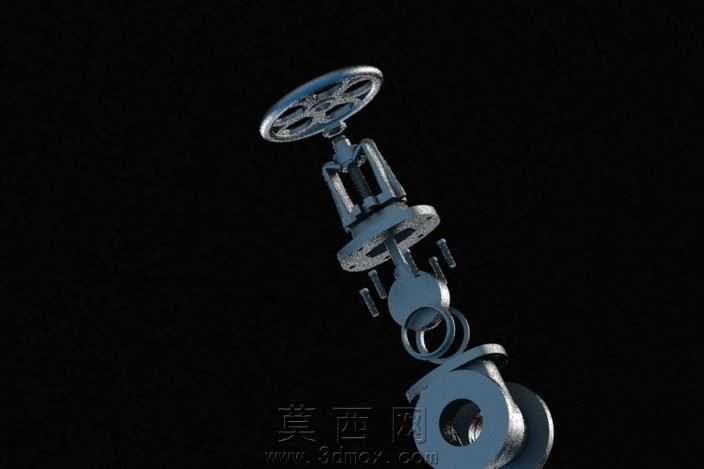

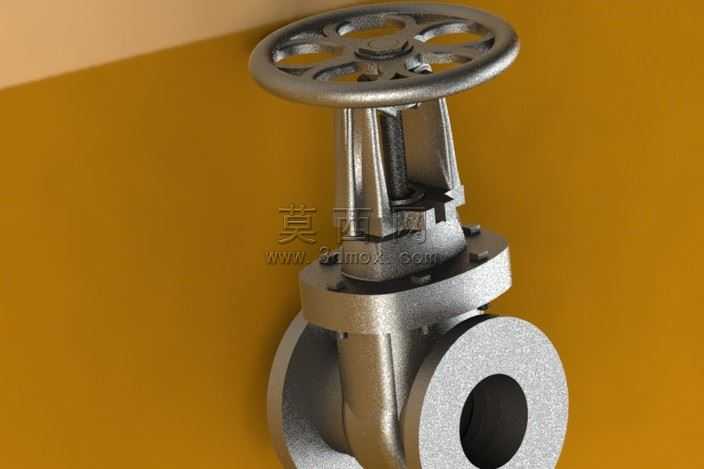

本次闸阀三维建模以二维工程闸阀图纸为核心参考依据，在三维建模环境中完成全结构的数字化还原，整体建模过程严格遵循机械零件的实际装配逻辑，从底部的阀体流道结构开始逐步向上搭建。首先构建阀体主体部分，精准还原阀体的中空流道、法兰连接端的螺栓孔位分布，以及阀体上部的阀杆配合腔体结构，所有尺寸均匹配二维图纸的标注参数，保证流道通径、法兰盘厚度、螺栓孔中心距等关键尺寸的精度。随后依次搭建闸板组件，还原楔形闸板的密封面结构、闸板与阀杆的连接卡槽，保证闸板升降过程中与阀座密封面的配合关系符合实际工况要求。阀杆部分采用阶梯轴结构建模，还原阀杆的梯形传动螺纹段、与手轮配合的方头连接端，以及阀杆中部的密封配合轴段，同时还原阀杆上部的手轮结构，精准复刻手轮的轮辐造型、外圈防滑纹理、中心与阀杆配合的安装孔位。在阀盖与填料函部分，建模时还原阀盖与阀体的连接法兰、螺栓穿装孔，以及填料函的内部腔体结构，配套的填料压盖、压盖螺栓等小零件也逐一完成建模，还原整套阀门的紧固件分布。材质渲染阶段，为阀体、阀盖、闸板等承压部件赋予铸钢材质，调整金属粗糙度参数还原铸件的哑光金属质感，阀杆、螺栓等传动与紧固件赋予调质钢材质，呈现光亮的金属加工面质感，手轮部分赋予铸铁烤漆材质，还原工业阀门手轮的深色漆面效果。渲染时采用深色背景突出金属零件的结构轮廓，通过多角度布光展现阀体的曲面过渡、零件间的装配层次，清晰呈现闸阀从手轮到阀体底部的完整传动链路，直观展示阀门的启闭结构原理，整个模型完整还原了明杆闸阀的全部结构特征，可用于机械结构教学、阀门产品展示、装配工艺模拟等场景。
