三通法兰式给料阀阀体结构设计

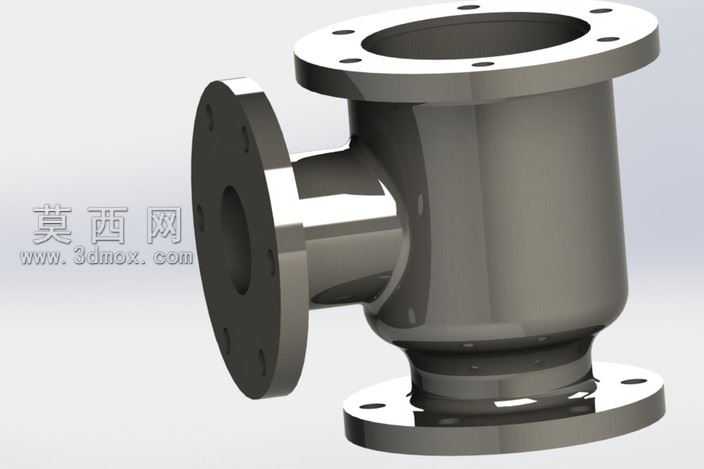

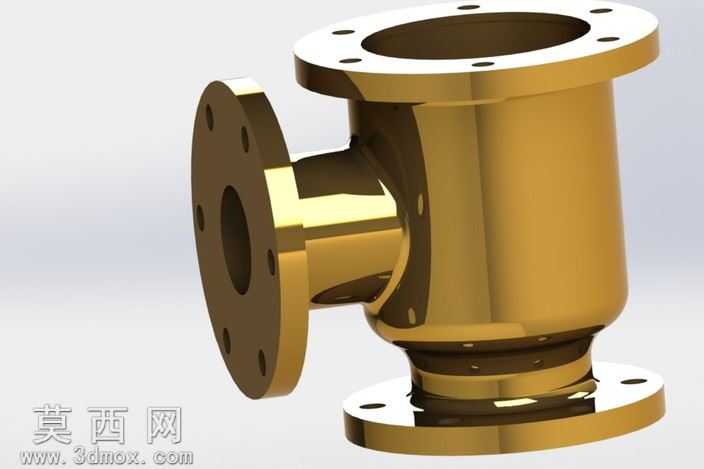

本作品为三通法兰式给料阀阀体的三维参数化建模成果，建模阶段采用自底向上的设计逻辑，先梳理阀体的功能需求：作为给料管路的介质导流与通断承载核心，需要同时对接垂直方向的主进料、主出料管路，以及侧向的支路管路，因此采用T型三通的主体构型。建模过程中首先绘制各法兰端面的安装基准草图，严格匹配法兰连接的螺栓孔分布、密封面凸台尺寸，保证三个法兰端面的形位公差符合管路安装的同轴度、垂直度要求，避免后续装配出现干涉或密封失效问题。主体流道部分采用等径过渡设计，内壁做圆角顺滑处理，减少介质输送过程中的阻力与积料风险，阀体壁厚根据承压需求做均匀化设计，在保证结构强度的前提下控制整体重量，避免材料浪费。材质渲染阶段选用金属哑光不锈钢材质，还原工业阀门常用的金属质感，通过调整材质的粗糙度、反射参数，模拟铸钢件经机加工后的表面质感，法兰密封面区域单独赋予高光金属材质，区分加工面与非加工面的视觉差异，渲染时采用三点布光方案，突出阀体的曲面过渡、法兰螺栓孔的结构细节，清晰展现各部分的结构特征。设计过程中充分考虑给料阀的实际工况，针对阀体与阀芯、密封件的配合位置预留了精准的安装止口，侧向支路与主体流道的交接处做加厚处理，避免介质长期冲刷导致的结构磨损，三个法兰端的螺栓孔采用圆周均布设计，适配通用的管路法兰安装标准，提升产品的通用互换性。整体建模过程严格遵循机械设计的规范要求，所有特征参数均可编辑调整，可直接用于后续的工程图导出、有限元结构强度校核，以及同系列不同通径规格给料阀的参数化改型设计，大幅缩短同类产品的研发设计周期。
