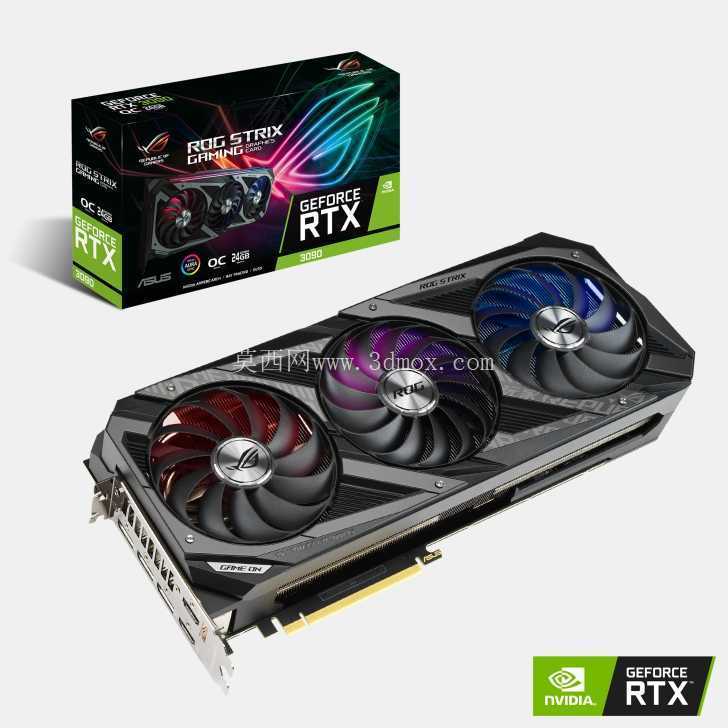

RTX3090猛禽三风扇电竞显卡精细结构

　　这套显卡三维结构还原工作，最先要锚定的是高端电竞独显在整机硬件生态里的实际装配边界——RTX3090级别的旗舰卡从来不是可以随意塞进紧凑型机箱的配件，三风扇猛禽版本的整体长度、槽位占用高度、供电接口外凸余量，都是结构工程师做机箱内部布局、工作站硬件适配时必须提前校核的硬指标。从实际装机场景来看，这类旗舰显卡主要承担重度三维渲染实时预览、8K分辨率游戏画质输出、深度学习训练算力承载、工业仿真可视化加速这几类核心任务，三风扇的散热模组设计完全是为了压制GA102核心满负载运行时的高发热量，避免长时间高负载下核心温度触碰到温度墙触发降频，打断渲染或者计算任务的连续运行。

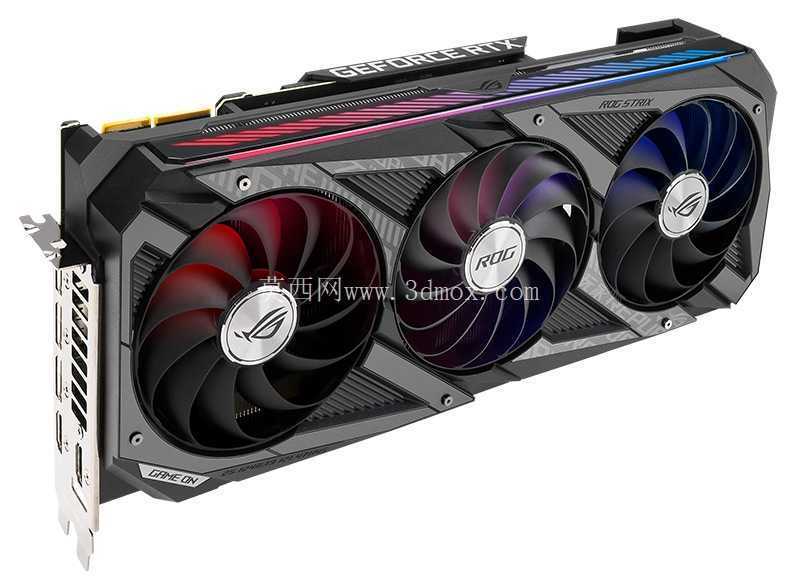

　　做外形结构拆解的时候，首先要把显卡的分层装配逻辑理清楚：最外层是三段式轴流风扇罩，三个风扇各自独立对应散热鳍片组的不同风道路径，风扇扇叶的曲面造型、扇框和外罩的卡扣配合位、外罩表面的ROG系列标志性斜切纹理与装饰开槽，都要和实际硬件的装配关系对齐，不能只做一个贴了纹理的外观壳子。风扇罩下方是贯穿显卡长度的大面积铝制散热鳍片阵列，数根热管从核心接触底座出发，按照弯曲排布路径贯穿鳍片组，把GPU核心、显存颗粒、供电MOS管这几个主要发热源的热量快速传导到整个鳍片面积上，再通过三个风扇的定向风道把热量吹出机箱PCIe槽位的通风口。

　　安装边界的校核是这类硬件三维模型最有实用价值的部分：这类旗舰卡普遍占据3个以上的PCIe扩展槽位，显卡顶部的RGB装饰条、8Pin供电接口的插接线材弯折空间，都要在模型里预留出来——很多装机工程师做小机箱适配时最容易踩的坑，就是只算显卡本体的长度，忘了算供电插头插好之后向外突出的20到30毫米余量，最后侧板盖不上。显卡尾部的金属加固支架、PCB板伸出的挡板位、挡板上的HDMI和DP接口开孔位置，也要和标准机箱PCIe挡片的安装尺寸完全匹配，挡板上的固定螺丝孔位要对齐机箱立柱的螺柱位置，避免装配时出现孔位偏差。金手指部分的长度、缺口定位特征也要准确还原，对应主板PCIe x16插槽的插入深度，模型里可以模拟显卡插入插槽后的整体姿态，校核显卡末端和机箱硬盘架、水冷排安装位的干涉情况。

　　设计思路上，猛禽系列的三风扇布局不是简单把三个风扇并排堆在罩子里：中间风扇的转向和两侧风扇做了反向设计，减少相邻风扇之间的气流紊流抵消，扇叶的叶尖做了特殊的导流造型，降低高转速下的风切变噪音，这些结构特征在三维建模时都要通过曲面特征逐一还原，不能用统一的风扇特征阵列敷衍。显卡背部的整块金属加固背板也不是单纯的装饰件，它一方面可以避免长尺寸PCB在长期使用中因为自重、插拔受力发生弯曲变形，另一方面背板对应核心和显存的位置也贴有导热垫，把背面元件的热量传导到背板上辅助散热，背板上的镂空开槽、品牌标识凹陷、固定螺丝的沉头位，都要和正面的风扇罩、PCB板的螺丝柱位置一一对应，保证整套装配体的干涉检查结果完全符合实际装配逻辑。

　　从硬件选型的工程视角来看，把这类显卡的完整三维结构纳入标准件库，做工作站整机布局、定制水冷改装、ITX小机箱结构设计的时候，就可以直接在装配环境里调入模型，提前预判风道走向、线材走线路径、显卡支撑支架的安装位置，不用等硬件到手才发现结构干涉，大幅减少整机结构设计的反复修改成本。建模过程中对风扇转动间隙、鳍片和风扇的安全距离、PCB板上电容元件的高度余量的还原，也能给改装分体水冷头的设计者提供准确的尺寸参考，保证水冷头底座可以完全贴合核心和显存颗粒，不会因为元件高度差出现压合不严的问题。
