越野底盘折臂举升装载作业车结构

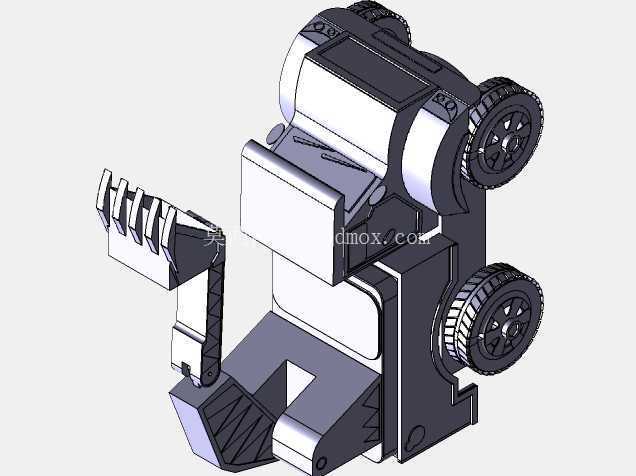

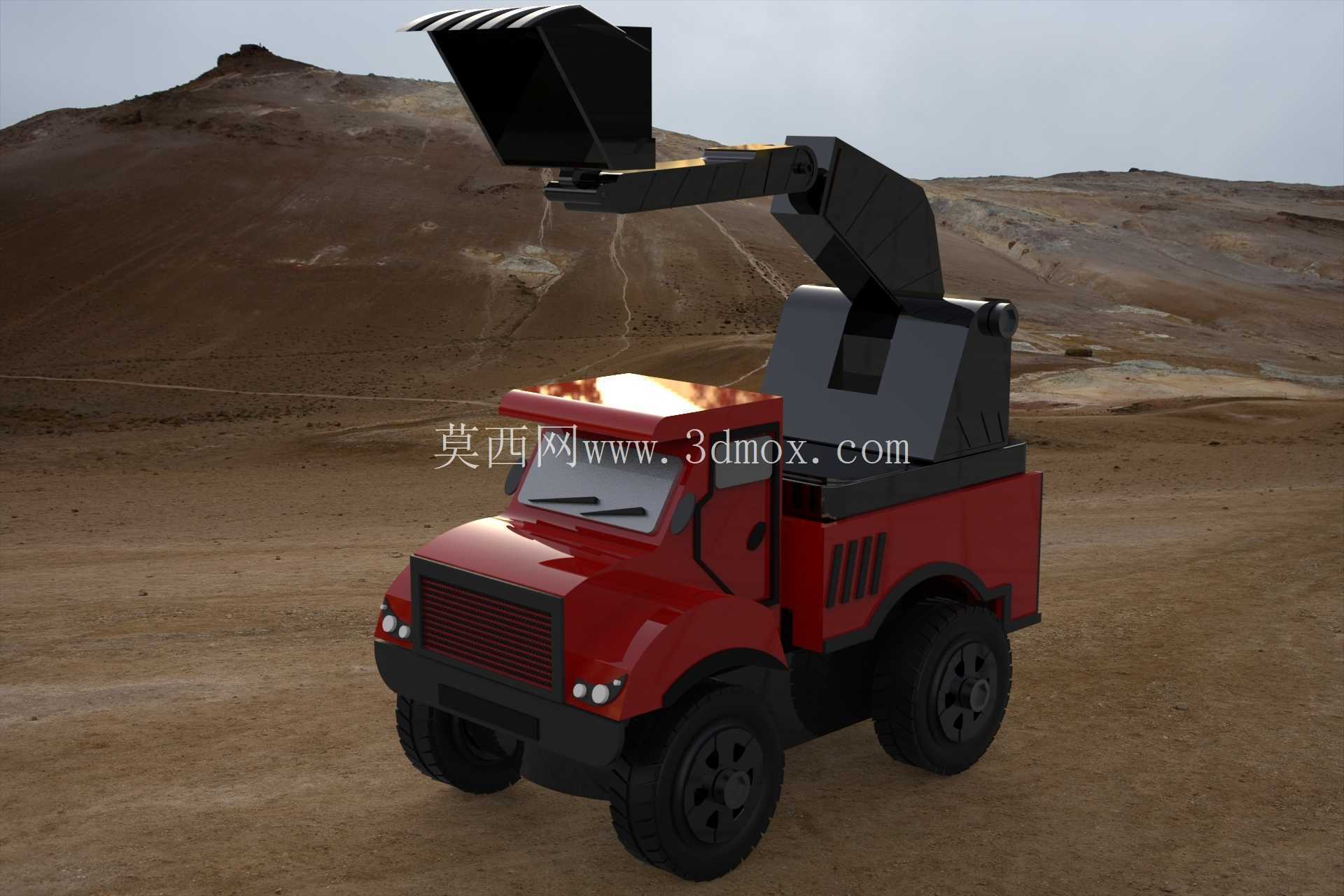

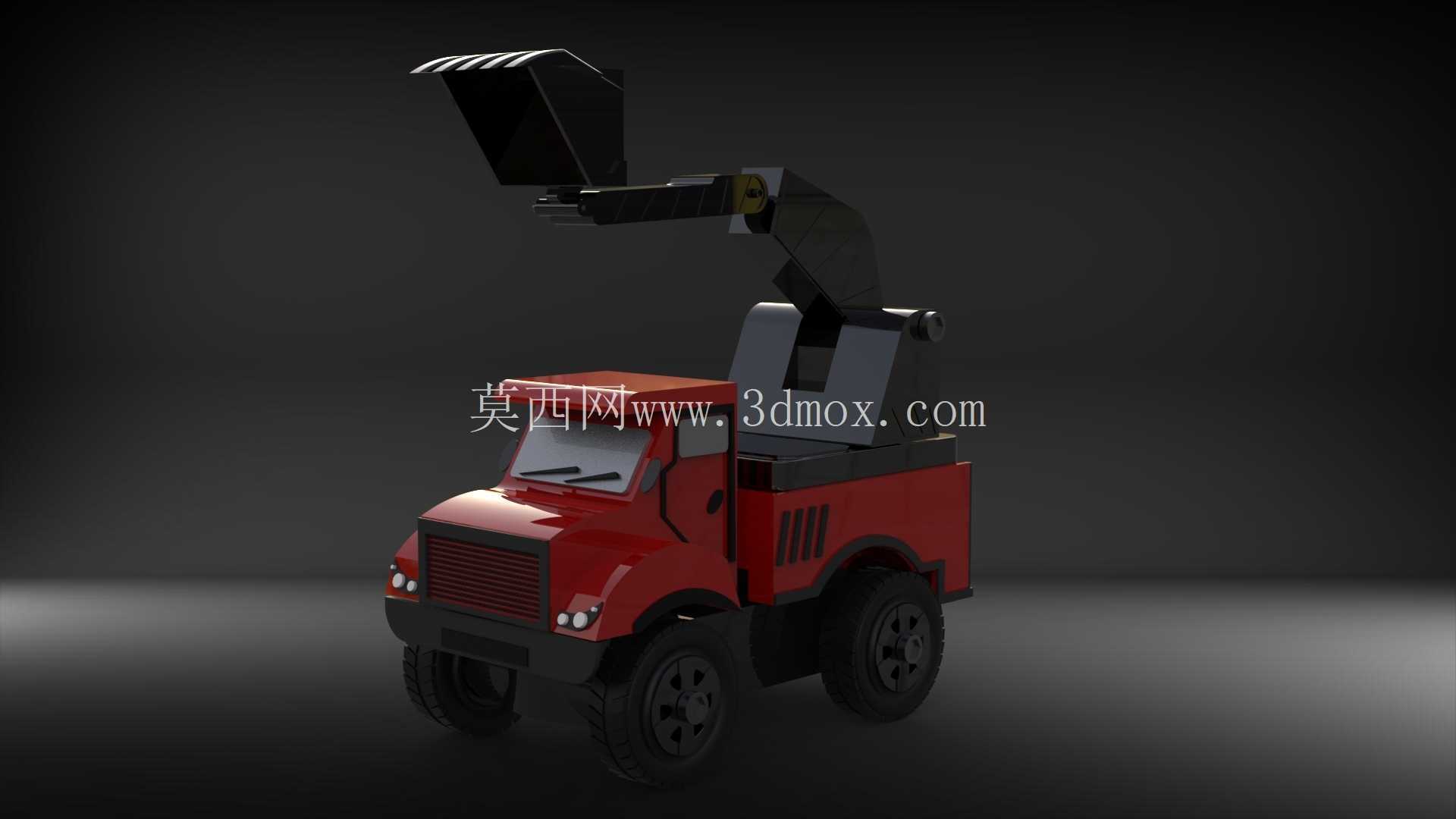

　　该作业车采用越野轮式底盘与后置折臂举升装载机构组合的布置形式，主要面向非硬化场地内的短途转运、散料装卸、轻型设备举升和应急辅助作业。整机外观以红色驾驶室与黑色工作装置形成明显分区，前部保留卡车式车头、轮边行走和前保险杠结构，后部承载回转、折臂、料斗及液压执行部件，整体比例紧凑，适合在矿山便道、工地临时道路、野外维护点等空间受限区域进行机动作业。

　　从实际用途看，这类车辆并不追求高速道路运输，而是强调到达作业点后的自装、自卸和举升能力。前部底盘负责承载、转向和行驶，后部工作装置通过多段臂架将前端料斗送至较高或较远位置。料斗采用敞口斗形结构，前缘设置加强齿板，可用于推聚沙土、碎石、雪堆或松散物料；臂架收拢时，工作装置位于驾驶室后方，不显著增加整车长度；展开时，第一节臂绕后部支座抬起，第二节臂相对折转，使料斗能够越过车身侧后方障碍，完成装车、堆高、倾倒或辅助抬送。

　　结构设计上，驾驶室采用短头布置，发动机舱区域以格栅式前脸表达散热面，前灯组布置在保险杠两侧，便于野外低能见度环境下识别车体轮廓。车轮采用大直径厚胎形式，轮距与车身宽度匹配，底盘离地间隙较高，可适应坑洼、碎石和浅坡路面。车箱侧部设置竖向散热槽造型，暗示后部动力或液压系统的通风需求。驾驶室后方的工作机构基座承担臂架铰点载荷，铰点附近需要保留足够的板厚、加强肋和维修空间，避免举升偏载时引起支座开裂。

　　折臂机构是整机的核心。臂架并非单一直臂，而是由根部摆臂、中间连接段和前端斗体连接座组成，多个转动副串联布置。收拢状态下，臂架近似竖向叠放在车身后部，料斗位于高位并朝前上方，运输轮廓较稳定；作业状态下，根部铰点提供大角度举升，中间铰点调整臂架折线角度，前端斗体再通过独立铰点控制俯仰。这样的多铰点方案虽然对液压油路和铰点同轴度要求更高，但能在较短整车长度下获得更大的作业 reach，同时降低臂架完全伸直时对车身稳定性的影响。

　　料斗与臂端的连接需要重点考虑载荷路径。斗体前缘受插入阻力，侧板承受物料侧向挤压，底板承受冲击和磨损，因此斗口、斗底与铰接耳板区域应形成连续传力结构。模型中斗体前缘的齿状加强板不仅提高视觉辨识度，在真实设计中也对应耐磨件或可更换刃口；斗背与臂端连接座则需承受翻转力矩，销轴直径、耳板间距和衬套长度都要按峰值挖掘阻力及举升工况校核。

　　外形尺寸与安装边界方面，整车宽度受轮距和驾驶室宽度约束，后部机构在回转或折臂时不得与驾驶室顶盖、车箱侧板发生干涉。臂架竖直收拢时，最高点由料斗上缘决定，应核对运输限高、车库入口和现场管线高度；臂架外展时，前端斗体的横向、纵向位置会改变整车重心，需结合支腿或轮胎接地范围评估稳定性。若用于真实改装，后部基座应与车架纵梁可靠连接，液压油箱、泵阀组和管路尽量布置在重心较低且便于检修的位置；铰接点处应预留润滑通道，高压软管在臂架反复折叠时需设置固定卡和弯曲半径余量。

　　建模时可将整车拆分为底盘行驶系、驾驶室覆盖件、后部承载基座、折臂组件、料斗组件和液压执行件六个层级。轮胎、轮毂、车灯、保险杠等外观件用于表达整车姿态；臂架铰点、油缸连接座和斗体耳板则应按装配关系建立同轴约束，便于后续检查运动包络。通过折臂全行程仿真，可以观察料斗在最低取料、运输收拢、最高举升和侧后方卸料等姿态下与车身的间隙，也能为液压油缸行程、铰点位置和限位块布置提供依据。整体结构兼顾野外机动性与装载举升功能，适合作为专用作业车概念设计、机构演示和非标改装方案的三维参考。
