山猫滑移装载机工程作业设备三维结构

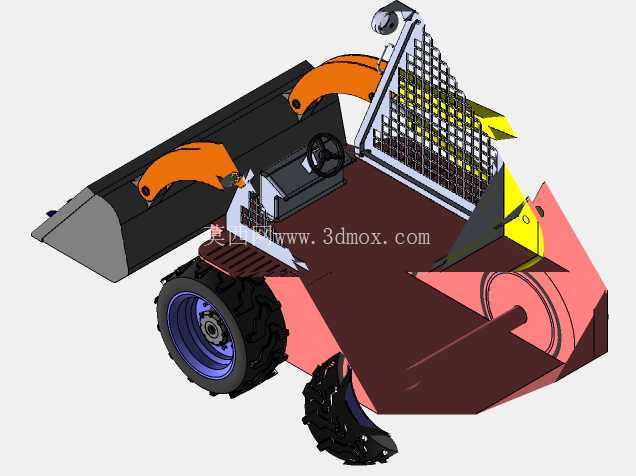

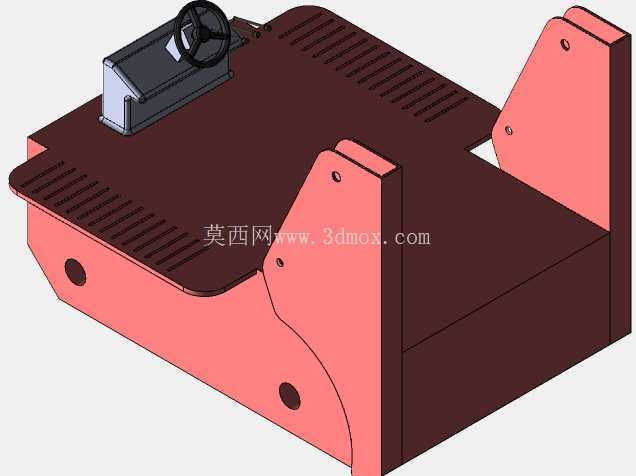

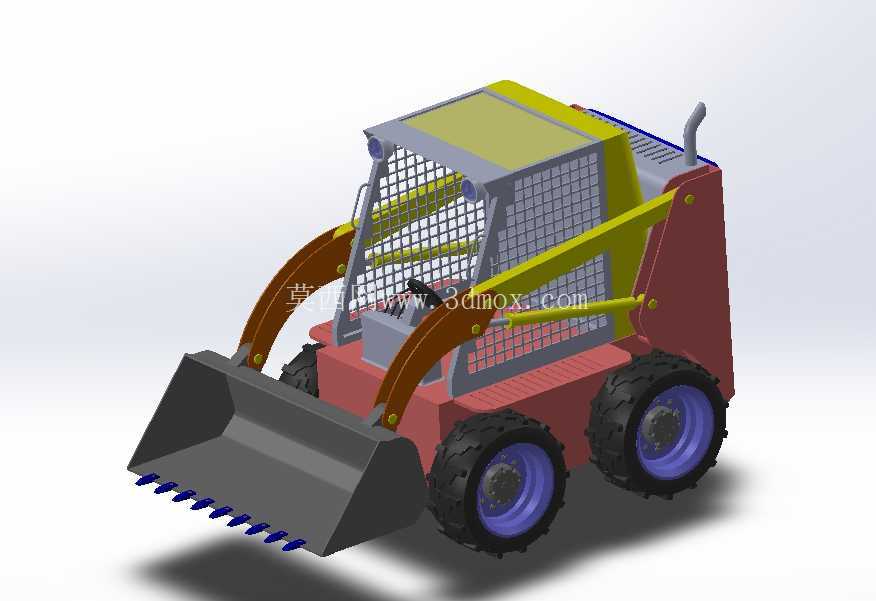

　　这款滑移式装载设备的三维结构设计，核心围绕狭小场地内的散装物料转运作业需求展开，区别于常规轮式装载机的大转弯半径设计，其采用左右轮独立驱动的滑移转向架构，可实现原地零半径转向，完全适配厂房内部、巷道作业、市政抢修、小型基建场地这类空间受限的作业场景，能在常规装载设备无法进入的狭窄区域完成散料铲装、转运、现场清整作业。从结构设计逻辑来看，整机采用前置工作装置、中置驾驶防护舱、后置动力舱的布局，将整机重心控制在前后轮轴的中心区间，保证铲装满载工况下的整机稳定性，避免前倾失稳。

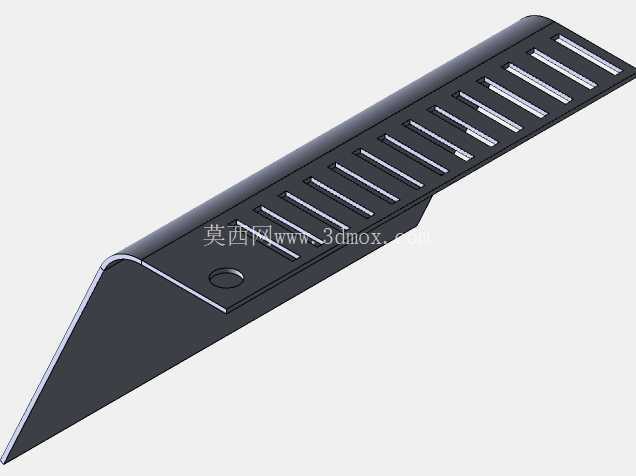

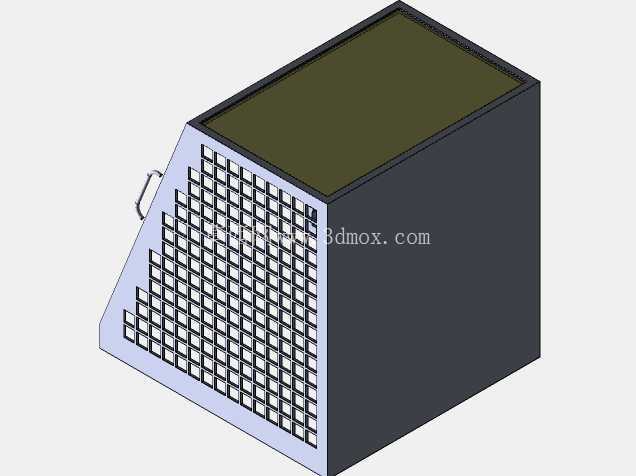

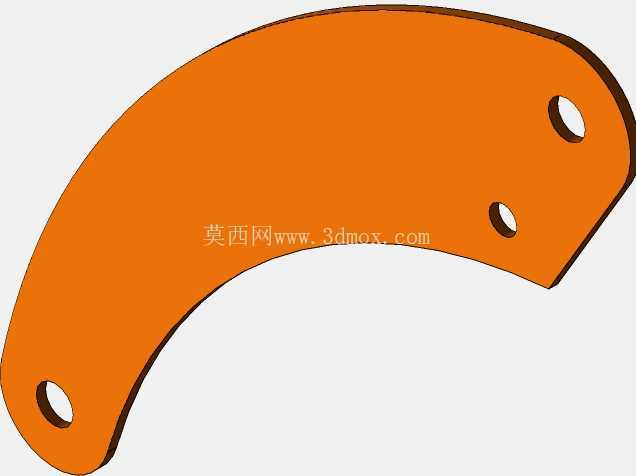

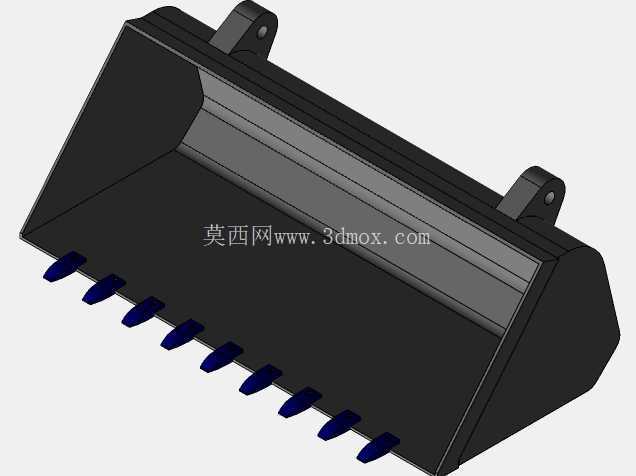

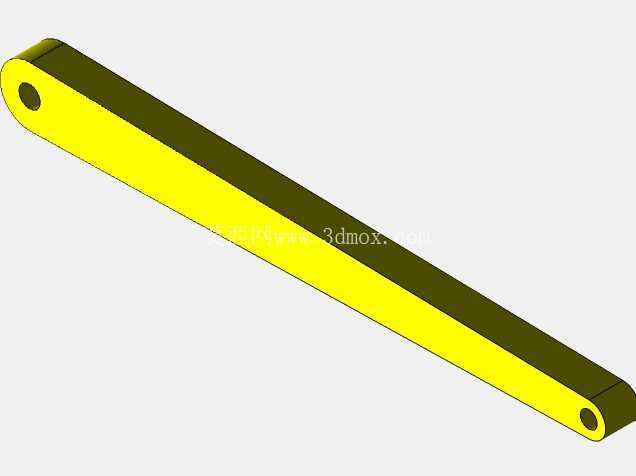

　　前置铲斗采用带斗齿的通用型散料斗结构，斗刃做了加厚耐磨处理，斗齿间距与排布角度针对沙料、碎石、建筑废渣这类常见散装物料的插入阻力做了优化，铲斗通过两组举升动臂与车架铰接，动臂的弯折弧度充分考虑了最大举升高度下的卸料角度，可直接向普通轻型货运卡车的货厢内卸料，无需额外辅助设备。驾驶舱区域采用全金属框架加防护网格的结构，网格的栅格间距经过计算，既能保证驾驶位的操作视野，又能阻挡作业过程中飞溅的碎石、物料颗粒击中操作人员，舱内的操作控件布局贴合人体工程学，操纵杆的行程与阻尼匹配滑移转向的操控逻辑，降低长时间作业的操作疲劳。

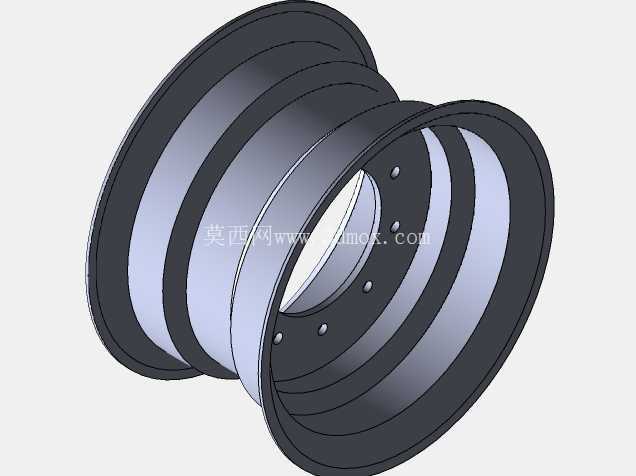

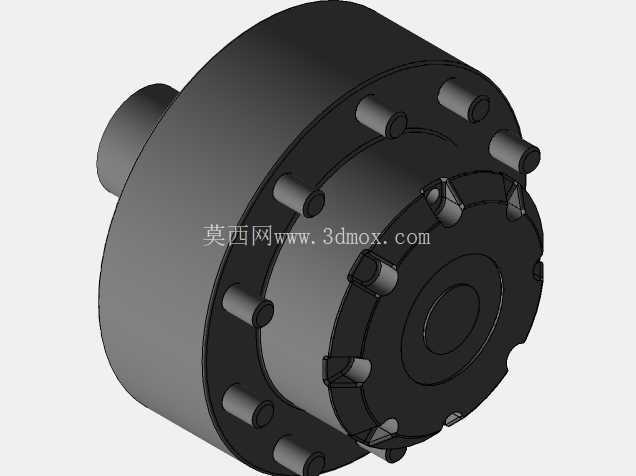

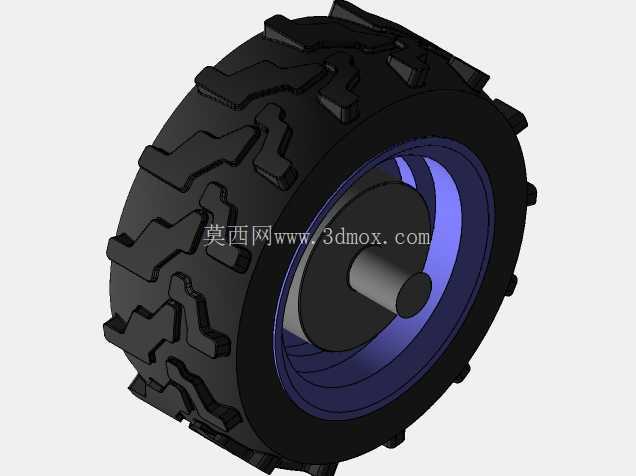

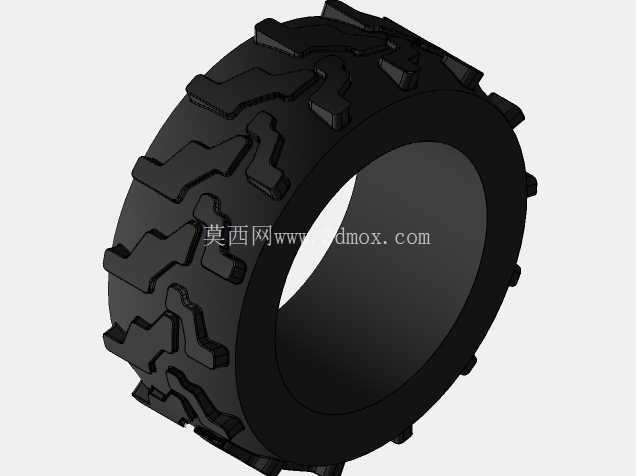

　　行走系统采用大花纹深沟槽的工程轮胎，胎面橡胶配方针对工地硬质碎石路面、松软沙土路面的附着需求做了适配，轮边驱动结构集成在车架两侧，没有传统的转向桥结构，大幅压缩了整机的横向尺寸，让设备可以穿过宽度仅略大于机身的狭窄通道。整机的外形尺寸控制严格，宽度控制在1.8米区间内，长度含铲斗在3.5米左右，高度在2米上下，可直接通过常规民用建筑的标准门洞，适配室内拆除、厂房改造、小区物业运维这类特殊作业场景。

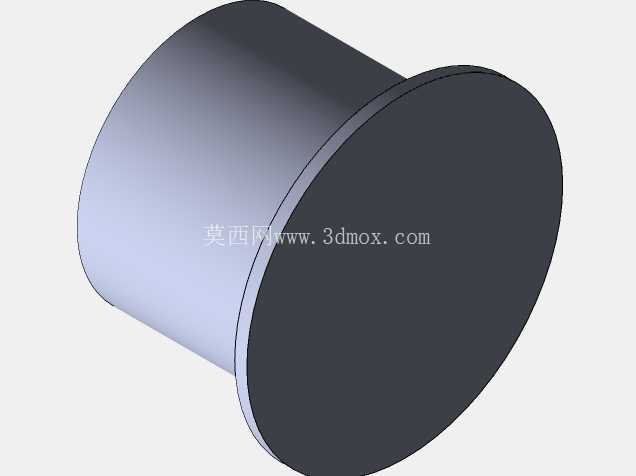

　　设计过程中对所有铰接点的安装边界做了干涉校验，动臂举升、下落、铲斗翻转的全行程内，不存在结构件之间的运动干涉，所有液压管路的排布都预留了足够的弯曲半径，避免运动过程中管路被挤压、磨损，动力舱的散热通风口布局兼顾了散热效率与防杂物进入的需求，日常维护的滤芯、油口都设置在易触及的位置，降低日常维保的操作难度。该设备除了标配的铲装斗，还可通过快换机构适配破碎锤、清扫器、抱夹等多种属具，拓展设备的作业范围，满足不同工况下的多功能作业需求，结构设计上所有连接螺栓的规格、铰接销轴的强度都经过载荷校核，保证满载举升、重载铲装工况下的结构强度，避免长期作业出现结构变形、焊缝开裂等问题。
