ESP32三十八针端子扩展接线板

　　现场调试小型物联网控制节点时，最容易被忽视的往往不是主控算力，而是引脚引出后的接线可靠性。这块扩展板把ESP32核心板压装在中央，通过两侧成排绿色螺钉端子把38个针脚转成可直接锁线的接口，适合安装在试验台、设备电控小盒、教学实训架以及产线数据采集终端里。传感器线、执行器线、电源进线不再靠杜邦线反复插拔，维护人员用小号螺丝刀即可完成压接，排查故障时也能沿端子序号逐路测量。

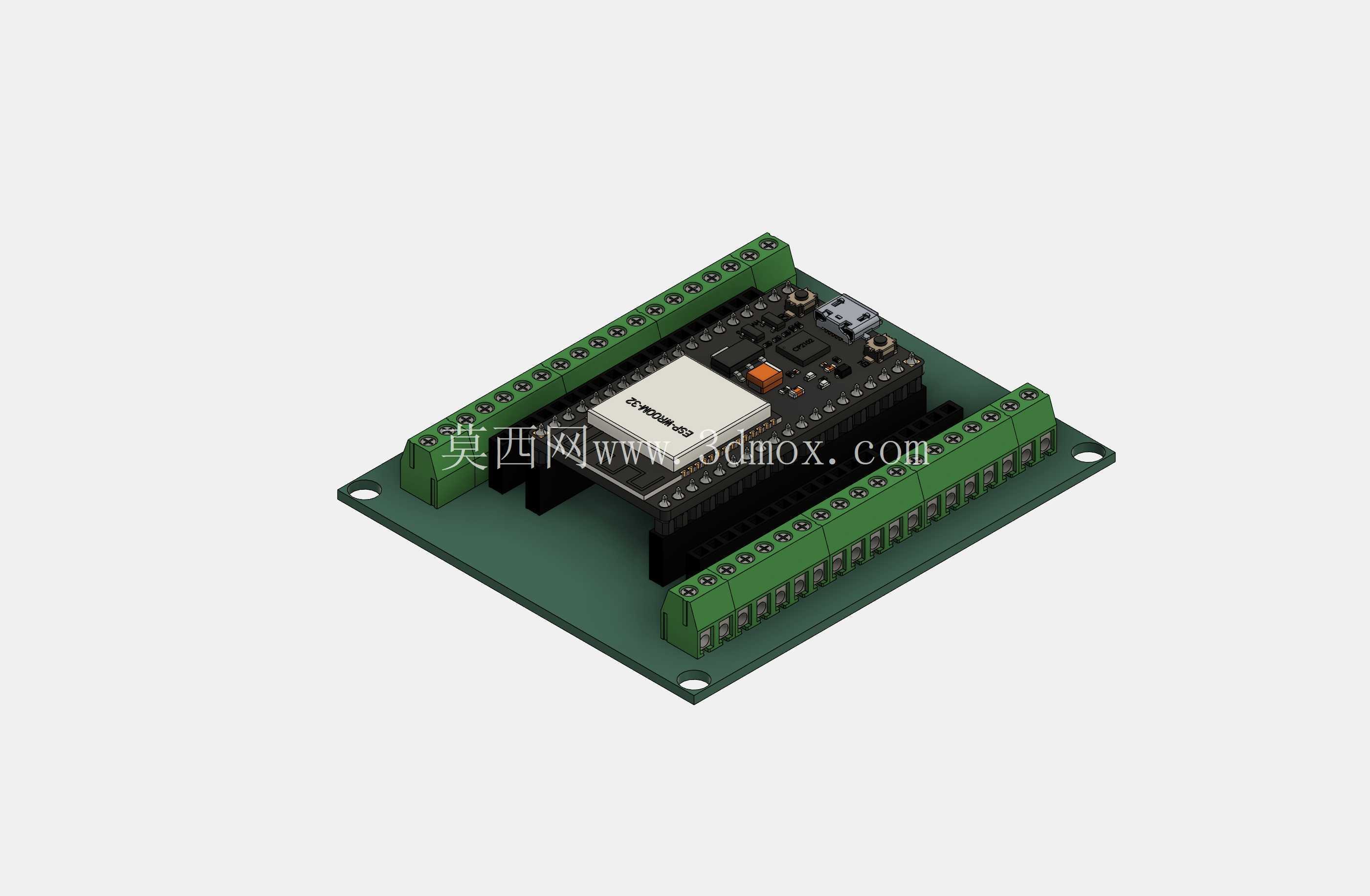

　　结构上采用一块矩形承载PCB，四角预留安装孔，孔位靠近板边，便于用铜柱或螺钉固定到底板、导轨转接板或设备内壁。板的外轮廓比核心模块宽出一圈，端子沿长边双侧布置，中间留出核心板插座与芯片散热空间。绿色端子座分段排列，每段具有独立压线螺钉，线径覆盖常见弱电信号线；端子外侧保留手指和螺丝刀操作间隙，避免相邻端子互相干涉。核心板区域采用排针/排母叠层连接，模块底面与扩展板之间形成一定架空高度，既能减少焊点触碰，也给板底元件留出避让空间。

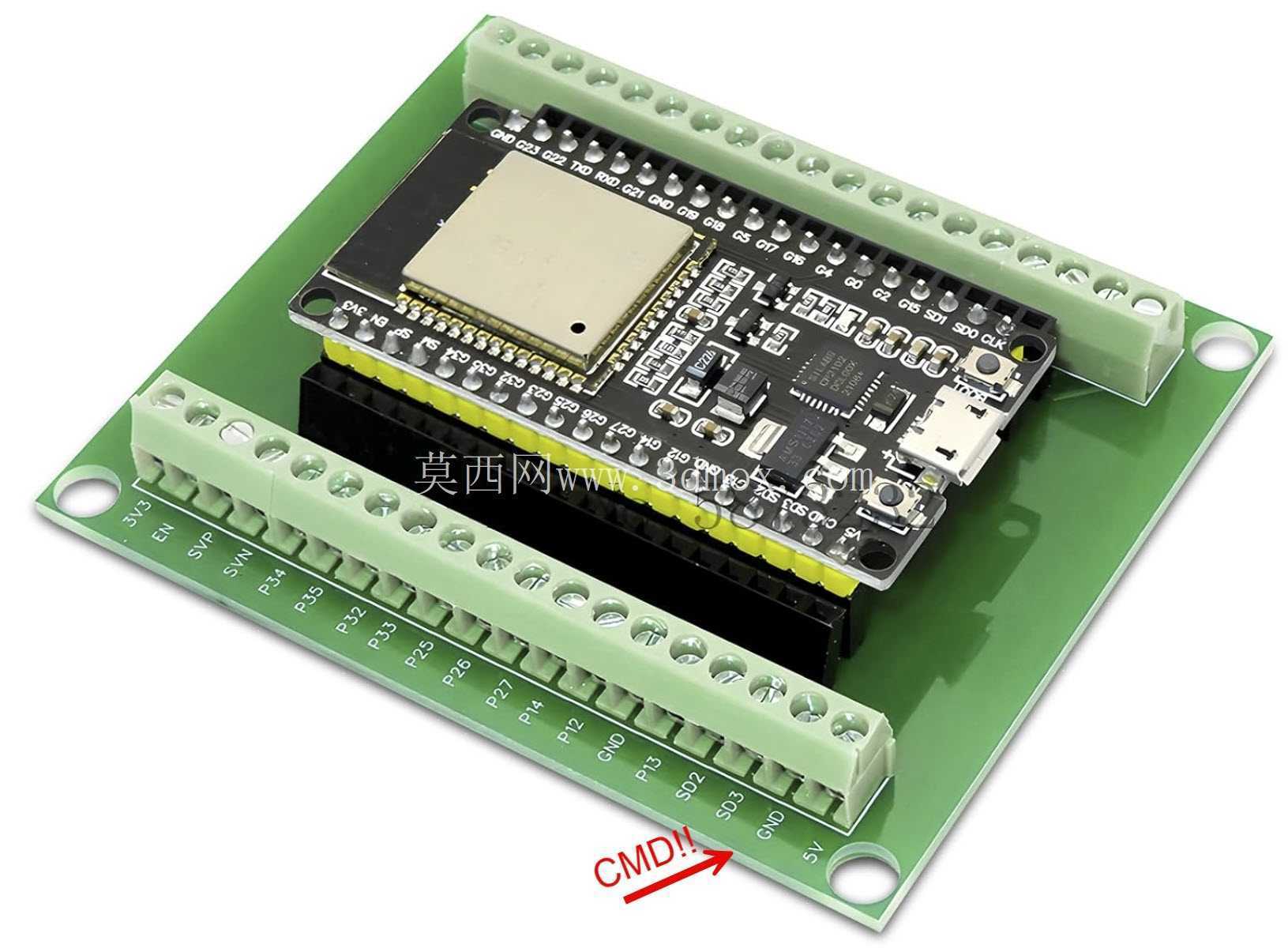

　　设计思路偏向“把开发板变成可接线控制器”。原始ESP32针脚间距小，直接引线容易松动、错插，振动环境下杜邦端子还会回缩。扩展板将细密针脚转换到大间距端子后，电气连接关系保持清晰，线缆可按端子编号绑扎。布线时需要特别注意5V旁CMD丝印的误导性：该点在常规认知里容易被当作GND处理，但实际定义并非接地，若按地线接入会造成电源短路或信号异常。三维建模和装配时应把这个丝印差异体现在说明或装配标识中，线束生产前也要对照原理图复核网络名，不能只凭丝印位置判断。

　　安装边界方面，长宽方向要为两侧端子、线缆弯曲和螺丝刀旋转留出余量；高度方向则由端子本体、核心板、顶部模块元件叠加决定，放入封闭盒体时需核对最高器件到盒盖的距离。四角安装孔附近不要布置过高元件，以免铜柱、垫片压碰焊点。若设备存在振动，可在核心板与扩展板之间增加固定支撑，减少排针长期受剪；端子进线方向建议统一朝向便于维护的一侧，线槽宽度按多根信号线并排弯曲半径估算。

　　从工程使用看，这类板子承担的是信号汇聚与快速接线功能：数字输入、继电器驱动、串口通讯、模拟量采集等线路都能在端子侧完成整理。建模时应准确表达PCB板厚、端子分段、安装孔、核心板轮廓、排针高度和顶部最高元件，避免电控盒结构干涉。对于需要批量复制的小设备，还可以在三维总装中把它作为标准控制模块，与继电器组、电源模块、导轨线槽一起校核空间，这样从原理验证转到柜内安装时，接线方式和维护路径都会更接近真实设备。
