ATSAMD21微控制器QFN封装三维结构

　　在嵌入式硬件结构设计与PCB整机布局阶段，主控芯片的实体三维封装往往是决定板卡堆叠密度、外壳避让空间与可制造性的关键环节。这套ATSAMD21微控制器三维结构，针对7.05mm×7.05mm的无引脚QFN封装形态进行完整还原，覆盖芯片本体、四周焊盘阵列与底部中央散热焊盘的全部几何特征，可直接用于电路板装配干涉检查、贴片工装定位以及整机内部空间校核。

　　从实际工程用途来看，ATSAMD21属于ARM Cortex-M0+内核的32位微控制器，广泛应用于小型化嵌入式控制场景：便携传感节点、开源硬件开发板、微型电机驱动模块、低功耗数据采集终端以及各类手持设备的主控单元。这类芯片采用无引脚贴片封装，引脚不再向外伸出，而是以盘状焊盘分布在封装体四周边缘，因此在三维建模时必须精确表达每一个侧边焊盘的节距、宽度与高度位置，否则在PCB协同设计中极易出现焊盘对位偏差。

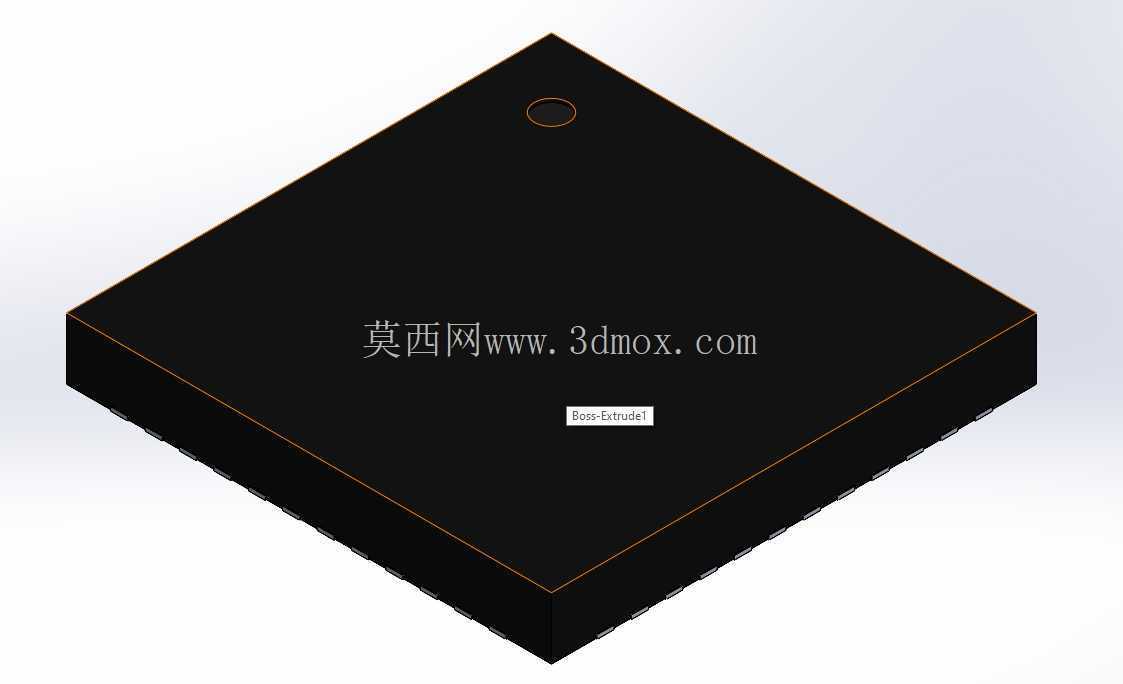

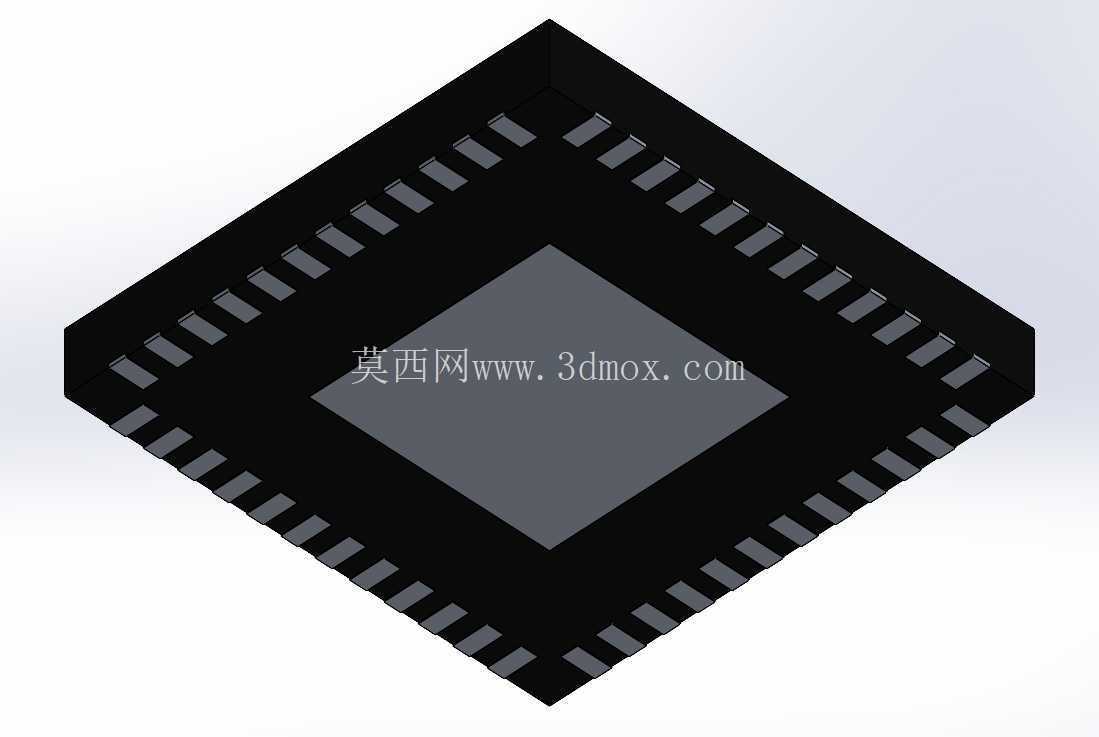

　　建模思路上，首先以封装本体为基准建立中心对称坐标系，黑色塑封主体呈正方形，顶面为平整的激光标识区域，侧面带有轻微的脱模斜度，这一细节在真实回流焊过程中影响吸嘴取件与视觉识别。四周焊盘沿四条边等距排列，转角处按工艺规范留出空位，避免角部应力集中导致焊点开裂。底部中央的大面积裸露焊盘是QFN封装的核心散热通道，建模时将其单独作为一个特征面处理，厚度略低于侧边信号焊盘，便于在装配仿真中体现焊锡浸润后的高度差。

　　外形尺寸与安装边界是这类元件三维模型最具工程价值的部分。7.05mm见方的本体占用板面极小，但设计时不能仅按本体轮廓预留空间。贴片设备的吸嘴需要在芯片上方保留取放高度，视觉对位相机需要在周边留出识别视野；返修热风枪作业时，周围元件应保持足够的热影响间距。在板卡堆叠方向上，QFN封装整体贴装高度很低，塑封体顶面距PCB表面通常仅1mm左右，这使得它特别适合超薄外壳产品，但也意味着上方不能布置过高的屏蔽罩凸起或结构筋位。

　　干涉检查环节中，三维模型能够帮助结构工程师提前发现几类典型问题：一是芯片与外壳内壁之间的安全间隙不足，灌胶或跌落时塑封体直接受力；二是底部散热焊盘下方的过孔与金属外壳形成异常接触；三是周边贴片电容、电阻的高度叠加后超出整机厚度预算。通过将封装模型导入板级装配，配合连接器、晶振、屏蔽罩等元件进行整体剖切，可以直观核对焊盘外露边与钢网开口的对应关系，也能为焊接治具的压头轮廓提供依据。

　　从可制造性角度，QFN封装的焊点位于元件侧面与底面之间，二维图纸很难表达焊盘的立体形态，而三维结构清晰呈现了侧边焊盘从封装底部向外微延的几何关系，便于工艺人员评估锡膏印刷量、回流焊温度曲线以及焊点检测路径。对于需要进行热仿真的团队，封装本体与中央散热焊盘的分区建模，也为后续赋予不同材料属性、计算芯片到PCB再到外壳的热传导路径提供了基础几何支撑。

　　整体而言，该模型围绕小型贴片微控制器的真实封装特征展开，尺寸边界紧凑、焊盘阵列规则、散热结构明确，既服务于电子设备的结构布局，也兼顾贴片生产与返修工艺的空间需求，为高密度嵌入式硬件的三维协同设计提供了可靠的元件级参照。
