宏碁W700P二合一平板键盘底座结构

　　这套三维结构围绕宏碁W700P这类带键盘底座的二合一平板展开，建模时需要同时处理平板主机、触控屏、支撑背板、键盘面盖以及转轴连接区域之间的装配关系。它不是单纯的消费电子外观件，在工程展示、产线工装、维修培训、配件开发和包装运输设计中都有明确用途。现场调试人员可以借助模型确认设备在桌面工位上的展开姿态，结构工程师能够检查平板倾斜后重心是否落在支撑范围内，包装设计人员也能据此判断合盖状态下的外轮廓和缓冲空间。

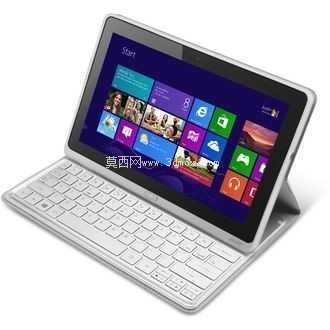

　　从实际使用场景看，该设备主要面向移动办公、车间数据录入、设备点检、教学演示和轻量级工业人机交互。平板部分承担触控显示和主机运算功能，键盘底座在展开后提供文字输入与掌托支撑，合起时又能对屏幕正面形成保护。模型中屏幕区域采用宽屏矩形面板，四周边框保留均匀宽度，前侧玻璃面与后壳之间需要体现层叠关系；背部支撑结构从主机后侧翻出，形成稳定三角支撑，使屏幕能够以适合观看和触控的角度立在桌面上。

　　键盘底座的设计重点在于薄型化和输入可靠性。键帽区域按照便携键盘的紧凑布局排列，单个按键高度较低，键面之间留有细小间隙，便于在模型中表现分件边界。底座前缘厚度较薄，靠近转轴的后侧逐渐加厚，这种形态既给内部薄膜键盘、连接板和磁吸定位件留出空间，也让整机合盖后不会显得臃肿。工程建模时不能只把键盘画成一块平板，需要把键帽顶面的微凹弧度、底边圆角、掌托区域的连续曲面以及底座外缘的包边关系表达出来，否则后续做爆炸图或装配校核时会缺少真实结构依据。

　　平板与键盘的连接边界是整套产品的关键。主机底部需要与键盘底座后侧形成定位，支撑背板则承担开合和角度维持作用。三维结构中应保留转轴附近的最小间隙，避免屏幕翻转、底座折合时出现干涉；同时要注意主机后侧摄像头、散热孔或装饰件与支撑脚之间的位置关系。设备展开后，键盘前缘接触桌面，支撑背板下端也接触桌面，两者与平板重心共同构成稳定支撑面。若在工装夹具或展示支架设计中引用该模型，需要把触控按压时产生的前倾力矩考虑进去，特别是屏幕上沿被触碰时，底座前端不能出现翘动。

　　外形尺寸方面，这类二合一设备的边界由合盖状态控制。长宽方向取决于屏幕对角线和键盘布局，厚度方向则由平板主机、键盘底座以及合盖间隙叠加决定。模型在装配时应明确三个状态：一是平板单独手持或放置的状态，二是键盘展开、背板支撑的办公状态，三是主机与底座闭合后的运输状态。不同状态下，外露面、接触面和避让空间并不相同。比如展开时背板后侧需要留出翻转角度，闭合时屏幕与键盘之间要保留安全间隙，不能让键帽直接压迫玻璃表面；底座底面则需要保持平整，以适应桌面、车载支架或工业终端柜的托盘。

　　细节处理上，屏幕正面的玻璃黑边、侧边金属或塑料边框、背部浅色壳体、键盘浅色键帽以及支撑脚的折线形态都需要区分材质和分件。触控屏显示界面虽然属于外观展示内容，但结构建模重点仍在屏框厚度、侧边接口边界、按键位置和壳体转折线。键盘四周圆角不宜过大，圆角会影响便携设备的视觉轻薄感，但边缘也必须保留工艺圆角，避免在注塑或冲压外壳上形成尖锐边。底座与平板接触的位置可通过磁吸、卡扣或定位槽实现辅助固定，模型中应体现定位面和贴合面，而不是让两个零件随意重叠。

　　在工业应用里，这类设备常被当作移动终端接入生产管理系统，因此结构模型还可用于评估外接防护套、桌面固定架、充电底座和车载支架。若用于防护配件开发，需要围绕平板四角、屏幕正面和键盘底边增加缓冲边界；若用于工位固定，则要优先保证接口、散热和支撑背板不被遮挡。整体来看，该模型的价值在于把消费电子的轻薄外观与二合一机构的支撑、输入、闭合和防护关系完整呈现出来，使结构设计人员能够在不制造实物的情况下，提前检查姿态切换、空间占用和装配干涉。
