ZX01Plus迷你主机主板结构数模

　　这套数模围绕ZX01 Plus迷你电脑内部两块核心主板展开，重点还原了板卡轮廓、接口排布、固定孔位、堆叠间隙以及外壳侧的安装边界，适合在便携计算设备、小型工控终端、桌面迷你主机和嵌入式控制盒方案中进行结构校核。实际项目里，这类小尺寸主机常被放置在显示器后方、设备控制柜内、移动工作台或狭小仪器舱中，因此建模时不能只关注主板本身的平面形状，还要把接口凸出量、接插件高度、散热件占位、线缆弯折空间和外壳避让区域一起纳入装配关系。

　　从设备用途看，N100平台面向低功耗计算场景，可承担轻量办公、边缘数据采集、设备状态显示、小型网关、教学实验终端以及简易自动化上位机等任务。它不像传统塔式计算机那样拥有宽裕的内部空间，板卡之间的距离、接口朝向和螺丝柱位置都会直接影响整机装配可行性。数模中将两块主板以粗略但可用的方式表达出来，保留了工程结构设计中最需要的边界信息：板边位置、主要芯片和高器件区域、外接端口方向、板间支撑关系以及与外侧盖板的相对位置。

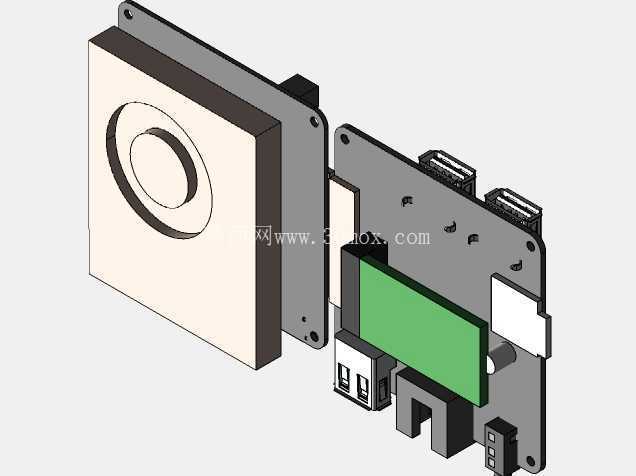

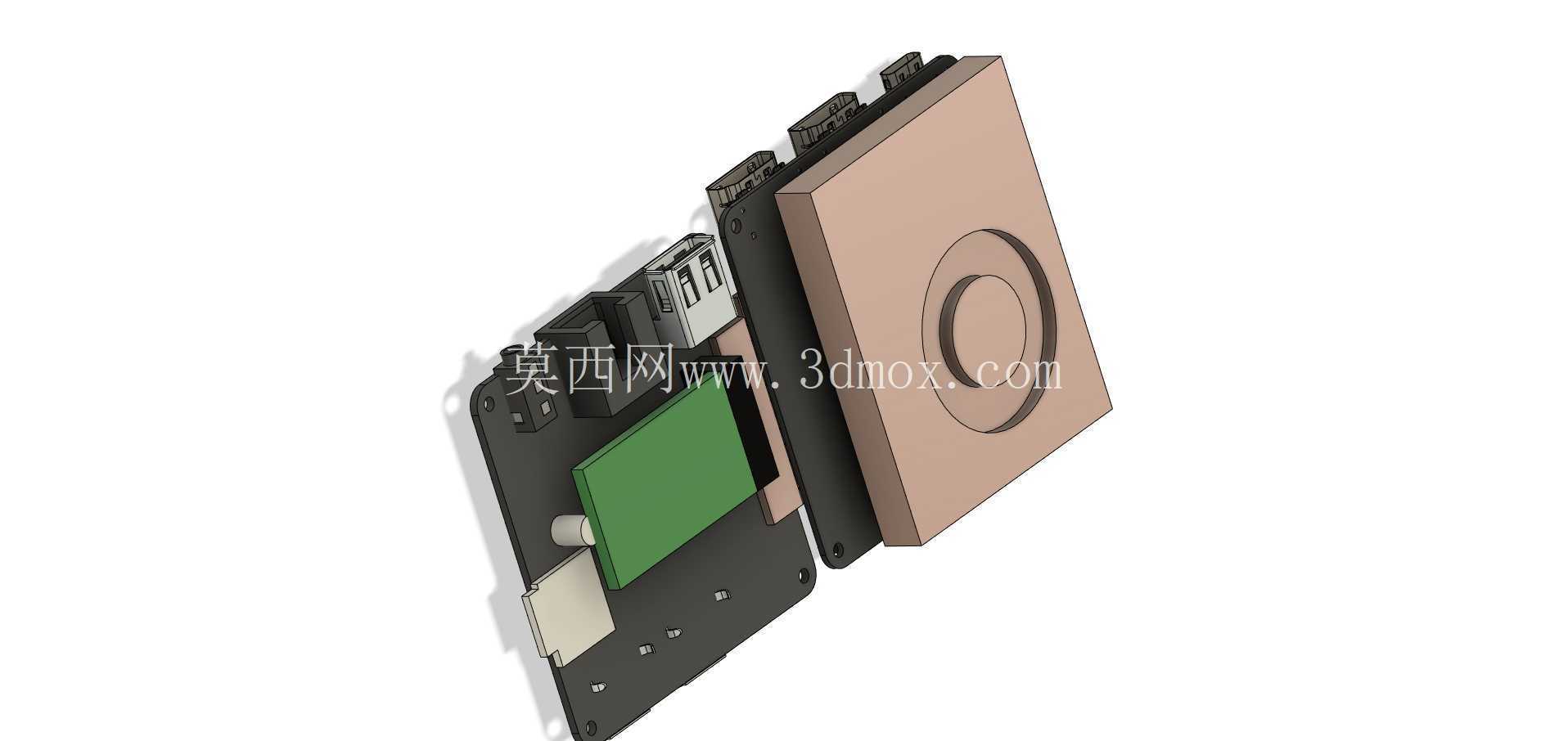

　　外形处理上，整机采用紧凑矩形布局，主板一侧集中布置数据、视频和网络等外部接口，另一侧与平整盖板相邻。盖板表面带有圆形凹陷特征，既形成外观识别区域，也在视觉上弱化大面积平面的单调感。对结构工程师而言，这个圆形特征不能只按外观件理解，它还会影响盖板局部壁厚、模具脱模方向、内侧加强筋布置以及贴标或装饰件的安装空间。若后续需要加入风扇、导热垫或金属散热片，应先核对该特征与主板高热源之间的法向距离，避免外观面与散热方案发生干涉。

　　安装边界方面，迷你主机的核心难点在于小体积内同时容纳板卡、接口、固定件和走线。主板上的孔位需要与底壳螺柱对应，螺钉锁紧后不能压迫板边器件；接口开孔要与外壳端面齐平，插头插入后不能被壳体边缘挡住；板间连接器应保留插拔余量，不能在装配时靠硬压对位。数模体现出的两块板卡并非完全叠满，而是通过局部错位给高器件和接口留出空间，这种思路在紧凑型电子产品中很常见：先确定外部接口和安装孔，再反推板卡轮廓，最后安排芯片、连接器和散热区域。

　　供电条件为12V低压输入，这使得整机可以适配常见电源适配器、设备柜直流母线以及移动供电场景。结构设计时需要在电源入口附近预留稳压板、接插件和线束空间，并考虑电源线插拔力对壳体的影响。若用于工业现场，还应在接口周围增加限位筋或防尘盖结构，减少频繁插拔造成的松动。散热方面，低功耗平台虽然热负荷不高，但封闭小壳体内仍需形成合理风道或导热路径，主板上较高的芯片区域不应被无关筋位封死，底壳与盖板之间可通过导热垫、金属衬板或散热孔进行热传导。

　　建模表达上，该模型没有追求每一个电阻电容的精细还原，而是抓住结构方案阶段最有价值的部分：板卡总体尺寸、接口实体、主要高器件、板间相对位置和外壳配合面。这样的处理方式能够提高方案评审效率，也方便后续把详细PCB文件、紧固件库和外壳零件替换进总装。对于需要做改装的设计者，可在此基础上扩展VESA挂板、导轨安装座、散热风道、防尘网或扩展支架；对于做设备集成的工程师，则可直接把它作为空间包络，用于检查控制柜内安装板、线槽、电源模块和通信线缆之间的关系。整体来看，这份数模的价值不在于呈现成品外观，而在于把迷你电脑内部最容易发生干涉的板卡堆叠和安装边界清晰地暴露出来，为小型计算终端的结构布局、接口开孔和热设计提供直接参考。
