六针SATA电源母座连接器结构

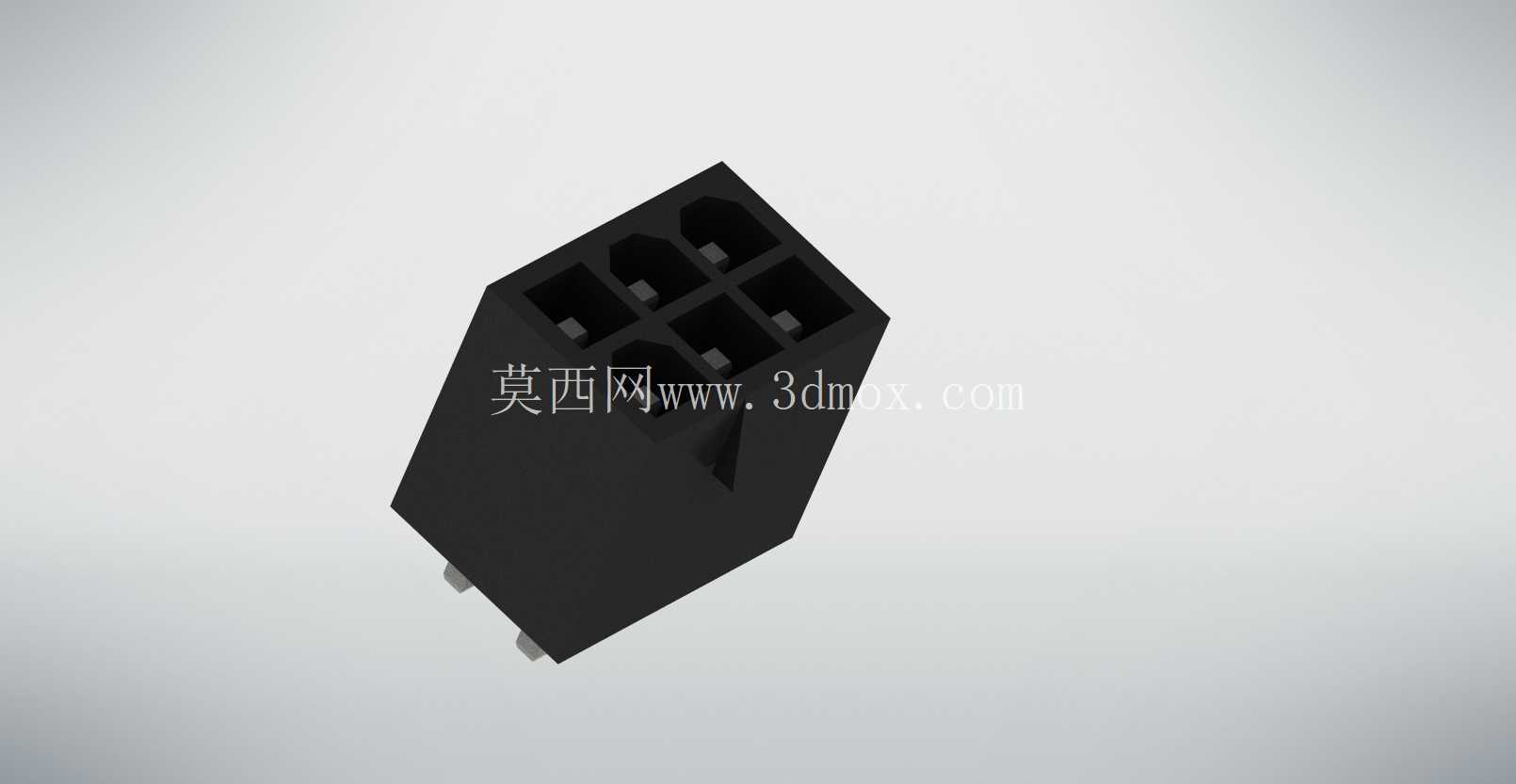

　　六针SATA电源母座是台式计算机、工业工控主机、磁盘阵列柜、存储服务器以及内置光驱、机械硬盘、固态硬盘供电链路里常见的板端或线端接插部件，整体采用黑色绝缘塑壳承载六个独立导电端子，端子按两排三列的矩阵方式排布，孔腔之间由加强筋分隔，既保证相邻触点之间的爬电距离，也能在插头反复插拔时限制端子侧向位移，避免针脚偏斜、相邻触点短路。

　　从整机装配场景看，这类接口常布置在电源输出线束末端、硬盘背板边缘或机箱内部供电转接板上，安装空间往往受硬盘托架、走线槽和风道隔板限制。建模时先依据接口配合关系确定塑壳外轮廓：主体为近似长方体的绝缘基座，前端开设六个方形插孔，插孔入口处做倒角导向，公头插入时可自动校正微小对位偏差；壳体两侧和顶部保留限位凸台与防呆结构，使插头只能按唯一方向插入，杜绝反插造成的端子顶弯。壳体后部延伸出端子保持区域，每个端子通道设置倒刺卡合位，金属端子压接导线后沿后方装入，倒刺咬入塑壳侧壁，防止拉拽线束时端子退出。

　　实际布线中，SATA供电接口承担硬盘电机启动、盘片驱动、主控电路和缓存芯片的多路供电，接触可靠性直接影响存储设备运行稳定性。六个触点分别对应不同电压与地线回路，大电流路径需要保证端子与塑孔的同轴度，若孔位间距偏差过大，公母配合会出现插拔力不均：轻则局部端子磨损加快，重则壳体胀裂。三维结构处理时，六个孔腔采用阵列与独立特征结合的方式，先建立单腔导向段、接触段和端子止挡段，再按标准间距复制，保证每一排孔位的中心距一致；孔腔周围壁厚均匀过渡，避免注塑成型时出现缩痕、充填不足或内部气孔。

　　安装边界方面，母座前端需要预留公头插入和手指或装配工具操作空间，后部要留出导线弯折半径，不能让线束紧贴壳体锐边。若用于板载连接，底部金属引脚需与PCB焊盘位置对应，引脚伸出长度兼顾波峰焊或手工焊的吃锡量；若用于线束总成，壳体尾部应设置线挡或应力释放结构，使导线弯折力传递到塑壳而不是端子压接区。模型中黑色壳体的棱角、插孔深度和底部金属出头均按实物配合关系表达，外观面简洁，内部则重点体现孔腔分隔、端子固定和防呆导向。

　　结构校核时，插拔方向是最核心的装配基准。公头进入母座后，前端导向斜面先接触，随后金属接触件进入弹性夹持区，塑壳外壁的凸台与公头锁扣配合，防止振动环境下松脱。服务器或工控设备长期运行在风扇振动、硬盘启停和机箱温差变化中，接口不能只看静态外形，还要考虑材料热胀冷缩对保持力的影响。壳体壁厚在插孔开口处适当加厚，后部则通过加强筋连接外壁，既控制塑料用量，也提高抗翘曲能力。

　　对于设备选型和结构设计人员，这类接插件的三维价值不在于复杂曲面，而在于准确表达接口占用空间、配合方向、端子排布和线束出口。将该母座放入整机装配后，可以检查硬盘托架与电源插头是否干涉、机箱侧板合上后线束是否被挤压、风道是否被粗大接头阻挡，也能用于指导注塑壳体开模、端子夹具设计和装配工位排布。通过完整还原母座外形、插孔矩阵、防呆特征及底部导电端，模型能够直接服务于供电链路布局、接插件选型校核和存储设备内部结构验证。
