树莓派4导轨式安装防护外壳结构

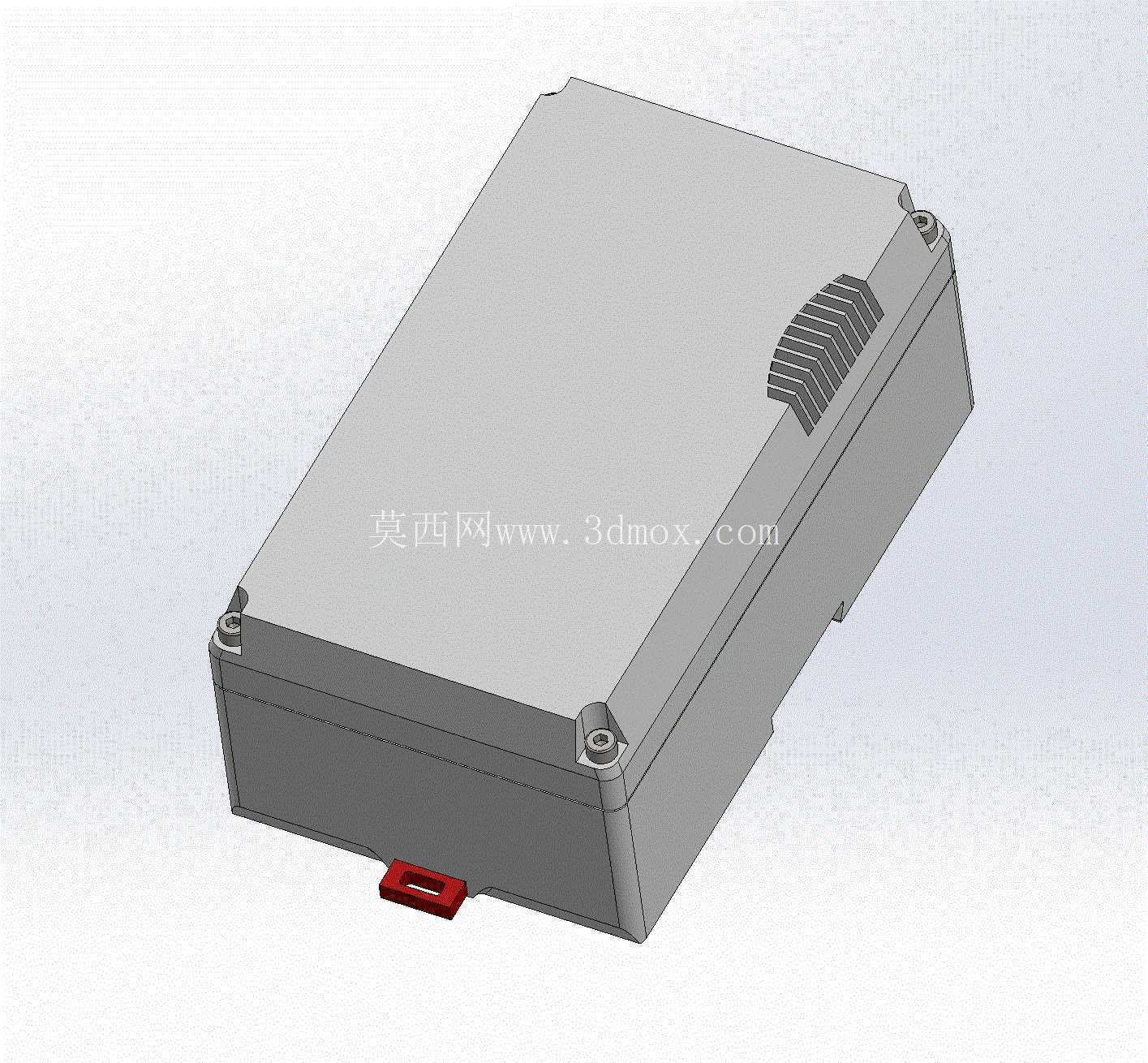

　　该结构围绕树莓派4在控制柜、家庭自动化机柜和小型工业现场中的长期运行需求展开，核心目标不是单纯包裹电路板，而是在有限的DIN导轨空间内，把主控板、扩展模块、存储部件和现场接线关系整理成可维护的装配单元。外壳采用盒式封闭形态，正面保留大面积平整区域，便于贴标、识别和后期检修；侧面与下部设置通风开槽，使板卡在持续运行时能够形成自然对流，避免密闭壳体内部热量积聚。开槽位置靠近板卡高发热区域，同时避开接线端子和外部线缆走向，既兼顾散热，又减少金属碎屑、灰尘直接落入核心接口的风险。

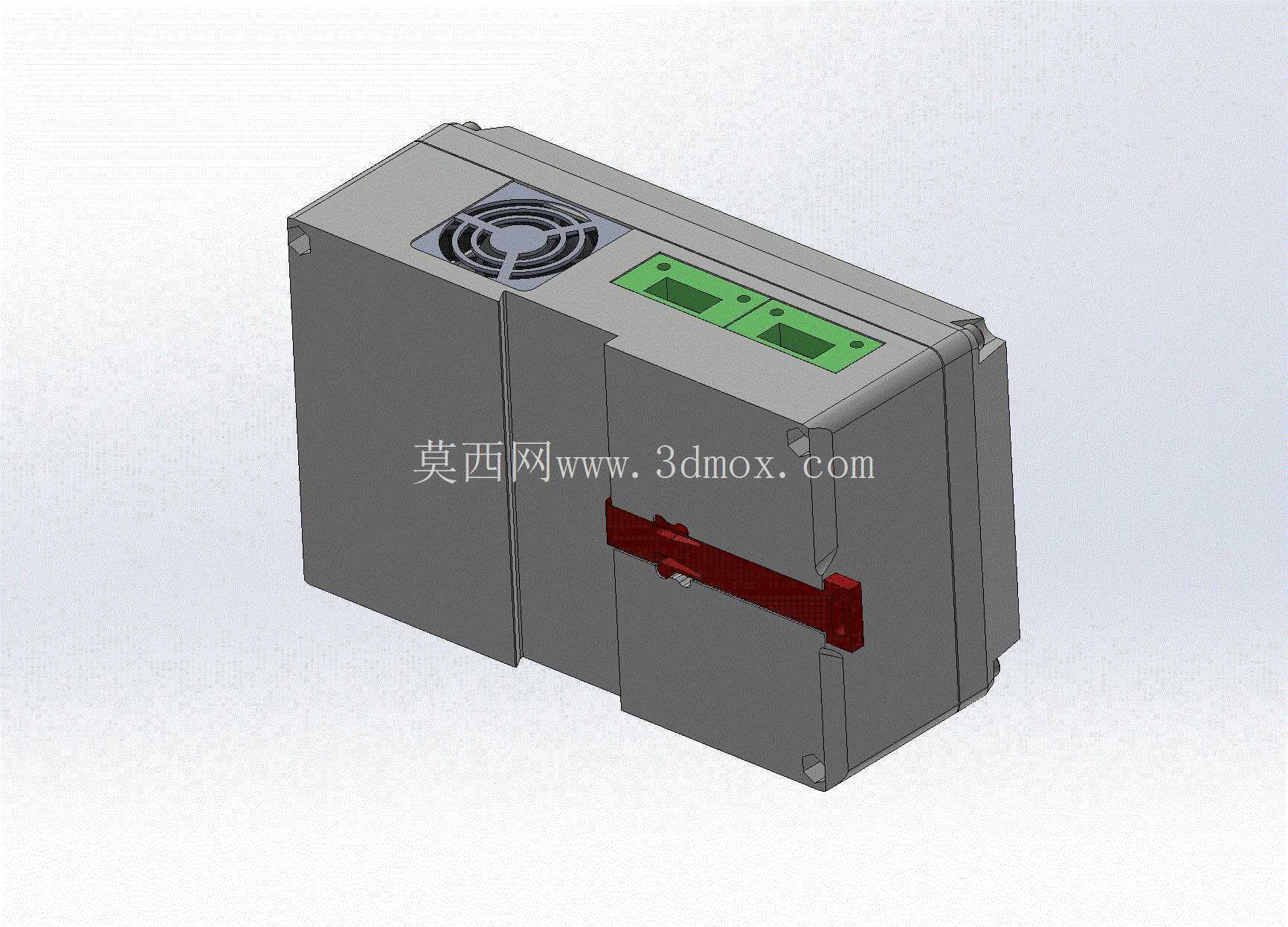

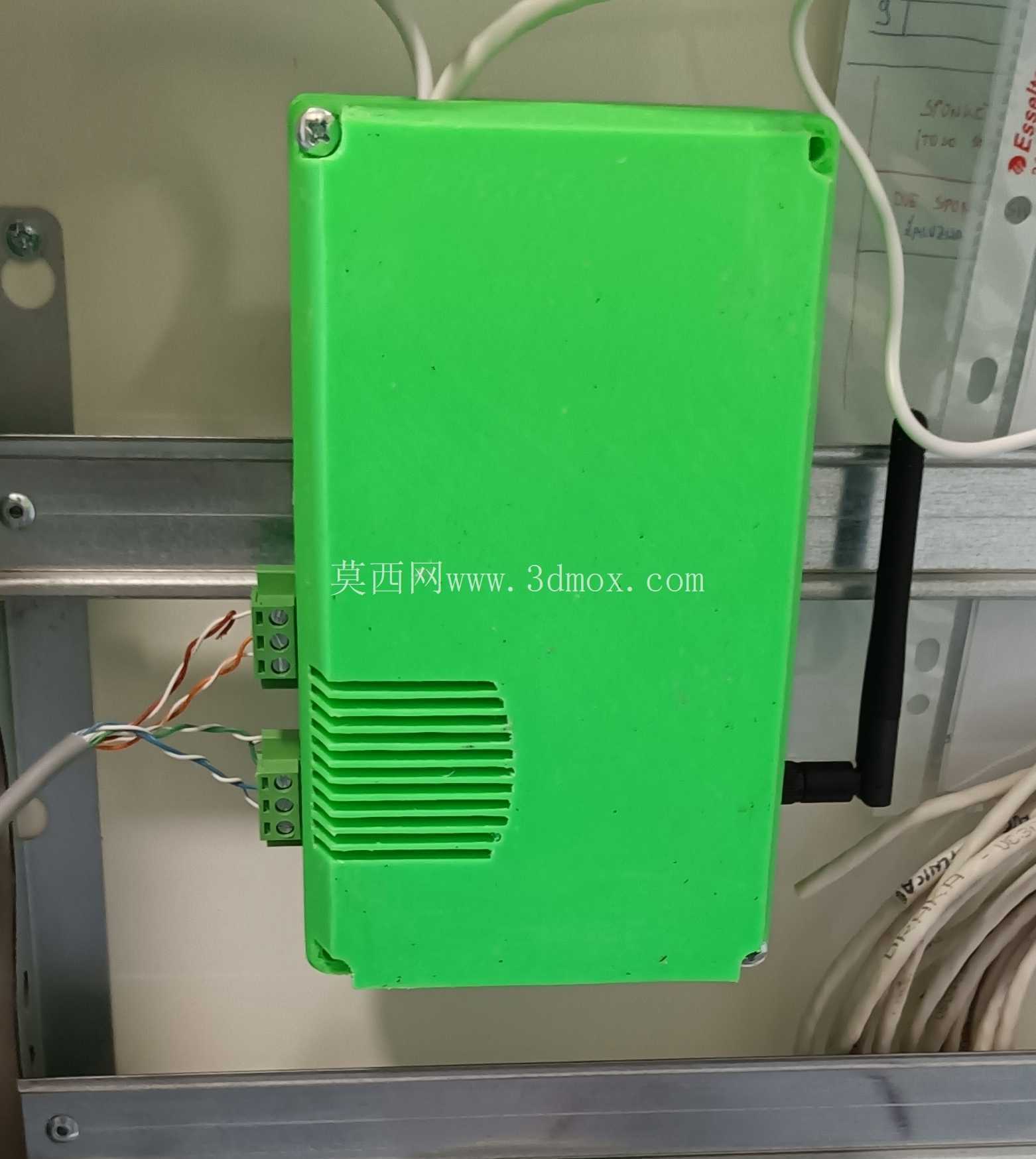

　　安装方式采用控制柜内常见的DIN导轨挂载思路，背部结构与标准导轨配合，可直接卡装在配电箱、自动化柜或弱电柜中。相比裸板放置或扎带固定，这种方式能够明确设备边界，板卡不会因线缆拉扯、检修碰撞或柜内振动而移位。壳体左右及下部预留接线空间，现场信号线、电源线可通过端子区域有序接入，线缆弯曲半径得到保留，检修时不需要大范围拆卸周边元件。对于家庭助理、数据采集、边缘控制、网关转发这类项目，柜内往往同时布置电源、继电器、端子排和网络设备，统一导轨安装可以让整体走线更规整，也方便后期增加模块。

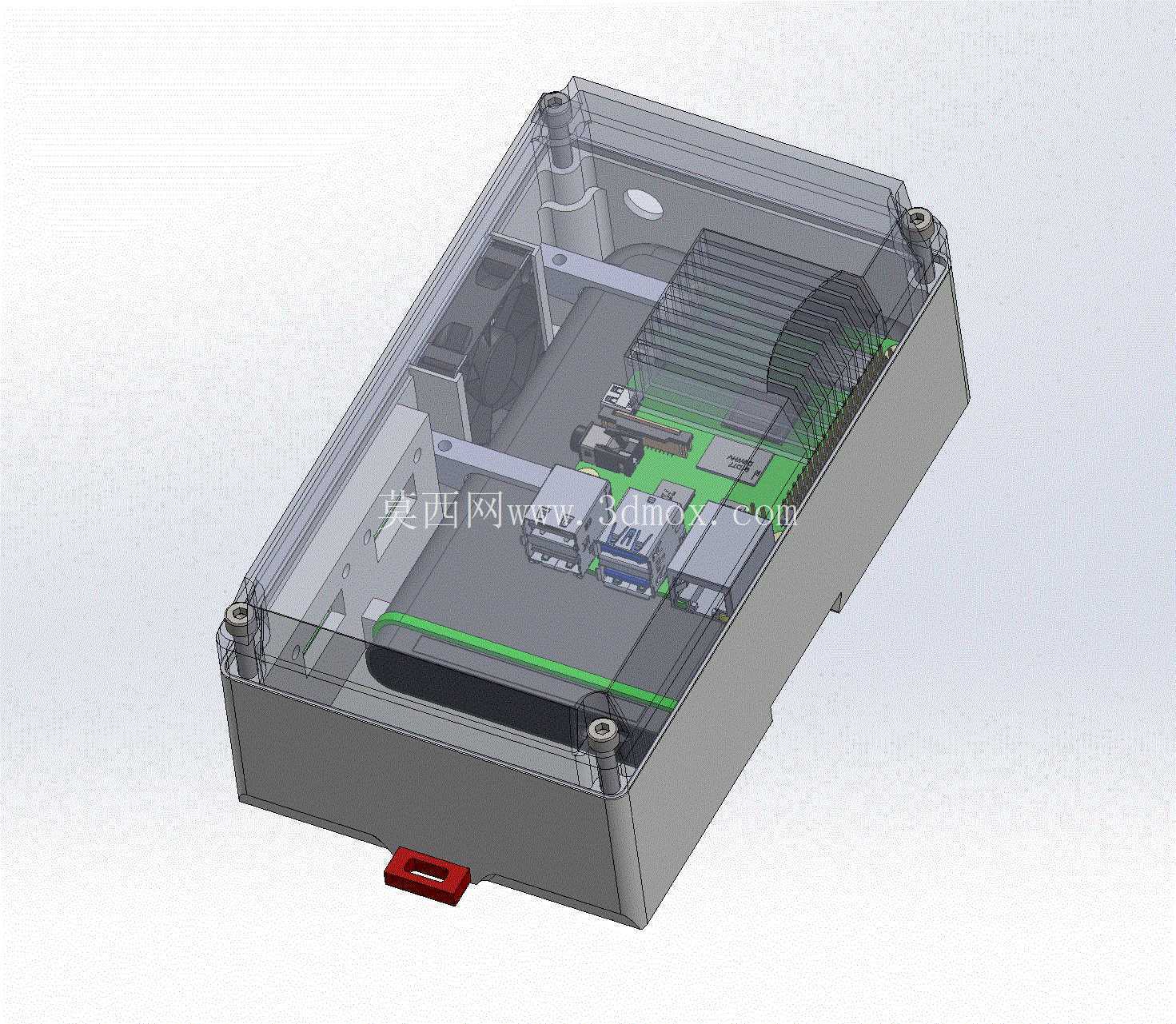

　　设计中对树莓派4的板卡轮廓、接口高度、固定孔位和散热空间进行了约束。壳体内部并非完全贴板，而是在芯片、接口和扩展件周围保留必要间隙，防止3D打印件表面公差或轻微变形导致装配干涉。外壳能够容纳SATA存储部件及扩展模块的布置需求，使树莓派不再只是裸露的开发板，而成为具备固定、防护和接线管理能力的小型控制节点。存储件与扩展模块的位置需要兼顾重心、线缆插拔和散热路径，模型在盒体深度、侧壁避让和底部支撑之间做了平衡，避免安装后出现外接线材顶壳或模块无法完全就位的问题。

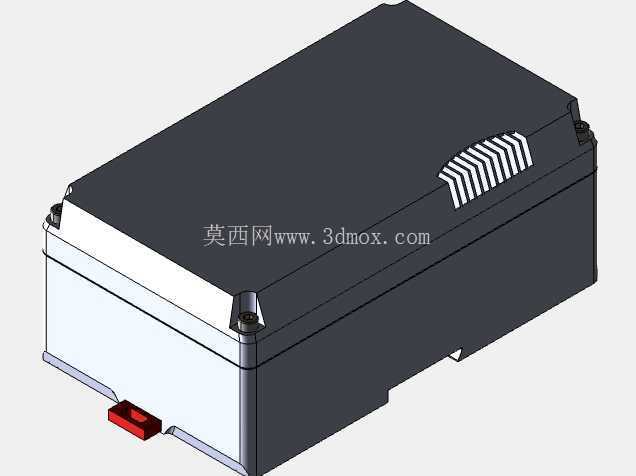

　　从外形边界看，壳体适合在密集导轨环境中单件或多件并排使用。正面高度覆盖板卡主体，侧边不过度外扩，能够减少相邻端子排、线槽和断路器之间的空间冲突。底部与端子连接区域保持开放，便于多股细线接入；上部和角部设置固定与定位结构，使打印完成后的壳体在反复拆装后仍能保持位置稳定。外壳表面的加强与圆角处理，不仅改善手持和装配手感，也能降低薄壁打印件在卡扣、螺钉孔附近开裂的概率。

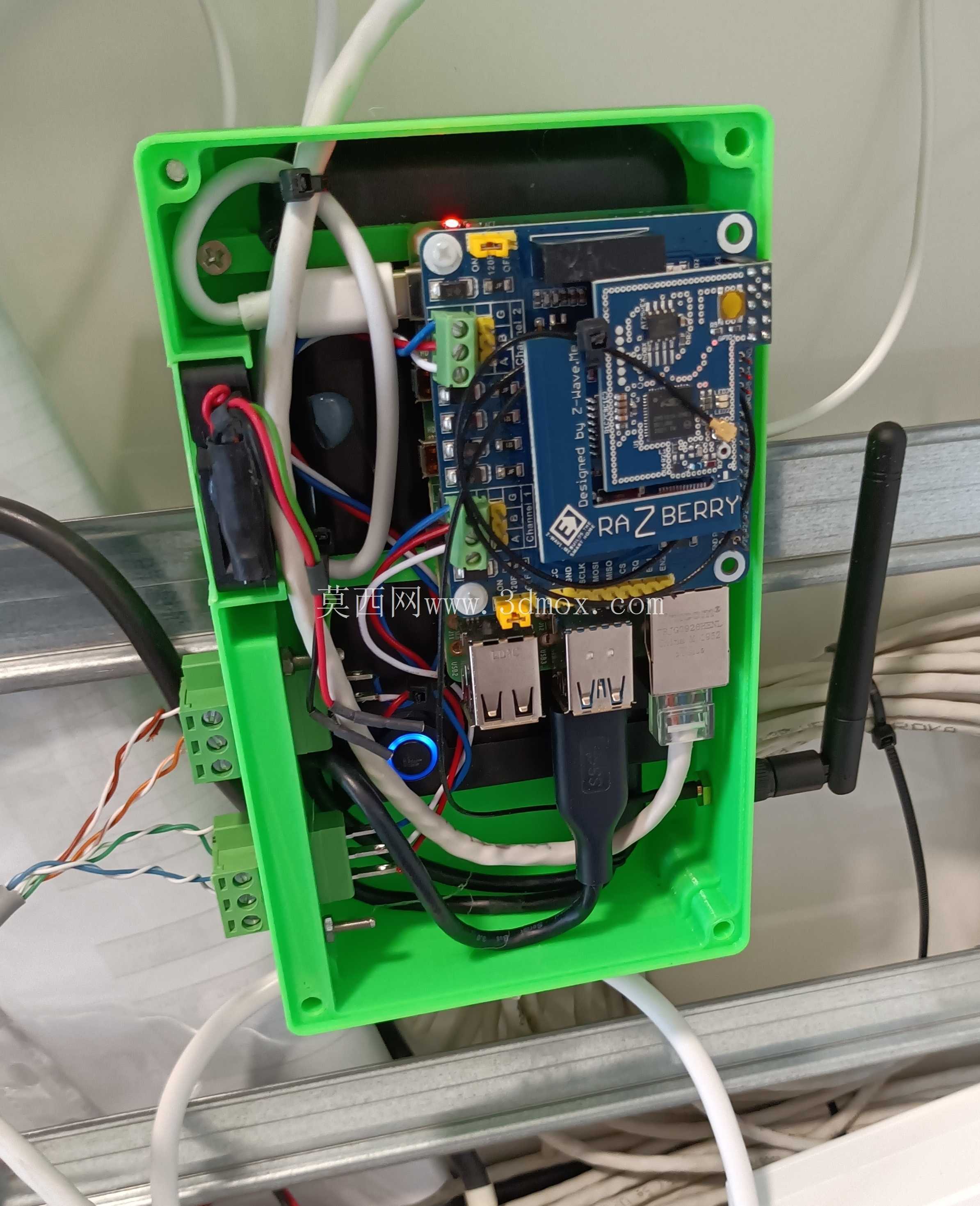

　　结构设计还考虑了实际维护动作。树莓派的SD卡、电源线、网线、HDMI线以及GPIO扩展件在不同项目中使用频率不同，壳体需要在防护性和可操作性之间取舍。该方案将主要板卡封闭在盒内，把接线和扩展连接集中到便于操作的一侧，使日常运行时人员不易触碰电路板，而在需要更换存储、检查线路或调整模块时，又能通过明确的拆装顺序完成维护。通风槽采用多道平行窄槽形式，开孔方向与壳体成型方向相适应，适合打印制造，同时能够维持外壳整体刚度。

　　在工程应用中，这类外壳常用于把开发板转化为柜内固定设备。裸板虽然开发便利，但进入长期运行场景后，面临短路、灰尘、误碰、线缆拉力和散热混乱等问题。导轨式盒体通过确定安装基准、限制板卡位移、整理外部接线和提供通风路径，使树莓派4能够更稳定地承担家庭服务器、自动化主机、协议转换网关或小型采集控制器等任务。建模时需要重点核对电路板厚度、接口突出尺寸、端子排高度、导轨卡接位置以及外壳壁厚之间的关系，尤其要保证打印件在不同材料收缩率下仍能完成装配。整体结构简洁，功能边界清晰，适合作为电子控制类柜体中树莓派平台安装防护的参考方案。
