带方孔凸台的L型基座机械零件

　　在小型液压阀组集成安装、气动回路控制单元搭建这类对安装空间有严格限制的场景里，这类带方孔凸台的L型基座零件是很常见的结构载体，它不需要承担大吨位的重载载荷，核心作用是为回路中的小型控制元件提供精准的安装定位基准，同时兼顾周边管路的排布避让空间。从结构设计逻辑来看，整体采用L型的底座布局，是为了适配设备内部直角型的安装腔位，底座部分的平面度公差需要控制在0.05mm以内，保证和安装面贴合时不会出现翘曲，避免后续安装的元件出现对位偏差。

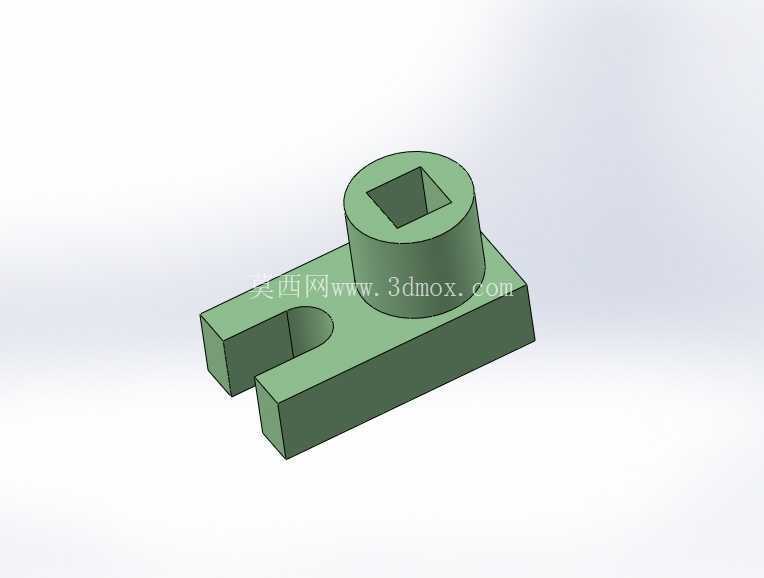

　　底座上方的圆柱凸台是核心的功能承载区，凸台顶部开设的方形通孔，是用来插接方形截面的阀芯驱动杆，方孔的棱边做了0.2mm的倒角处理，既可以去除机加工产生的毛刺，也能在驱动杆插入时起到导向作用，避免硬插造成棱边磕碰变形，影响传动的同轴度。凸台旁侧的小型矩形凸台，是用来安装位置检测的微型传感器，凸台的高度经过精准核算，刚好让传感器的检测面和驱动杆上的触发环处于同一水平高度，不会出现检测距离过远丢信号、或者距离过近产生摩擦损耗的问题。

　　从尺寸边界来看，底座的总长度为110mm，总宽度为60mm，底座自身的厚度为20mm，这个厚度是经过抗弯强度核算的，当上方安装的阀件总重量不超过5kg时，底座在悬臂安装状态下的最大形变量不会超过0.02mm，完全满足常规气动、低压液压回路的安装刚度要求。圆柱凸台的外径为50mm，凸台顶面距离底座安装面的总高度为60mm，方孔的边长为26mm，方孔的深度贯穿整个圆柱凸台，和底座上预留的过孔连通，方便驱动杆从下方穿过连接底部的执行元件。零件左侧的U型开槽，是为了避让安装位旁侧的管路接头，开槽的宽度为26mm，开槽深度为30mm，刚好可以容纳外径20mm的气管接头，不会在安装时和接头产生结构干涉。

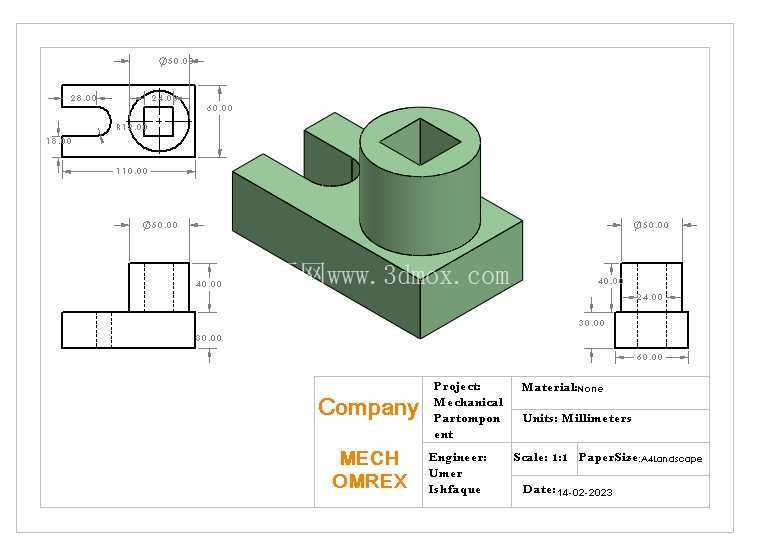

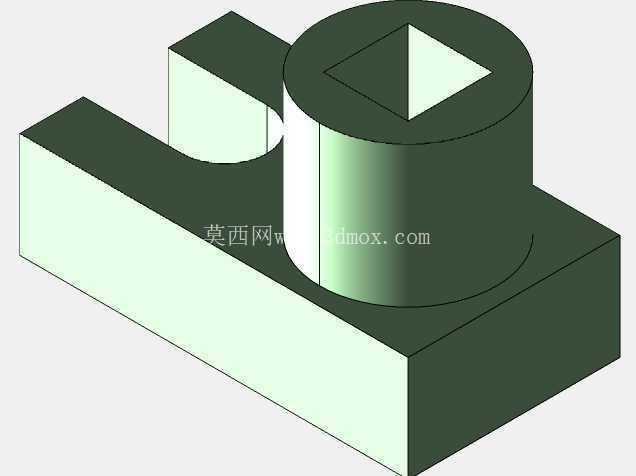

　　在建模过程中，这类零件需要优先确定安装基准面，所有的尺寸标注都以底座的底面和左侧定位面为基准，避免基准转换带来的尺寸累积误差，正交视图的排布需要完整呈现各个方向的外形尺寸和孔位位置，等轴测视图则用来直观展示整体的空间结构关系，方便加工人员快速理解零件的立体形态。实际生产中这类零件多采用6061铝合金加工，表面做阳极氧化处理提升耐磨和防腐蚀性能，也可以根据使用场景的需求更换为304不锈钢材质，适配有防腐蚀要求的化工类流体控制场景。安装时通过底座上预留的两个沉头孔进行固定，沉头孔的位置距离侧边的尺寸经过优化，保证安装时扳手有足够的操作空间，不会和周边的结构产生干涉。这类结构的零件虽然看起来造型简单，但每一处的尺寸设定都对应实际的安装和功能需求，没有多余的结构设计，在满足功能要求的前提下尽可能压缩了整体的体积，非常适合在紧凑型的控制回路单元中使用，能够有效减少整个阀组的占用空间，提升设备内部的空间利用率。
