手持便携示波器防护外壳结构设计

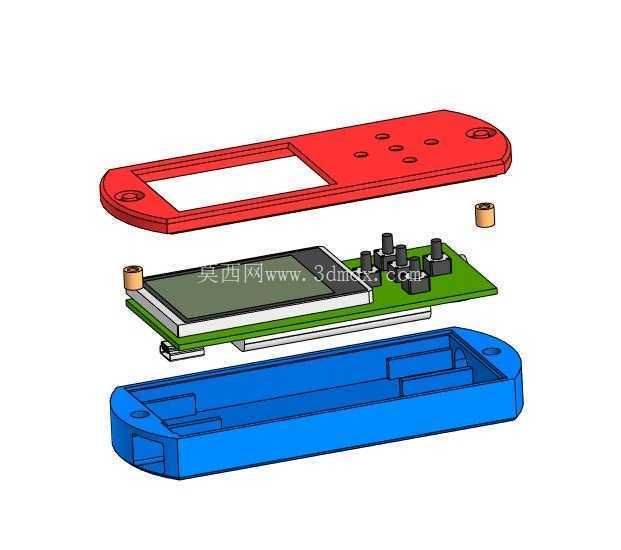

　　这套壳体结构面向现场电气调试、产线设备巡检、户外信号采集这类需要随身携带示波采集设备的使用场景，整套结构拆分后包含上盖、下壳、内置PCB安装位、显示窗口以及配套的定位衬套，完整还原了手持便携类测量仪器从内部板卡固定到外部防护封装的全流程结构逻辑。

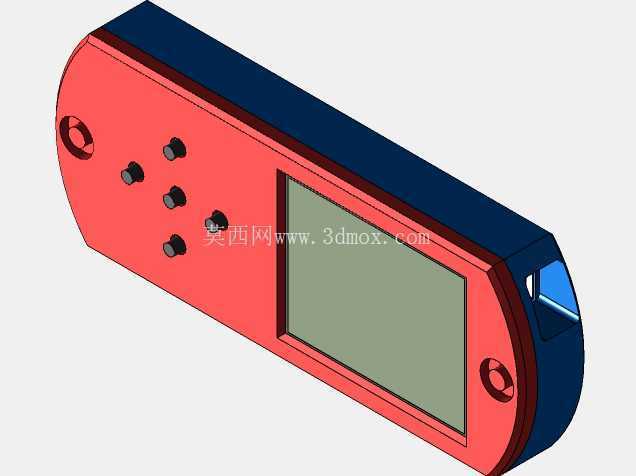

　　从实际使用需求出发，这类手持示波器在工业现场往往会面临频繁拿取、随手放置、轻微磕碰、接线拉扯等工况，因此壳体整体采用长条形圆角手持轮廓，两端做圆弧过渡处理，既避免尖锐棱角在握持时硌手，也能在设备不慎滑落时通过圆角分散冲击应力，减少壳体边角开裂的概率。上盖区域预留了大面积矩形开窗，对应显示屏的安装位置，窗口周边做下沉台阶，显示屏装配后可通过台阶限位，表面和壳盖顶面保持齐平，既不会突出壳体被外物刮花，也不会凹陷过深影响观测视角。上盖顶面除显示窗口外，还阵列布置了多组按键通孔，孔位位置和下方PCB板上的操作按键一一对应，按键孔周边做小凸台补强，避免频繁按压按键时孔位周边薄壁出现疲劳断裂。

　　下壳作为整个设备的承载基底，内部设计了多组纵横交错的限位筋条，筋条高度匹配PCB板的装配高度，电路板放入后，四周的筋条可以卡住板卡边缘，限制板卡在壳体内的横向窜动；筋条之间预留的槽位同时可以避让板卡上凸起的电容、接口、接插件等元器件，避免装配时元器件和壳体内壁发生硬干涉。下壳两端预留了装配孔位，和上盖的孔位同轴对应，穿入紧固件后即可实现上下壳的锁紧贴合，合模面处做了止口配合结构，上盖的凸止口嵌入下壳的凹止口内，既可以提升上下壳的装配定位精度，也能阻挡日常使用中的灰尘、溅水从合模缝隙渗入壳体内部，对内部电路板形成基础防护。

　　结构中配套的两个小型衬套分别布置在壳体两端的装配位置，衬套嵌入壳体的安装柱内，紧固件锁紧时作用力作用在衬套上，避免塑料壳体的安装柱直接承受锁紧力出现发白、滑牙甚至开裂的问题，多次拆装维护也不会损伤壳体本身的连接结构。内部PCB板上集成了显示模组、操作按键、信号接口等全部功能元件，板卡和上下壳之间预留了均匀的间隙，既可以避免壳体受压时直接挤压板卡上的贴片元件，也能在壳体内形成微小的空气流通层，辅助设备工作时散热。

　　从安装边界来看，整套壳体的长宽尺寸完全适配手持抓握的人体工学范围，厚度方向控制在便携设备的常规尺寸区间，放入工具包或者工作服口袋都不会占用过多空间。壳体两端的安装孔除了用于上下壳锁紧，也可根据使用需求扩展挂绳孔、防滑绑带等附件，方便高空作业或者现场移动测试时将设备固定在手腕上，防止失手掉落。壳体外侧没有多余的凸起结构，外表面平整光滑，既方便后期做表面晒纹、防滑包覆等工艺处理，也能减少外观面的应力集中点。在结构建模过程中，所有壁厚都保持均匀过渡，筋条厚度控制为主壁厚的0.6倍左右，避免注塑生产时出现缩痕、填充不均等工艺缺陷，壳体拐角处全部做圆角处理，既提升结构强度，也能优化塑料熔体在模腔里的流动路径，降低注塑成型的内应力。整套结构同时兼顾了内部元器件的定位防护、外部手持使用的操作便利性以及量产加工的工艺可行性，完全符合便携测量仪器的结构设计要求。
