山地车前挡泥板曲面结构设计

　　山地车前挡泥板的结构设计需要同时兼顾泥水遮挡效率、整车通过性、安装可靠性以及轻量化需求。该零件围绕前轮上方至前叉侧部的空间展开，主体采用连续变曲率曲面，前缘靠近轮胎上部形成较大包覆弧面，后段向车架前管方向收窄，使车轮旋转甩出的泥水能够沿板体表面向侧下方导流，减少泥水直接抛向骑行者面部、胸前及车架前部的概率。

　　从实际骑行场景看，山地车经常面对湿滑土路、砂石路面和积水路段，前轮在低速爬坡、高速下坡及转向过程中都会产生不同方向的泥水抛射。挡泥板并非简单平板，而是依据轮胎外轮廓、前叉安装位置和转向极限进行空间拟合。板体中部保持与轮胎足够的安全间隙，避免轮胎在颠簸压缩、沾附泥块或发生轻微偏摆时发生摩擦；两侧边缘则适度外翻，形成导流边界，使水流和泥浆不易沿板面回流。

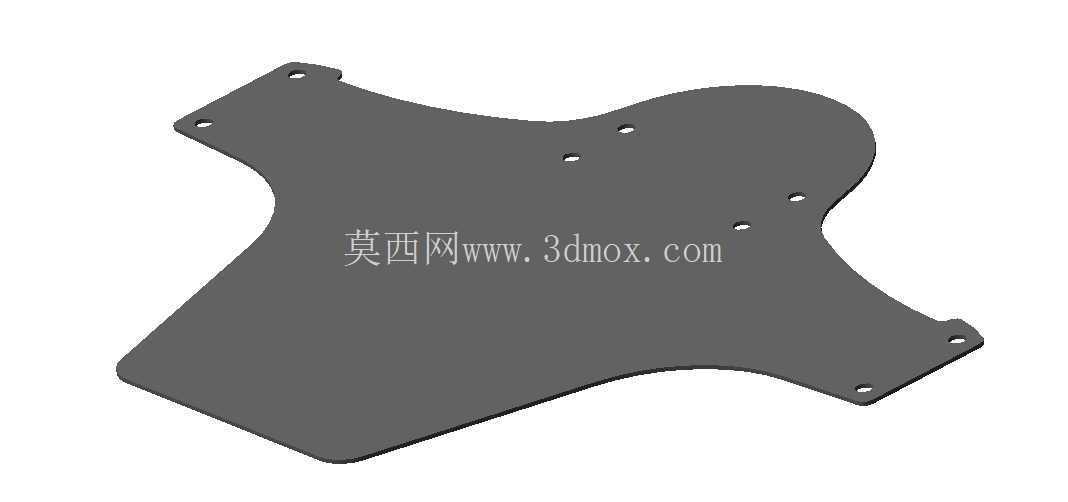

　　该结构的安装边界主要集中在前叉肩部、前叉腿或车首管附近。模型上分布的多个小孔用于螺钉、扎带或专用支架固定，孔位沿板体受力方向布置，在保证连接点数量的同时避免局部应力集中。上部两个孔位承担主要悬挂定位作用，下部和侧部孔位用于限制旋转与晃动，使薄板状零件在振动环境下仍能保持稳定姿态。对于需要快速拆装的车型，也可在这些孔位基础上扩展卡扣式支架，而不必改变主体挡泥曲面。

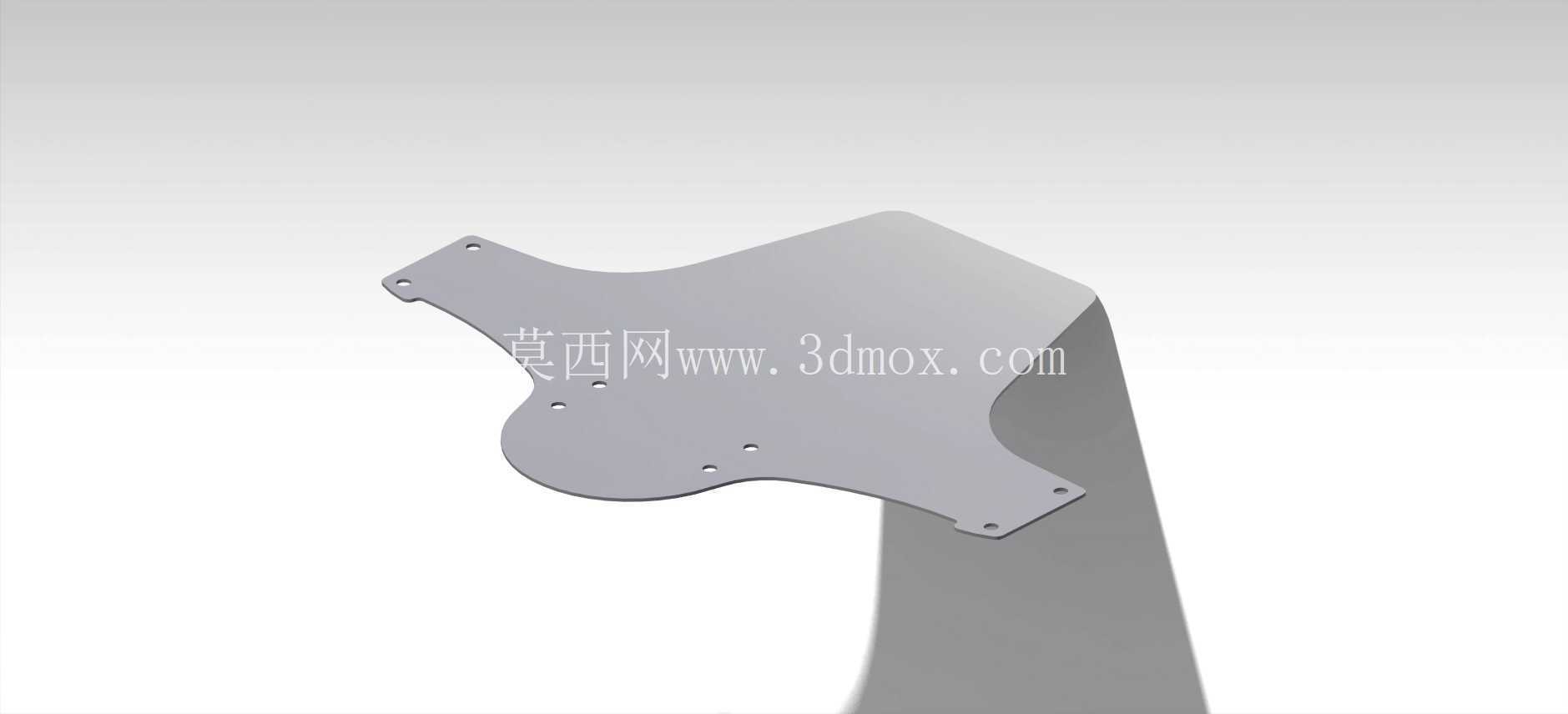

　　外形设计上，板件采用不规则轮廓：上端较窄，便于贴近前叉和刹车线管区域；中段向外扩展，提高对前轮甩泥范围的覆盖；下端形成圆弧收边，降低尖锐边缘带来的安全隐患。曲面过渡处没有明显突变，既有利于注塑、板材热成型或3D打印时的成型稳定性，也能减少泥水污染后的清洁死角。板体厚度方向保持较薄截面，适合尼龙、PP、PETG等韧性材料制作，在受到树枝刮碰、轻微撞击时能够产生弹性变形而不易脆裂。

　　在三维建模过程中，首先需要建立轮胎、前叉和车首管的参考空间，再以轮胎旋转包络面为基础偏移出安全间隙。挡泥板工作面不能只按正视图绘制，因为车轮在转向时会相对前叉发生角度变化，刹车盘、夹器和线缆也会占用侧向空间。设计时需反复检查左右打角状态，确认板体与轮胎、刹车、线束之间不存在干涉。对于碟刹车型，还要特别注意挡泥板边缘不能影响刹车散热和卡钳维护。

　　孔位设计体现了薄板件的典型工程处理思路。安装孔周围可通过局部加厚、沉台或加强筋提升连接刚度，防止螺钉锁紧时板面凹陷；板体边缘则可设置卷边或翻边，在不显著增加重量的前提下提高抗弯能力。若采用3D打印制作，孔位应预留装配公差，并根据打印方向布置层纹，使频繁振动方向上的连接区域具有更好的层间强度。若采用批量注塑，则需考虑拔模斜度、分型线位置和浇口对外观的影响。

　　该挡泥板适用于通勤山地车、城市越野自行车以及雨天训练用车。它的功能并不追求完全封闭轮胎，而是在有限重量和简洁外观下，对最容易影响骑行者视线和衣物清洁的泥水路径进行拦截。板体后侧延伸长度决定了高速甩泥的遮挡效果，侧向宽度则决定转弯时的防护范围；过宽会增加风阻并可能影响操控，过窄则防护不足，因此曲面轮廓需要在覆盖面积与通过性之间取得平衡。

　　从维护角度看，外露孔位和连续曲面使零件便于冲洗，泥砂不易在封闭腔体内积聚。板体与车架之间保留的空隙也为手指和工具留出操作空间，方便调整安装角度。整体结构没有复杂运动机构，依靠形状、孔位和材料弹性实现功能，适合作为自行车附件设计、曲面建模练习、薄板成型分析以及个性化骑行装备定制的参考结构。
