辐条式自行车轮组轮圈结构设计

项目分类:自行车 发布时间:2024-12-07 ID:831941
  • 辐条式自行车轮组轮圈结构设计
  • 辐条式自行车轮组轮圈结构设计

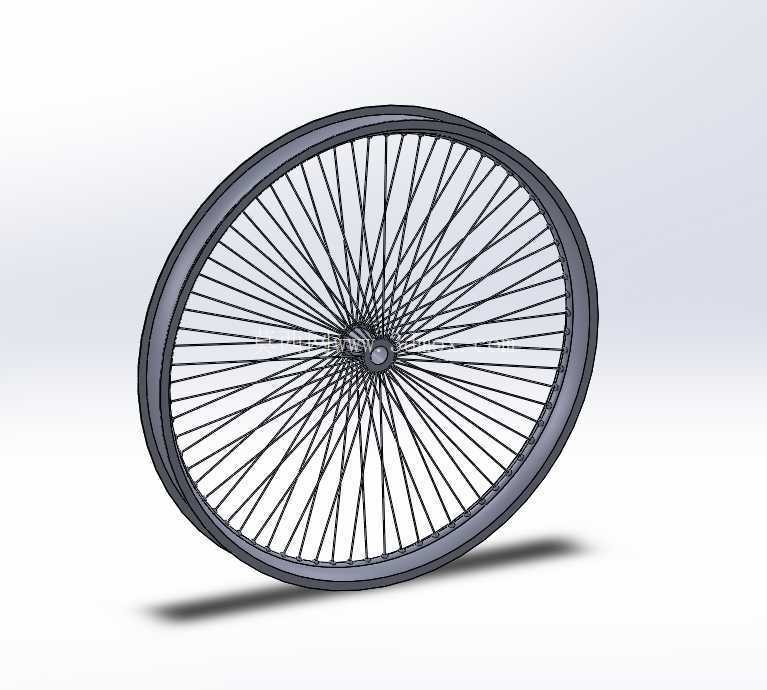

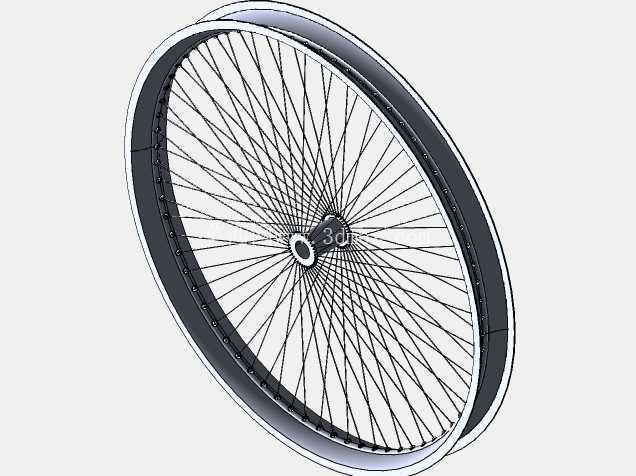

  这套轮组三维结构围绕城市通勤车与常规山地车的前轮承载需求搭建,建模时先从轮辋的环形截面入手,轮圈采用双层圈的截面轮廓,外侧预留标准轮胎安装槽,槽底设置对应胎唇卡位的凸起台阶,兼容常规 clincher 开口外胎与内胎的装配,轮圈侧壁厚度按日常骑行的侧向冲击载荷做了均匀分配,既避免过薄导致骑行中辐条孔位置出现应力开裂,也不会因壁厚冗余过大增加轮组整体转动惯量。轮圈周向均匀排布的辐条孔位采用交错偏置设计,左右两侧孔位分别向轮组中心面两侧偏移对应编网角度,适配交叉编法的辐条走线,孔口位置做了沉台过渡,辐条帽装入后端面可完全贴合沉台平面,拧紧过程中不会出现辐条帽偏斜、应力集中切割辐条螺纹的问题。

  轮组中心的花鼓壳体两端设置凸缘法兰,法兰上的辐条穿孔同样按周向均布、左右分列的规则排布,法兰间距结合常规前叉开档尺寸设定,保证辐条从花鼓法兰延伸至轮圈孔位时形成合理的倾斜角,这个倾斜角度直接决定轮组的侧向支撑刚度——角度过小,轮组受侧向力时容易出现左右偏摆,角度过大则会让辐条轴向分力占比过高,垂直承载的张紧效率下降。建模过程中每一根钢丝辐条都按实际编网的交叉路径生成,相邻辐条在交叉位置保留合理间隙,避免实车装配后辐条互相摩擦产生异响、磨损镀层,辐条两端的折弯勾头与螺纹段分别对应花鼓穿孔和轮圈侧的辐条帽,螺纹段长度预留足够的张紧调节余量,既可以在调圈时通过旋转辐条帽调整每根辐条的张紧力,也能补偿长期使用后辐条产生的微量塑性伸长。

  从实际使用场景来看,这类辐条轮组广泛应用在民用通勤自行车、入门山地车、城市共享单车上,工作时轮圈通过轮胎接触地面,将路面传来的垂直冲击、过弯时的侧向载荷、制动时的切向力均匀分散到数十根辐条上,张紧的辐条相当于大量柔性拉索,把花鼓受到的轴部载荷传递到整个轮圈环面,哪怕单根辐条出现松动,其余辐条仍能短时间维持轮圈的圆度,不会像一体轮那样局部受损后直接出现结构失效。设计时轮圈的外径边界严格匹配对应轮径的轮胎规格,轮组整体宽度控制在常规前叉、车架后叉的开档间隙范围内,花鼓中心的轴孔尺寸适配标准快拆杆或实心轮轴,安装时轮轴落入叉体卡槽后锁紧,轮圈两侧与叉腿、刹车皮的间隙均匀,转动过程中不会出现蹭叉、蹭刹车的问题。

  结构建模阶段特意还原了轮圈的刹车边接触面,轮圈侧壁外侧的环形平面做了同轴度约束,适配钳形刹或悬臂刹的摩擦制动,制动时刹车皮夹紧该环形面,摩擦力通过轮圈直接传递到整轮,不会因轮圈圆度偏差导致刹车时出现顿挫、力度忽大忽小的问题。轮辋的截面内侧预留了气嘴穿过的开孔,开孔位置正对两根辐条之间的空隙,安装内胎时美式气嘴或法式气嘴可直接穿出,充气工具对接时不会和辐条、辐条帽发生干涉。整套模型把轮组装配后的同轴度、辐条排布规律、各部件的装配配合关系都做了完整还原,结构设计人员可以直接参考该模型核对轮组开档尺寸、辐条编法角度、安装边界间隙,也可在此基础上调整轮圈直径、辐条数量、花鼓法兰间距,衍生出适配不同载重、不同骑行场景的专用轮组结构,比如载重通勤车可以增加辐条数量、提升轮圈截面壁厚,轻量化运动车型可以调整辐条交叉方式、降低轮圈截面厚度,在结构强度和转动重量之间取得平衡。
