双C型并排液冷管路弹性固定卡扣

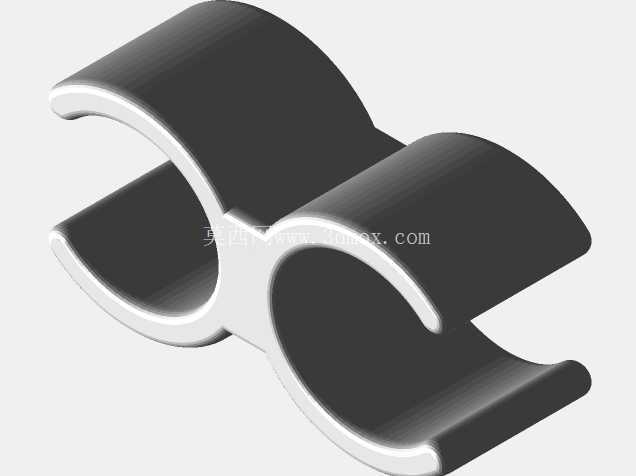

　　在桌面级高性能计算主机、紧凑型工业工控柜以及小功率液冷温控模组的管路布设环节，并排走向的两根柔性输水软管往往会因为泵体运行带来的持续脉动、机箱内部风扇气流扰动或者设备搬运过程中的拉扯出现相对移位，轻则让管路和钣金锐边、发热元器件表面发生摩擦磨损，重则让管路口径出现弯折憋压，直接打断冷却回路的循环流量。这款双C开口式管卡就是针对这类并排双管的限位需求做的结构件，整体采用一体成型的弹性构型，两个抱箍腔体平行排布，中间通过窄幅连接筋连为整体，没有额外的拼接缝、紧固件孔位或者锁扣结构，装配时不需要螺丝、扎带或者粘接固定，直接顺着管路径向把软管压入C型开口即可完成卡装。

　　从实际布设的边界条件来看，这类管卡的适配场景集中在10到20毫米外径的柔性编织软管、硅胶输水软管场景，两个管腔的中心距按照常见并排水冷管的走管间距做匹配，既不会因为间距过小让两根管路互相挤压变形，也不会因为间距过宽失去并排理线的约束效果。C型开口的预留宽度小于管腔的内径，依托材料自身的弹性形变，软管压入之后开口两侧的唇边会牢牢贴在管壁外侧，正常的轴向拉扯、径向晃动都不会让管路从卡箍内脱出；需要拆装维护的时候，只需要用手轻掰开口唇边，就能把软管从腔体内取出，反复拆装多次也不会出现永久塑性变形。

　　结构建模的时候首先要把控的是两个弧形抱箍的同轴度和平行度，两个半圆弧的轴线如果出现偏斜，装管之后两根管路会被强行掰出弯折角度，在接头位置产生持续的内应力，时间长了会让软管接头处出现渗漏。中间连接筋的厚度需要结合所选材料的硬度做匹配：如果采用常规3D打印的PLA、PETG材质，筋位厚度过薄会让整个卡件的刚性不足，管路晃动时卡件自身跟着变形，起不到定位作用；筋位过厚又会让开口处的弹性形变阻力过大，装配时需要很大的按压力才能把软管压入，甚至会把薄壁软管挤瘪影响通流。圆弧内壁的过渡位置全部做了小圆角处理，没有尖锐的棱边，哪怕软管长期处于轻微震动状态，内壁也不会切割磨损软管外壁，避免长期使用后管路出现微渗漏。

　　在机箱内部走管时，这款双卡位的结构相比两个独立单管卡的优势非常明显：单管卡需要逐个定位固定，两个卡件的位置很容易出现错位，走管完成后两根管路的走向歪扭，既占用额外的机箱内部空间，也容易和周边的内存散热片、显卡供电线产生干涉；一体双腔的管卡一次按压就能同时固定两根管路，两根软管的相对位置被完全锁定，走管路径整齐划一，连接筋的外侧平面还可以根据布设需求粘贴背胶，直接贴附在机箱钣金内壁、冷排侧面或者水泵壳体的平整表面，不需要额外打孔做安装位，适配各类改装场景的安装条件。

　　针对液冷回路的实际工况，结构设计时也预留了足够的形变余量：当冷却介质温度升高，软管受热出现轻微膨胀时，弧形腔体内的径向空间可以容纳管壁的胀大量，不会把软管箍死导致通流截面变小；在低温环境下软管轻微收缩时，开口唇边的抱紧力依然可以保持足够的夹持力，不会出现管路松脱晃动。整个零件没有复杂的倒扣或者薄壁悬空结构，不管是采用熔融沉积3D打印做小批量定制，还是开模做注塑批量生产，成型难度都很低，打印过程中不需要添加支撑结构，成型之后只需要去掉层纹毛刺就可以直接投入使用，非常适合DIY水冷改装、小型工业液冷设备的管路固定场景。
