罗技游戏方向盘连接球安装支座

　　这套结构面向模拟驾驶外设的改装与扩展场景，核心是在罗技游戏方向盘本体上增加一个可连接球形握件的安装座。实际使用中，玩家常会在方向盘轮缘附近加装辅助握持球，用于卡车模拟、场地竞速或长时间驾驶训练，使单手转向、快速回正和大幅度打轮时的操作更顺手。支座并不改变方向盘原有按键、拨片和踏板逻辑，而是在轮辐附近提供一个稳定的机械接口，让球形件能够随方向盘一起转动，并在频繁受力下保持位置不松动。

　　从功能上看，安装座需要同时承担定位、承力和限位三类作用。定位保证球头连接位置相对轮辐固定，避免握持点偏移造成转向手感不一致；承力要求支座在侧向推压、扭转和反复握持时不发生明显变形；限位则用于控制球头与方向盘表面、按键区域之间的间隙，防止转动或操作时干涉。球形握件可按不同尺寸进行适配，因此座体的连接区域需要留出足够的装配边界，使多种球径或球座形式都能在同一安装思路下完成匹配。

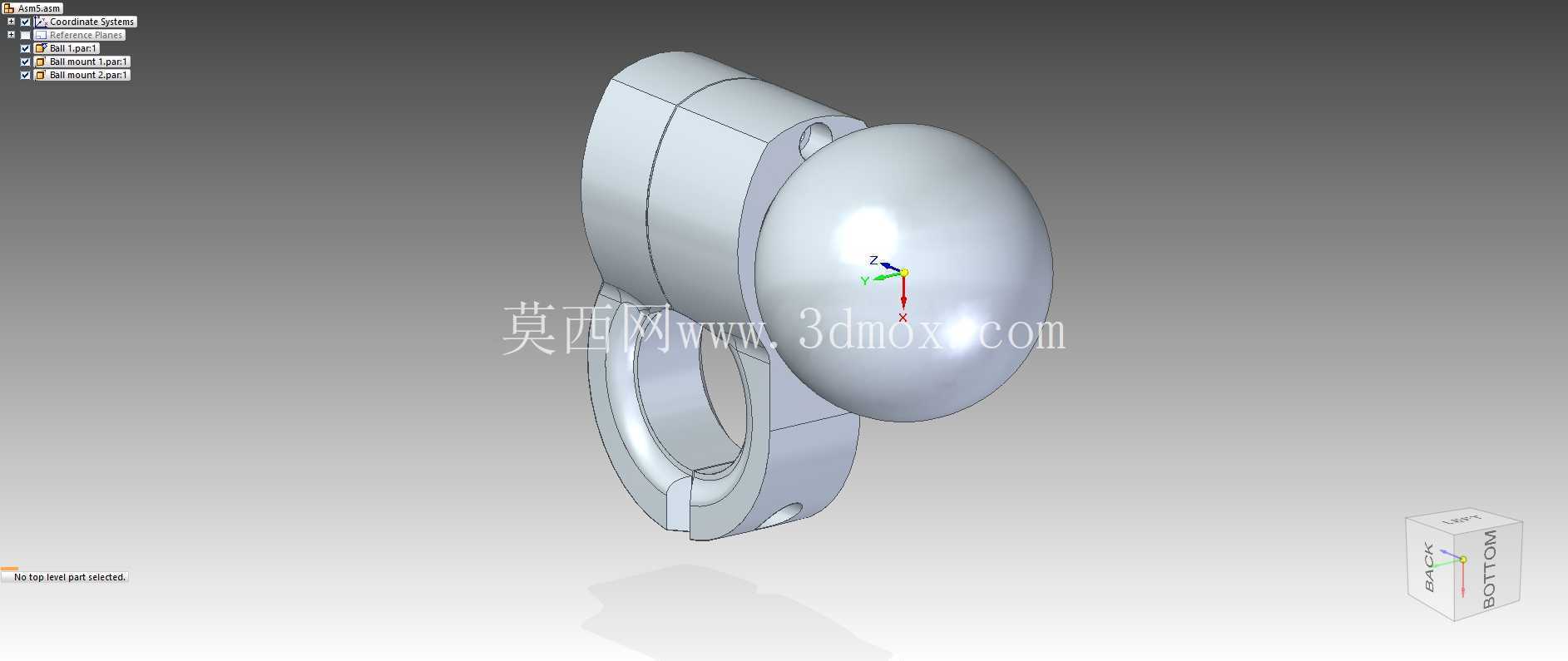

　　设计时优先考虑的是安装可达性和拆装便利性。支座布置在方向盘轮辐上方的可用空间内，避开中央功能按键、红色模式旋钮以及方向盘握持主区域。球头通过连接件与座体形成转动或固定配合，具体形式取决于使用习惯：若强调转向时手腕随动，可保留一定转动自由度；若希望球头作为稳定辅助握点，则可通过压紧结构减少旷量。无论采用哪种方式，座体边缘都应做圆滑过渡，避免在驾驶过程中与手掌、手指发生磕碰。

　　轴承选用21×8×7规格，意味着内径8mm、外径21mm、厚度7mm，这一尺寸直接决定了支座的内腔宽度、轴承挡边高度以及轴芯直径。建模时需要围绕轴承外圈建立压装或限位结构，外圈不能在壳体内随载荷旋转；内圈则与连接轴或球头支架配合，承担旋转支撑。轴承周围应设置合理的肩部，肩部高度既要压住外圈端面，又不能接触内圈，以免增加摩擦。若采用单侧压盖，压盖螺钉需对称布置，保证轴承受力均匀；若采用整体包覆式结构，则要预留装配入口，避免打印或加工后无法装入轴承。

　　M4螺钉作为主要紧固元件，影响座体与方向盘支架之间的夹紧方式。螺钉孔位置不能只按外观排布，而要落在材料实体足够、受力路径短的区域。孔边到外壁的距离应保证拧紧时不发生开裂，沉头或圆柱头形式需根据外观面和工具空间选择。由于方向盘在使用中会持续振动，螺钉连接最好配合压紧面或嵌入式金属件承受预紧力；若直接使用塑料螺纹，频繁拆装后容易滑牙，长期可靠性较差。

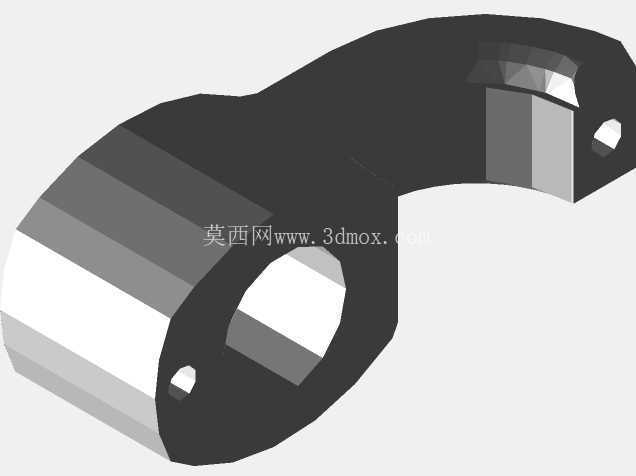

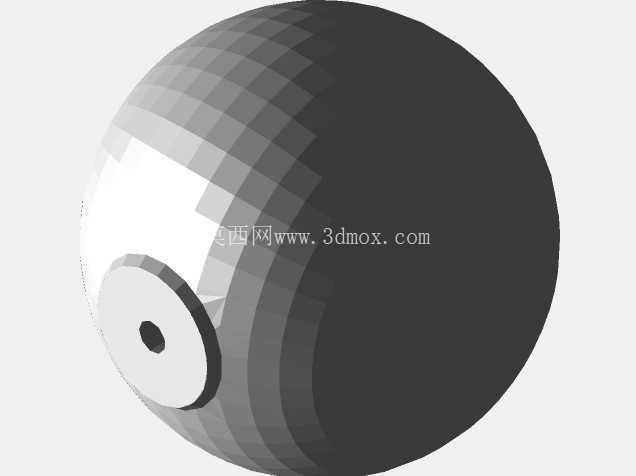

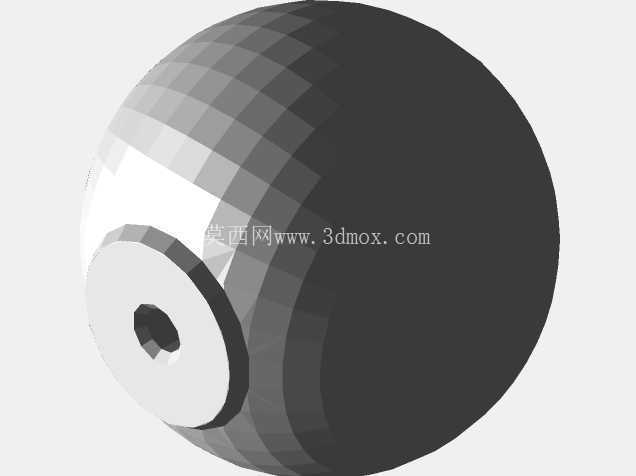

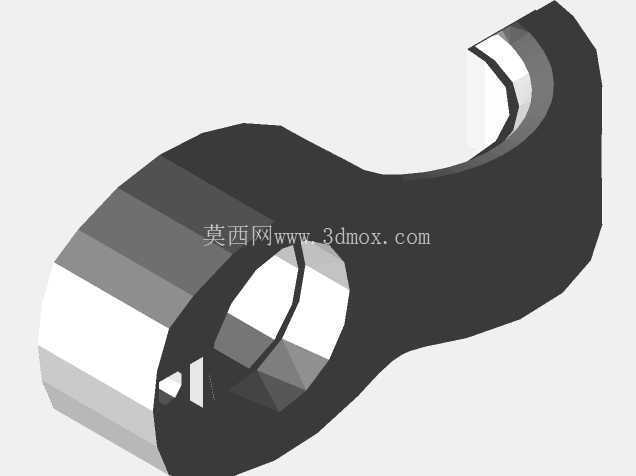

　　外形上，球头部分采用接近椭球或球冠的握持曲面，表面连续饱满，便于手掌包覆。支座与球头之间通过一段蓝色连接臂过渡，该连接臂不仅形成视觉识别，也承担抬高握持点的作用。抬高量需要控制：过低会使手指与方向盘轮缘摩擦，过高则会增加力臂，使支座承受更大弯矩。连接臂截面不宜做成单薄平板，应在根部加宽并设置圆角，让载荷从球头顺畅传递到轴承和螺钉连接区。

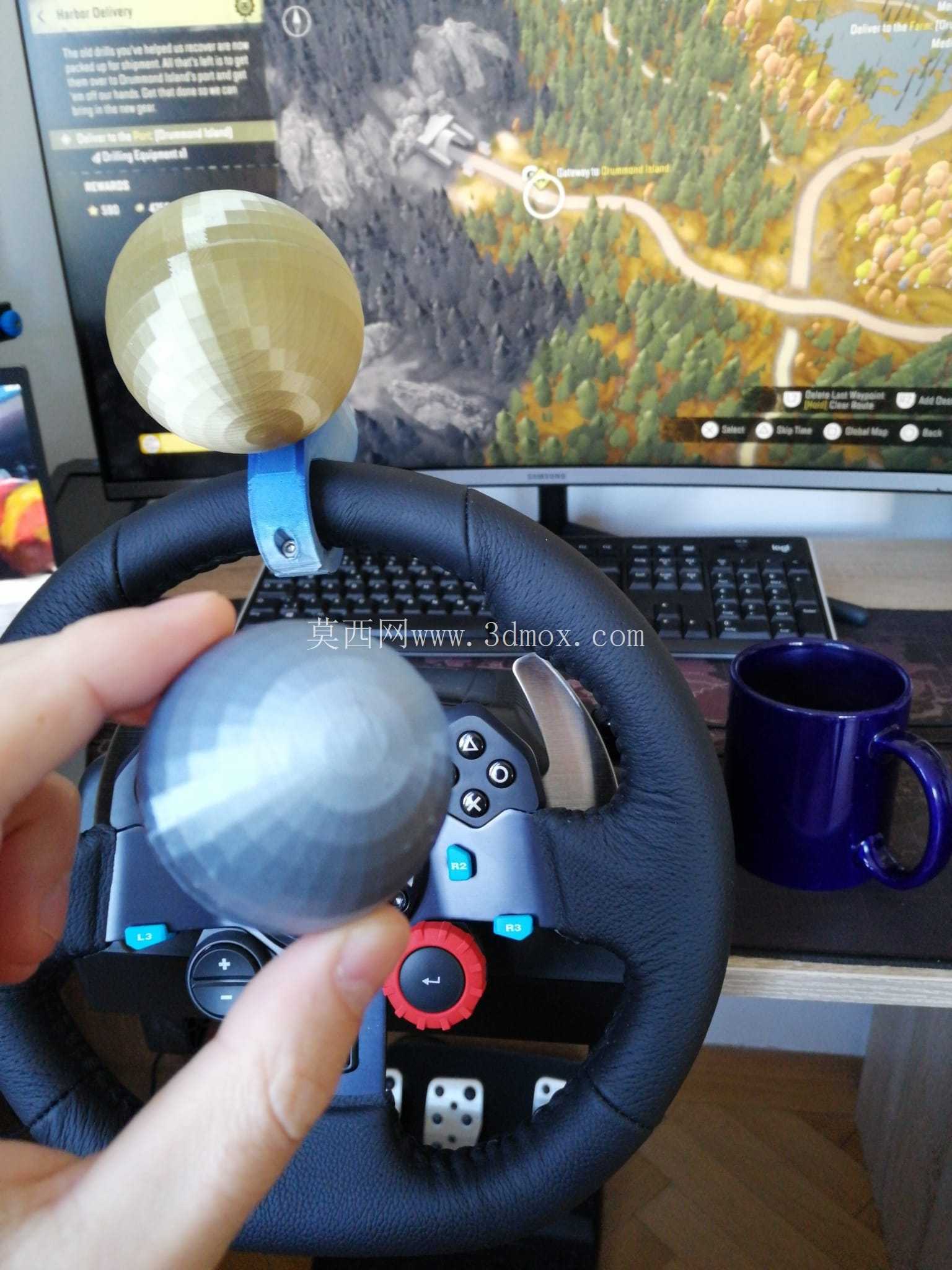

　　安装边界方面，需要重点核对球头在方向盘整周旋转时与桌面、显示器底座、杯架或周边控制器的距离。模型图中球头位于方向盘上半辐区域，操作者手握球头时，前臂不会与中央按键区重叠；但在左右打满方向时，球头轨迹会形成较大圆弧，若桌面边缘或固定支架过近，仍可能发生碰撞。因此三维装配中应建立方向盘最大转角状态，检查球头、连接臂、支座与周围物体的最小间隙。

　　从结构工程角度看，这类零件虽然尺寸不大，但对人机交互和局部强度要求很直接。建模时应把轴承腔、螺钉孔、连接臂根部和球头握持面作为关键特征处理：轴承腔保证同轴度，螺钉孔保证夹紧力，连接臂根部控制应力集中，球头曲面保证握持舒适。整体结构不需要复杂机构，重点在于把外部载荷顺畅导入方向盘轮辐，并在不破坏原有设备操作空间的前提下，为模拟驾驶提供一个可靠的辅助转向握持接口。
