斜置触控面板工业控制机箱结构

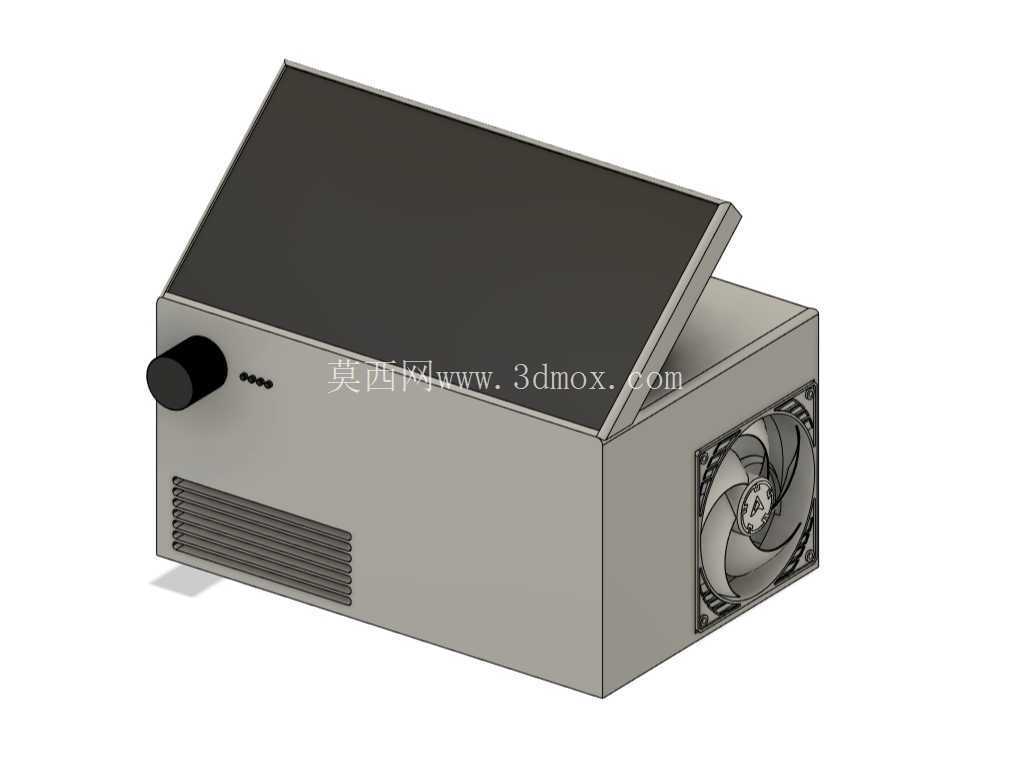

　　这套工业控制机箱的结构方案，面向产线工位旁的独立控制终端、小型试验台测控单元以及桌面式设备主控柜场景，整体采用卧式长方体钣金箱体作为承载基础，区别于常规立式柜门柜体的布局，它把人机交互区域设置在箱体顶部向后倾斜的翻板上，操作人员站在工位侧方无需大幅度低头或抬手，就能清晰查看面板显示内容、完成参数设置与状态确认，长时间值守操作的疲劳度更低。箱体前侧立面预留了圆形外接旋钮的安装位，旋钮旁布置一排状态指示点位，可用于电源通断、运行告警、回路就绪等信号的本地提示；前壁下方冲压出多道平行通风格栅，内部发热元件产生的热空气可通过格栅形成自然进风通道，和侧壁的强制排风结构配合，完成箱内热交换。

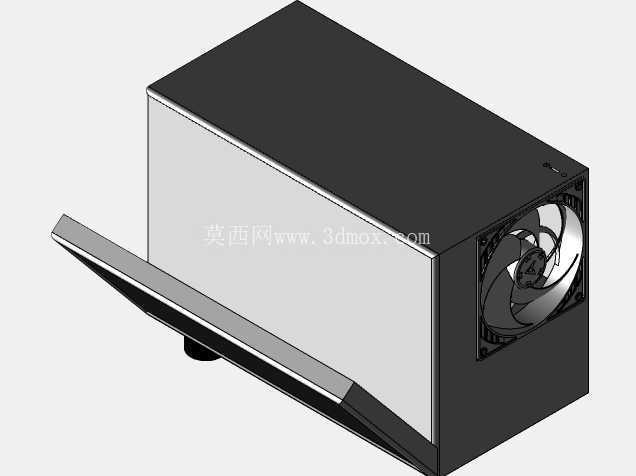

　　箱体右侧端面直接嵌入轴流散热风扇，风扇采用方形安装边框固定在侧板开孔处，扇叶完全外露于装配位，风路从箱体前侧格栅吸入常温空气，横向掠过内部安装的电源模块、控制板卡、驱动元件后，从侧端风扇直接排出，这种直通风道的风阻极低，对于内部布置紧凑、发热元件分散排布的小型控制箱来说，散热效率远优于仅靠壳体自然散热的封闭结构，在环境温度偏高的车间现场也能维持内部元件的工作温度在允许区间。顶部斜置面板通过后侧的铰接结构和箱体主体连接，面板闭合后可完全覆盖箱体顶部的检修开口，需要对内部走线、端子排、板卡进行维护时，可向上翻开面板，露出整个顶部操作空间，无需完全拆解箱体侧板，日常检修的操作空间更充裕。

　　面板本身采用平板式结构，可嵌入触控显示屏、操作按键或者薄膜面板，倾斜角度经过人机操作校核，既避免顶部积灰直接落在显示区域，也减少车间照明光线在屏幕上形成的反光干扰。箱体的所有棱边都采用钣金折弯工艺成型，边角处做规整折边处理，没有突出的尖锐结构，外壳整体刚性靠折弯边和内部安装衬板保证，薄钢板加工后不易出现板面翘曲。从安装边界来看，该箱体为桌面放置型结构，底部为平整平面，可直接安置在设备台架、工作台面上，也可在底部加装固定角件适配壁挂或支架安装场景；外接旋钮突出前壁的长度控制在操作握持的合理范围，不会因外凸过长在工位通行时发生磕碰；侧端风扇的外轮廓和箱体侧壁保持齐平，风扇外侧预留足够的排风间距，避免贴墙安装时排风受阻。

　　设计过程中把交互区、散热区、接口区做了明确的分区：前侧区域留给人工操作的旋钮与状态指示，侧端区域专属布置散热排风，顶部斜面全部留给人机交互界面，箱体内部的空腔则分层规划，下层放置电源、继电器等重型发热元件，上层靠近面板位置布置显示与控制板卡，走线沿箱体折弯边的线槽布置，强弱电回路分开排布，减少信号干扰。箱体前端的格栅开孔尺寸做了防护考量，缝隙宽度既保证通风通流面积，也能阻挡车间内较大的杂物、碎屑落入箱内，侧端风扇位置可后续加装防护网，避免扇叶裸露带来的安全隐患。整个壳体的拆分件数量少，主体为折弯成型的围板、顶部铰接面板、风扇安装板几个部件，装配时通过螺钉紧固即可完成整体拼接，加工开模成本低，钣金下料、折弯、喷涂的工序流程成熟，后期根据不同测控需求调整面板开孔、增减接口数量时，仅需修改对应板件的开孔特征，主体箱体结构无需大幅改动，可快速适配液压试验台、小型温控设备、单机自动化工位的主控配套需求。
