便携台式金属电控机箱外壳结构

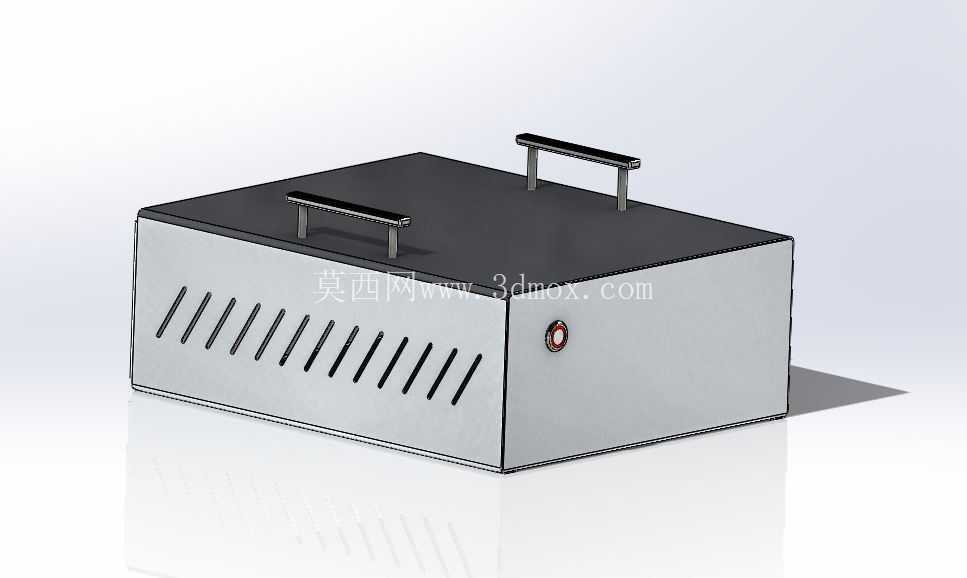

　　该结构面向实验室测试台、小型产线控制工位、移动式检测设备以及桌面式电源与信号调理装置而设计，重点解决电子控制单元在频繁搬运、就近安装和有限台面空间中的防护、散热与接线问题。整机采用近似长方体的封闭钣金箱体，顶盖与侧围通过折边和紧固件组合，外观简洁，内部可容纳电源模块、控制板卡、端子排、继电器或小型仪表组件。箱体顶部设置两根独立提手，提手通过支脚抬高，避免手握空间被顶盖占用，也便于设备在不同工位之间转移。提手位置靠近箱体两端，搬运时重心相对稳定，适合单人短距离移动。

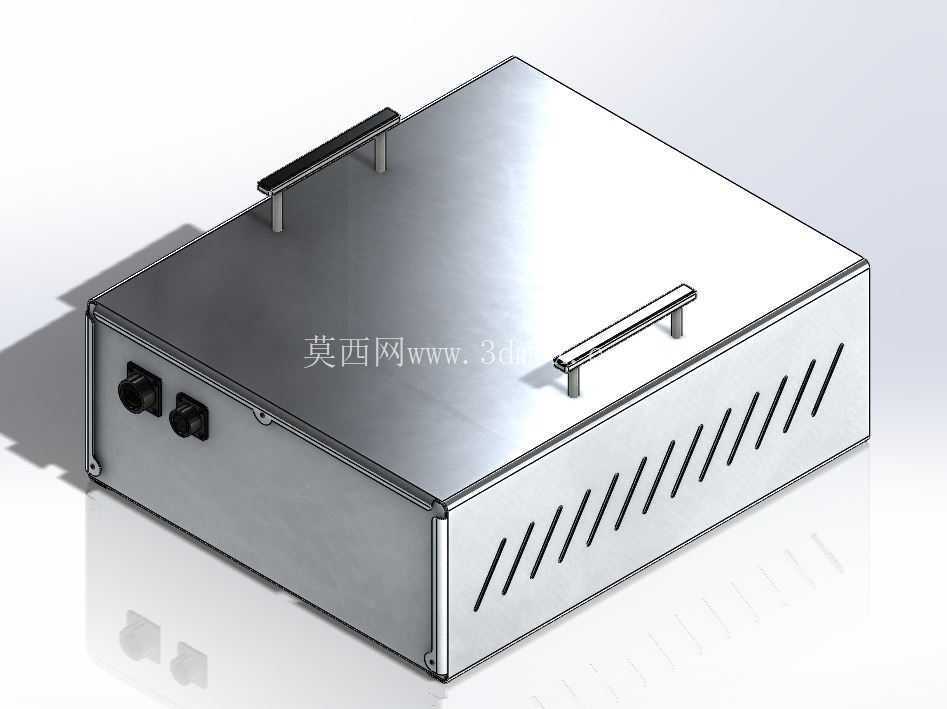

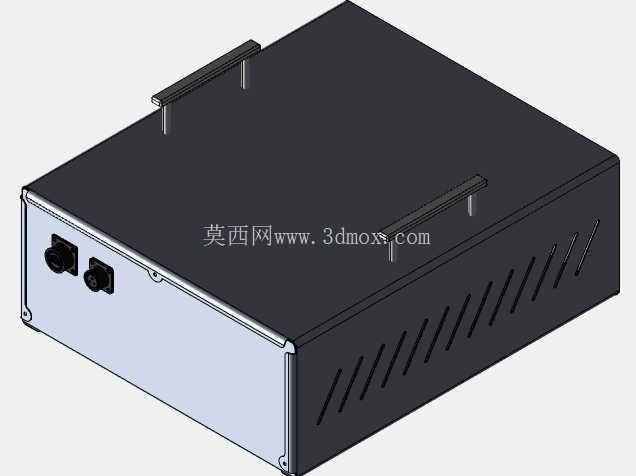

　　从使用场景看，这类机箱并不追求大型机柜的大容量，而是强调桌面布置和临时集成。前端或侧端面板预留两个圆形连接器接口，可用于电源输入、信号输出、传感器连接或外部负载接口。接口区域集中布置，能够减少线缆在设备周围的交叉，并让维护人员在不移动整机的情况下完成插拔。箱体侧面加工有多组平行斜向通风槽，槽孔沿侧板均匀分布，形成自然对流通道。设备工作时，内部发热元件产生的热空气可沿侧板上部排出，冷空气从下部或另一侧补充，从而降低电源模块和功率器件附近的热积聚。斜向槽孔在保证通风面积的同时，也能减少较大异物直接落入箱体内部的风险。

　　结构设计上，外壳以薄板折弯成形为主，边角处保留清晰的装配边界，侧板、底板和顶盖之间可通过螺钉、折边扣合或内部支架连接。此类方式有利于控制重量，也便于后期拆开维护。钣金壁厚不需要过大，关键在于折弯边、翻边孔和连接点的刚度匹配；提手安装点应设置局部加强或背面衬板，避免搬运时局部拉脱。箱体底部可预留脚垫或支撑面，使底板与台面之间留出间隙，既防滑，也能减少振动传递并辅助底部散热。

　　安装边界方面，外形应按照台面设备的占用范围控制，宽度和深度需满足常见工作台放置，高度则要兼顾内部元件层数与顶部提手空间。布置三维结构时，不能只按外壳外形校核，还应把连接器插头、线缆弯曲半径、侧板通风槽与内部器件间距、提手手握高度、底部脚垫高度一起纳入包络。外部接口前方需要保留插拔操作距离，箱体两侧不宜紧贴墙面或其他设备，以免遮挡通风槽。若内部安装发热较重的模块，应让功率器件靠近通风路径，热敏元件避开热风上升区域；端子排则适合靠近接口侧，缩短走线长度。

　　建模时可将箱体拆分为顶盖、左右侧板、前面板、底板、提手、连接器和紧固件等独立实体，折边、开槽、安装孔和避让位应保持可编辑逻辑。通风槽阵列需要兼顾孔距、板边距离和外观一致性，槽孔端部建议保留足够边距，防止钣金边缘刚性下降。整体结构强调可制造性、可维护性和移动使用便利性，适合作为小型电控设备、测试电源、信号处理单元或实验装置的承载外壳。
