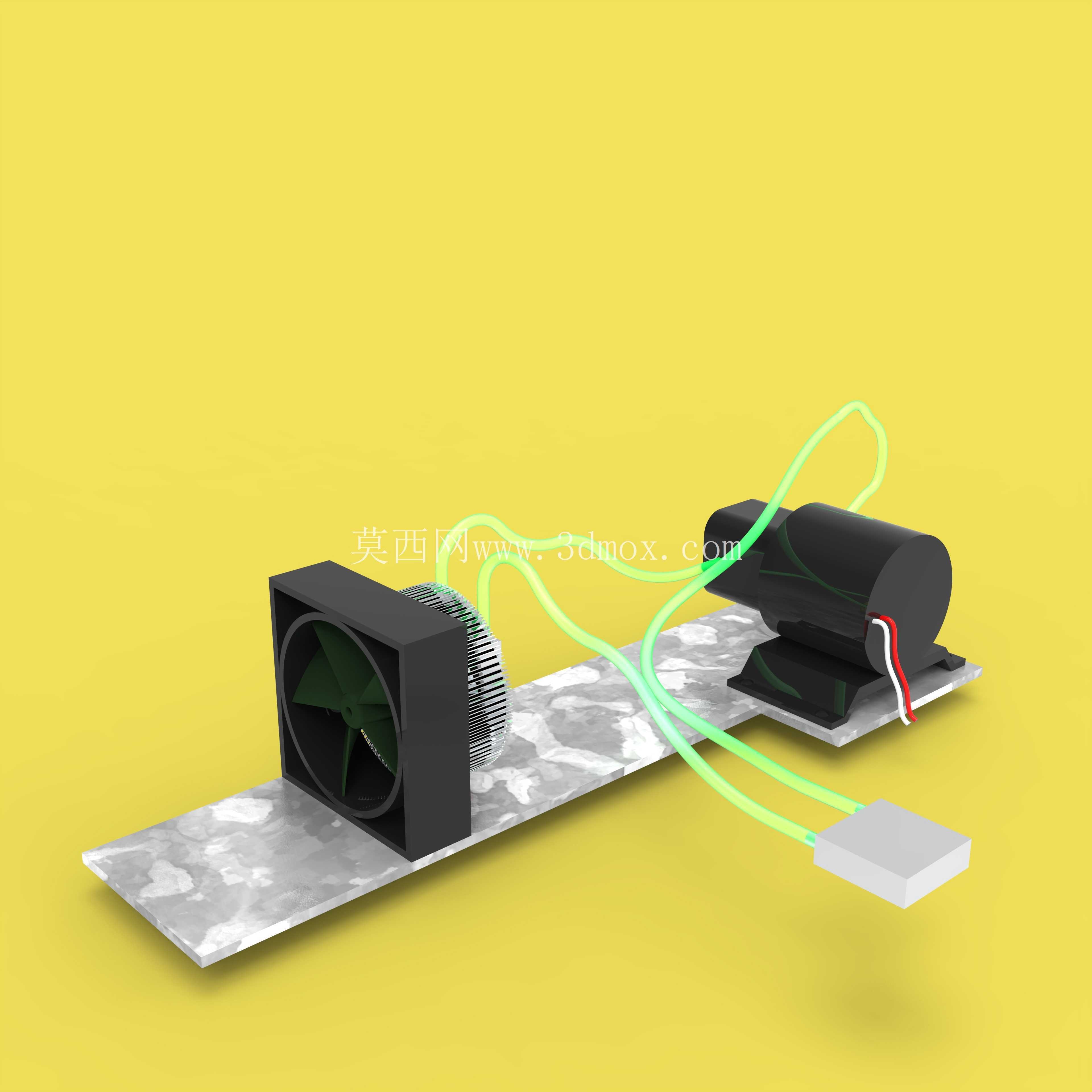

珀尔帖半导体电子设备液冷散热装置

　　这套散热结构面向高功率密度电子器件的温控需求搭建，核心思路是把珀尔帖半导体制冷片的主动制冷能力与强制风冷、循环液冷结合起来，解决密闭机箱、车载计算单元、工业控制板卡局部热点难以靠自然对流带走热量的问题。现场布置时，冷端通过导热界面材料贴合在需要控温的芯片或功率模块表面，热端并不直接暴露在空气中，而是接入一段金属冷板流道；冷却液在透明软管构成的闭环回路中流动，把制冷片热端释放的热量连同冷板吸收的器件废热一并输送到远端的风冷热交换器。

　　风冷热交换器部分采用轴流风扇正对密集翅片布置，风扇外框与翅片基体保持同轴，气流沿翅片间隙直吹而过，避免了侧向引风造成的边缘风量损失。翅片基体与液流通道做成一体，管路接口位于热交换器侧上方，软管弯曲半径在装配时预留出足够余量，防止弯折后流阻骤增。回路中还设置了小型驱动泵，泵体通过独立支架固定在底板上，与风扇、制冷模块分区布置，检修时可以单独拆出泵体而不必拆卸冷板。

　　从结构分层看，整套装置落在一块长条形安装底板上，底板同时承担风扇组件、泵组、制冷片冷板和外接负载块的定位基准。风扇端靠近底板一侧留出接线与紧固件操作空间，泵组位于中段，制冷片及冷端压块布置在另一端，三者之间用柔性软管连接，既补偿加工与装配误差，也阻断风扇振动向冷端传递。冷端压块表面要求平面度较高，压紧力通过均布螺钉控制，避免珀尔帖片因局部应力开裂。

　　安装边界方面，底板上的各部件沿长度方向排布，整体呈狭长形态，适合贴装在机箱侧壁或设备内部空余滑道上；风扇轴向尺寸决定了装置宽度方向的最小预留空间，泵体高度和制冷片压块高度共同限制了上方净空。软管走线路径需要避开锐边和高温元件，转弯处保持平滑圆弧。电气连接上，风扇、泵和珀尔帖片分别引线，制冷片供电需区分冷热端方向，接线端子处做防反插和应力释放处理。

　　实际运行中，热量路径十分明确：电子器件发热先传给冷端金属块，珀尔帖片将热量泵向热端，循环液体再把热量搬运到翅片热交换器，最后由强制对流排入环境。这种组合相比单纯风冷，能够把器件表面温度压到低于环境温度；相比单纯水冷，又具备主动制冷和精准控温的能力。建模时对翅片间距、软管内径、冷板流道截面和安装孔位都做了实体表达，可用于校核流道走向、干涉情况以及整机布局，也便于在选型阶段评估风扇风量、泵流量与制冷片功率之间的匹配关系。
