约克300TR冷却器内部结构线框设计

　　在商用中央空调系统的冷源配置环节，大冷量冷却器的结构合理性直接决定整个制冷循环的换热效率与运行稳定性，本次呈现的300TR规格约克冷却器结构设计，针对大型商业综合体、数据中心、工业制程冷却等场景的大负荷换热需求完成结构搭建。从实际工程应用来看，该规格冷却器通常适配单台制冷量1000kW级别的冷水机组，可承担上万平米公共建筑的空调冷量输送，或是满足工业生产中恒定低温冷却水的持续供给需求，在暖通空调系统、工业冷水机组配套场景中属于核心换热部件。

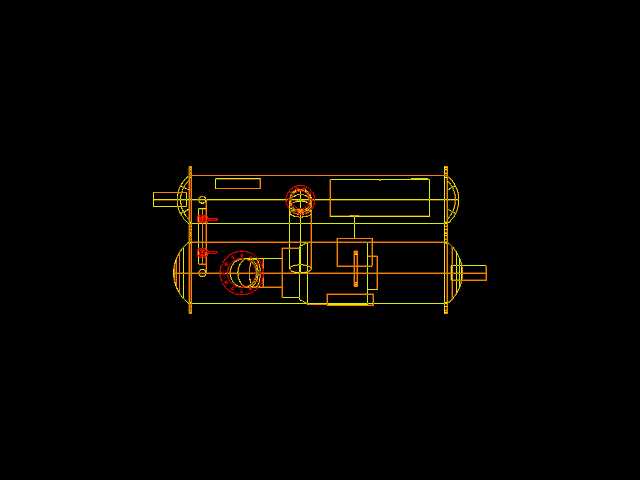

　　从结构设计思路来看，整个模型采用线框化的结构表达，清晰呈现了冷却器内部的管束排布、折流板设置、管程与壳程的分隔逻辑。设计阶段优先考虑了换热介质的流道组织：壳程走被冷却的循环水，管程走制冷系统的低温制冷剂，折流板的间距设置经过流阻校核，既保证壳程水流的湍流程度以提升换热系数，又将水流阻力控制在循环水泵的扬程适配范围内，避免额外的泵耗提升。两端的管板结构采用厚幅板设计，匹配换热管的胀接+焊接连接工艺，保证高压制冷剂侧的密封可靠性，杜绝运行过程中的介质串漏问题。

　　设备的接口布局充分考虑了现场安装的边界条件：冷却水进出口分别设置在壳体两端的同侧方位，适配常规机房管路的上下走管需求，制冷剂侧的进出管接口设置在壳体顶部，匹配制冷压缩机的排气管路与节流后的供液管路走向，减少现场管路的弯头数量，降低管路沿程阻力。设备的安装支座采用鞍式结构，支座上预留的地脚螺栓孔间距适配标准槽钢基座的安装尺寸，安装时无需额外做基座的定制化加工，可直接固定在机房的混凝土基础或是钢制机架上。

　　从内部结构细节来看，换热管束采用正三角形排布方式，在固定壳径的前提下最大化布置换热管数量，提升单位体积的换热面积；管束中间设置的分程隔板将管程分为两个流程，让制冷剂在管内实现往返流动，拉长制冷剂的换热路径，保证制冷剂充分蒸发吸热，提升换热完成度。壳体上预留的温度传感器、压力传感器接口位置，分别对应介质进出口的流场稳定区域，避免因局部涡流导致的参数检测偏差，为机组的运行控制提供准确的监测数据。

　　在结构建模过程中，所有的管路壁厚、法兰连接尺寸都严格遵循行业通用的压力容器设计规范，壳体的承压能力适配常规制冷系统的高压侧工作压力，可满足不同工况下的运行强度要求。端盖的法兰连接采用均布螺栓设计，螺栓数量与规格经过密封面比压计算，保证垫片在全工作压力范围内都能实现可靠密封，同时也方便后期运维过程中的端盖拆卸，完成管束的清洗与检修工作。针对大冷量设备运行过程中的热胀冷缩问题，壳体一端的支座采用滑动式设计，可补偿设备启停过程中因温度变化产生的轴向形变，避免管路与设备接口处产生额外的结构应力，提升长期运行的结构可靠性。
