双叉式带孔安装限位支撑支座

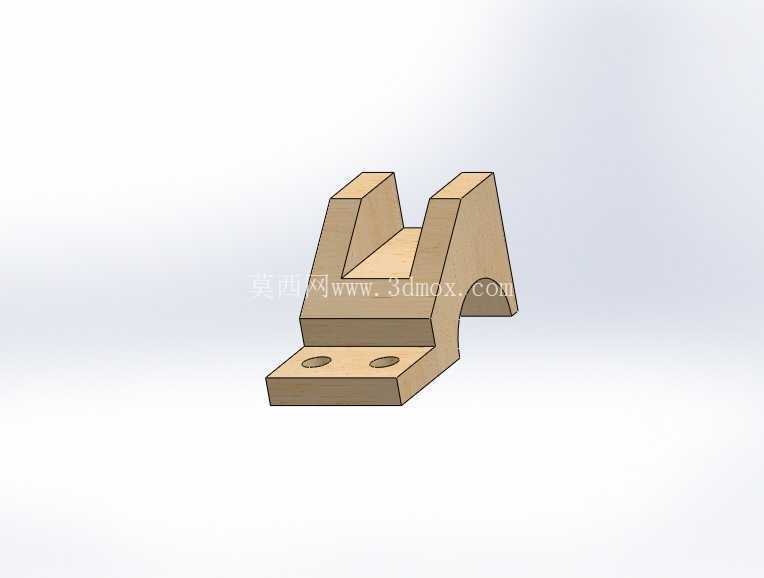

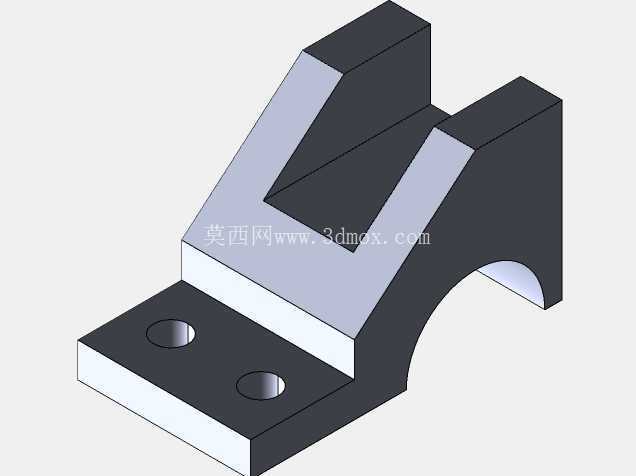

　　该零件属于小型机械支撑与限位类构件，整体采用一体式折弯承托结构，下部为水平安装底板，底板上开设两个同轴布置的圆形通孔，用于穿入紧固件完成与机架台面、工装基板或设备安装面的固定；底板向上延伸出弧形过渡立壁，立壁顶部形成两个平行竖立的叉耳，叉耳之间留出开口槽位，可容纳连杆、拨片、销轴组件或其他需要侧向约束的运动件。

　　从实际装配关系看，底板两孔的孔距、孔径与安装面边界需要在布局阶段优先确认。底板承担整机传递下来的垂直载荷和少量侧向倾覆力矩，因此底面应保持平整，避免装配后出现点接触或翘曲；两孔周边保留足够实体宽度，使螺栓压紧区不落在薄壁边缘。立壁与底板交接处采用圆弧过渡，既减少铣削或铸造过程中的应力集中，也让载荷从底板向叉耳传递时更加连续。顶部双叉结构的内侧间距决定被夹持或导向零件的通过宽度，叉耳顶面为平直加工面，可作为轴向定位基准；若后续需要穿销轴，可在两叉耳对应位置追加同轴孔，并在建模时保证孔轴线与底板安装面的平行或垂直关系。

　　这类支座常见于轻工自动化输送线、检测夹具、小型执行机构和实验装置中。它既可以作为传感器支架的基础件，也可以用于承托摆杆、挡停块、张紧臂或铰接连接件。在设备运行时，底板负责建立稳定安装基准，立壁提供高度方向的支撑，双叉部分则限制配套零件的横向位移，使运动件在预定槽位内动作，避免偏摆和错位。相较于单纯平板支架，这种带立壁和叉口的结构能够在较小占地范围内同时完成固定、承托和导向，减少额外垫块和拼接件数量。

　　建模时可先按安装面建立底板草图，绘制矩形外轮廓及两个安装孔，再拉伸形成底座；随后在底板一侧绘制立壁剖面，利用弧形外轮廓表达过渡段，并向上拉伸至双叉总宽。双叉之间的槽口可通过切除实体获得，槽底建议设置圆角，降低尖角处裂纹风险。若零件用于机加工，外形棱边可根据装配需要保留直角或添加小倒角；若用于铸造或焊接件，则应在壁厚变化处设置过渡圆角，并保证各立壁厚度均匀，防止冷却收缩变形。

　　尺寸校核方面，需要重点关注底板长度、宽度、厚度、安装孔直径与孔边距，以及立壁高度、叉耳厚度、槽口宽度和弧形过渡半径。底板厚度过小会导致压紧后变形，过厚则增加重量和材料占用；叉耳厚度应与所承受的侧向力匹配，槽口宽度需为配合件预留合理间隙。安装边界上，零件后侧弧形轮廓不会明显干涉后方平直机架，但在密集排布的工装板上，仍应检查相邻元件与立壁、叉耳顶部之间的操作空间，尤其是螺栓放入、扳手回转和销轴拆装所需的空间。

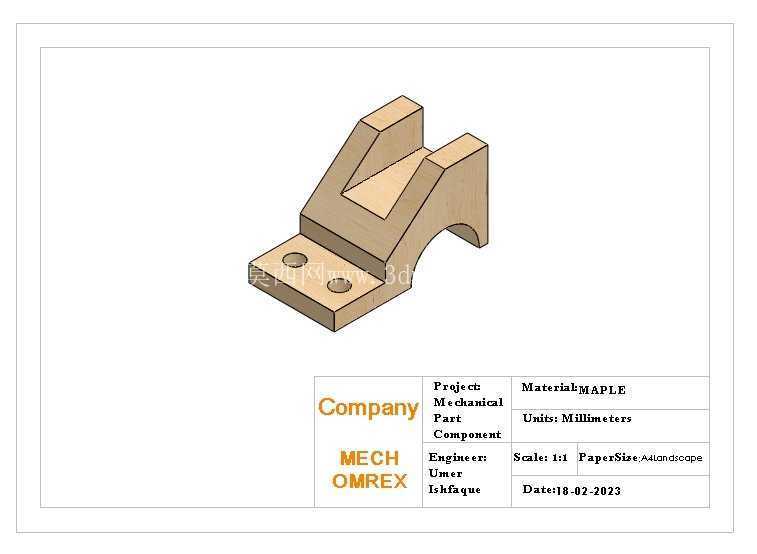

　　结构设计思路上，该构件把安装基准、承载立壁和限位叉口整合在同一实体中，外形简洁，加工特征明确。底板孔位适合标准螺栓固定，双叉开口便于快速嵌入配套零件，弧形外壁则在减轻材料堆积的同时维持截面连续性。用于三维装配时，可将底板底面作为主定位面，两个安装孔作为约束参考，再检查叉耳槽口与运动件的配合间隙；用于工程图输出时，应标注孔位尺寸、总高、槽宽、圆弧半径及关键表面的粗糙度要求，使加工和装配环节能够直接依据模型完成验证。
