编程器配套铝制外壳与亚克力放大器箱体

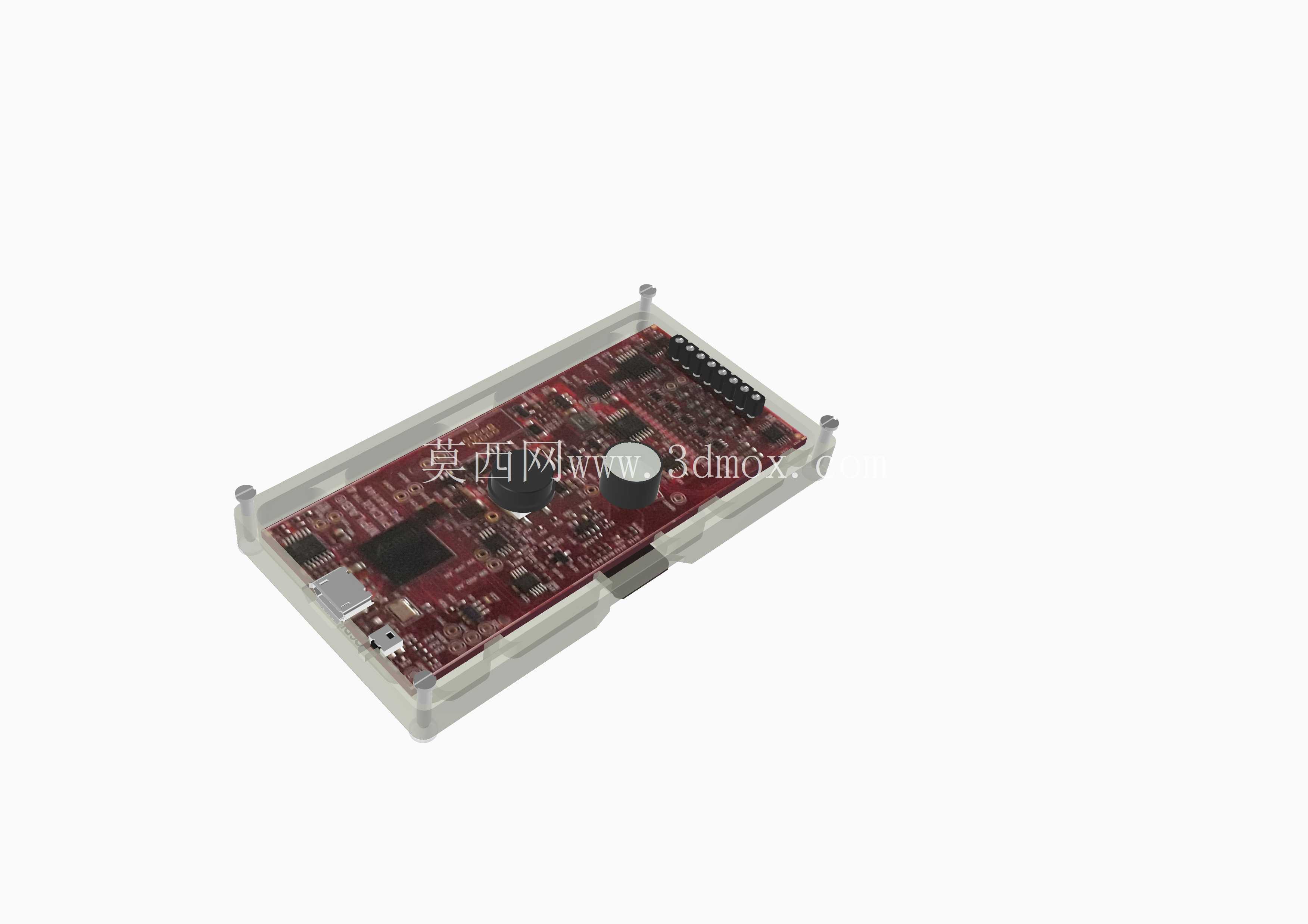

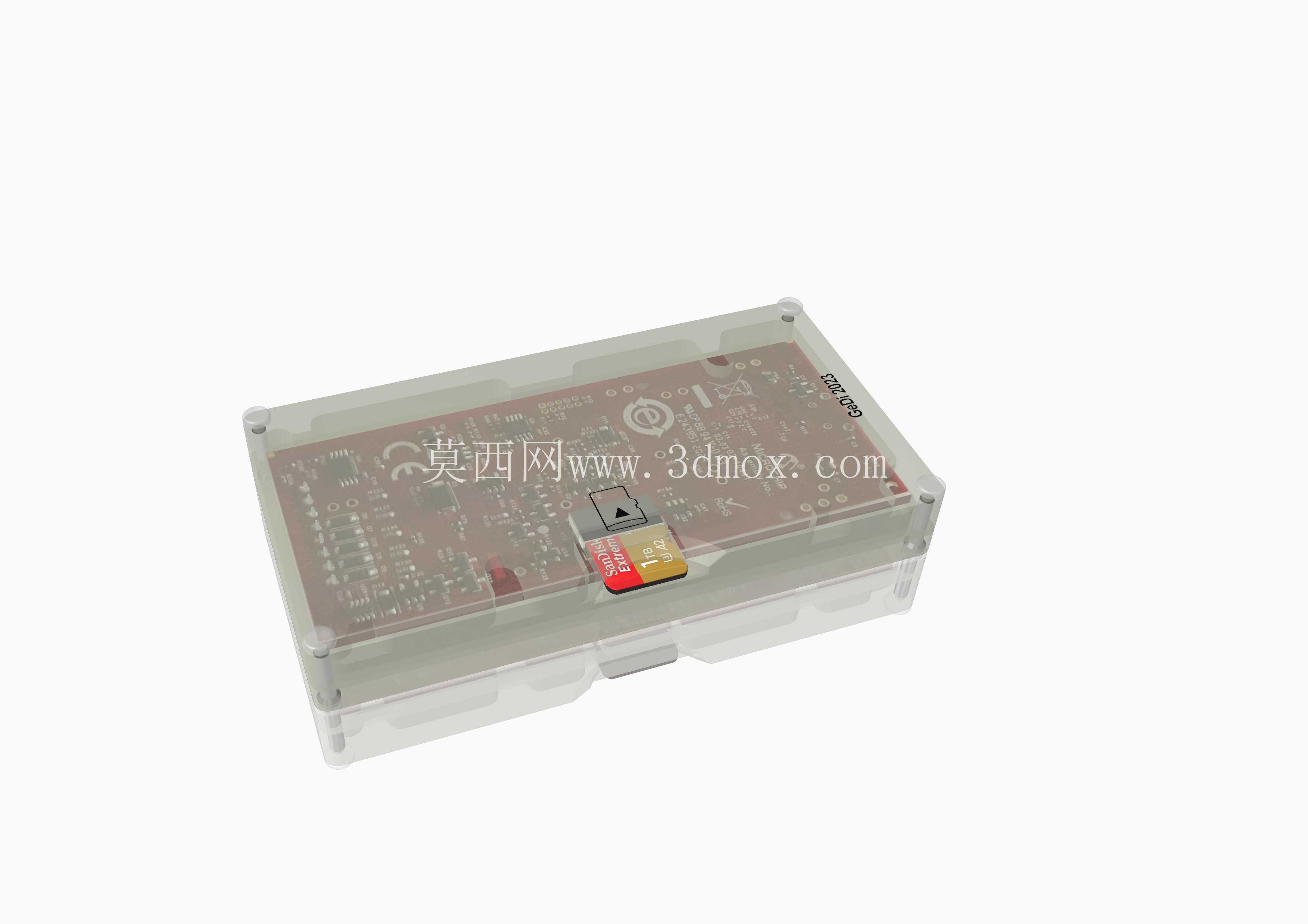

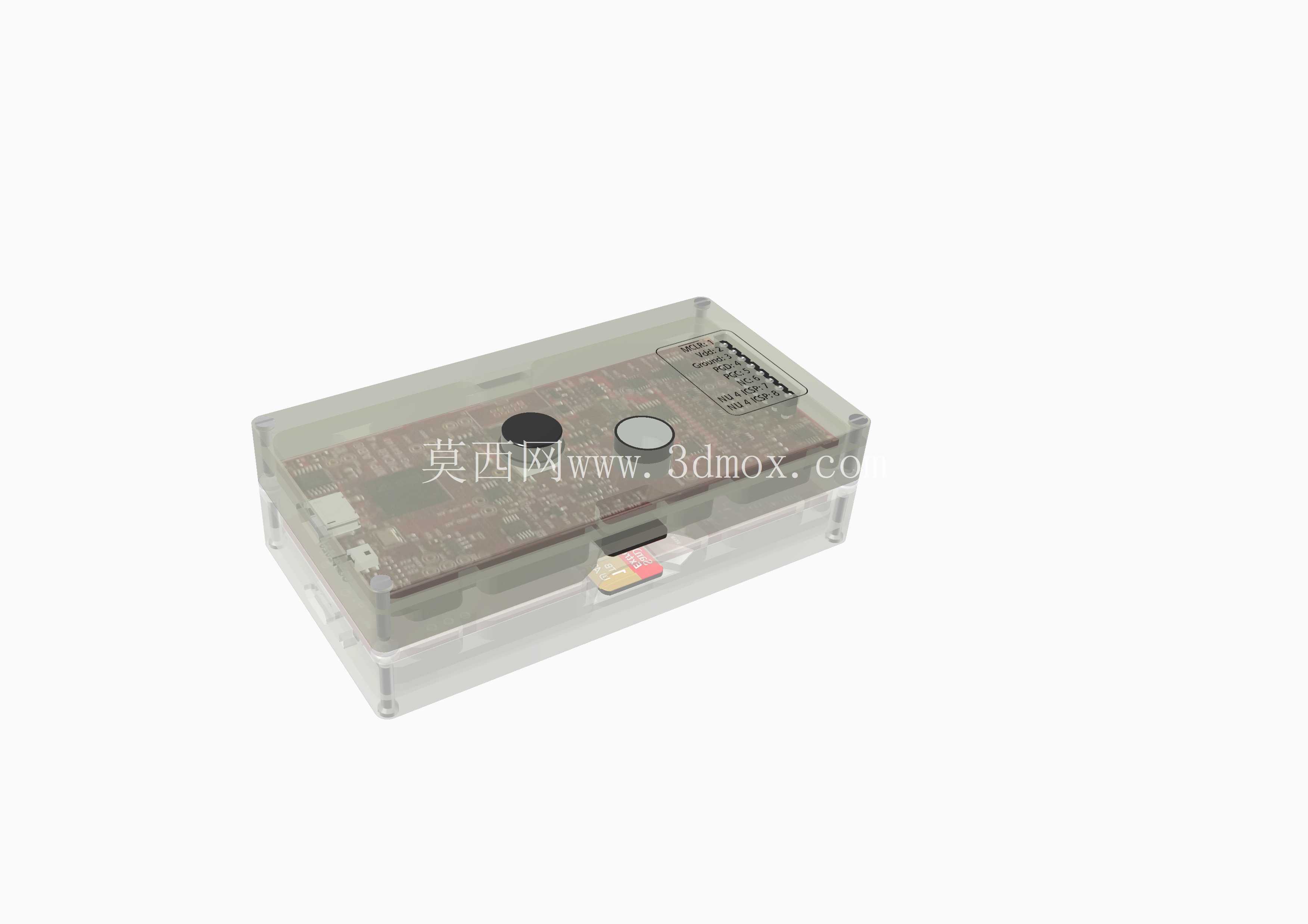

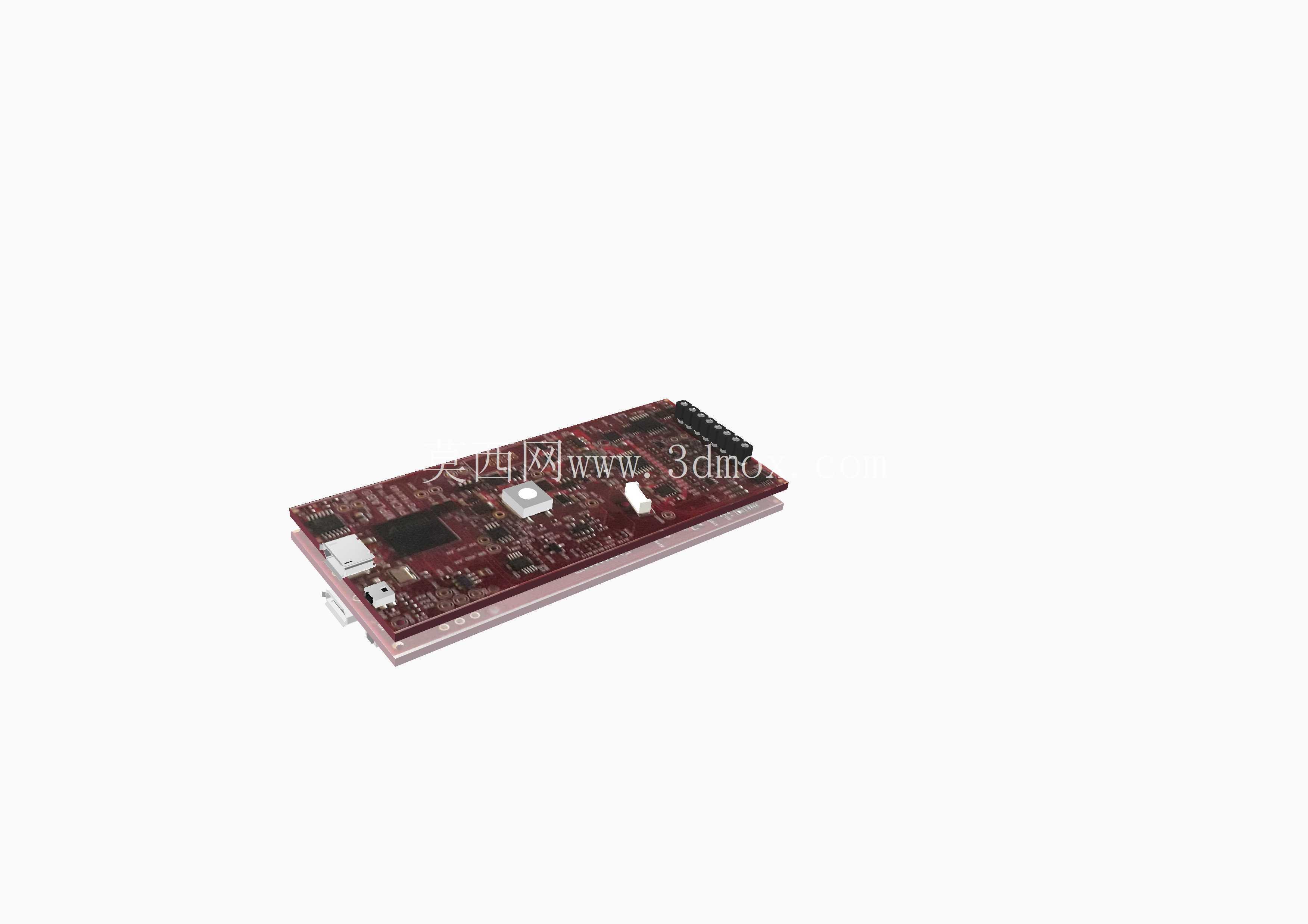

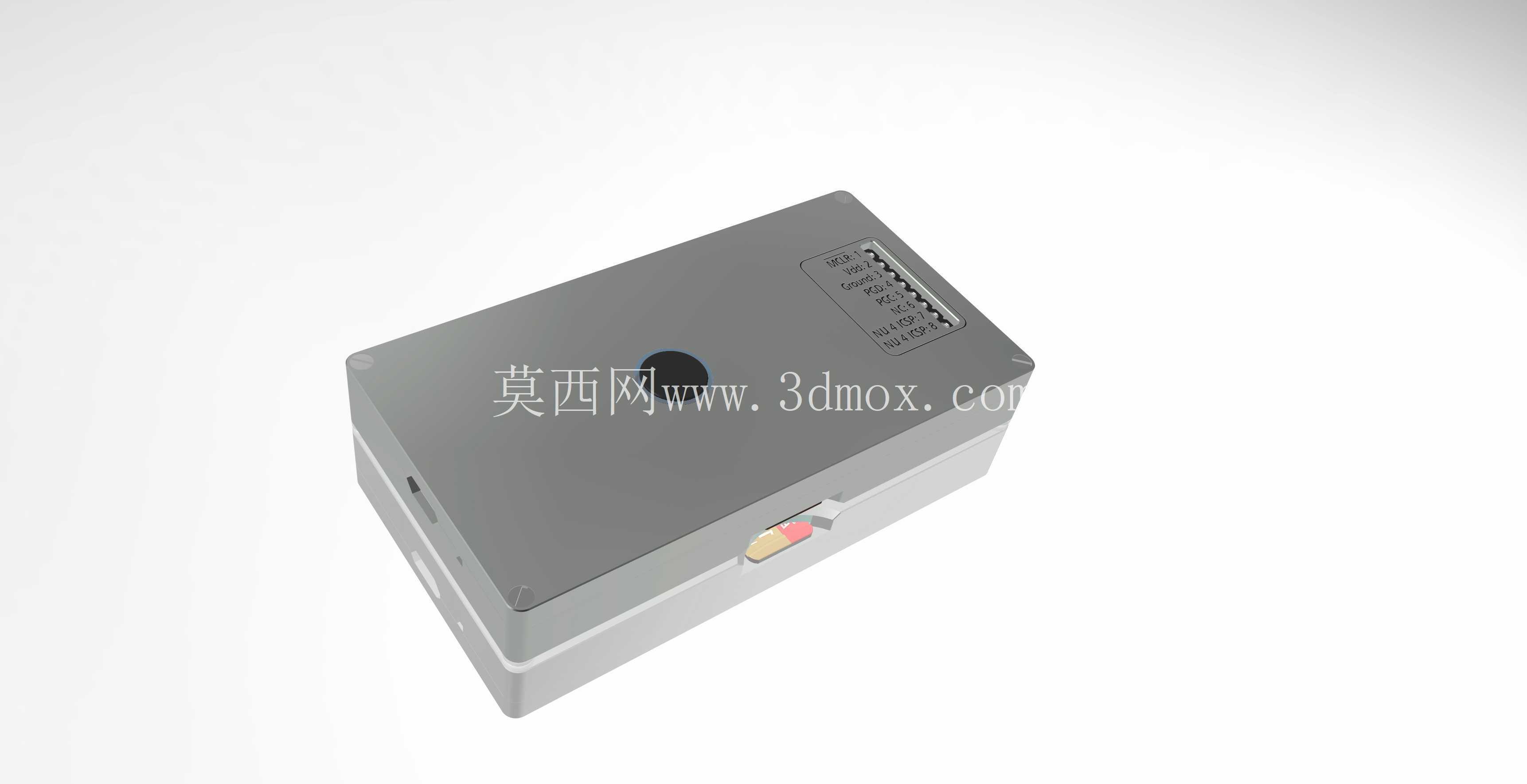

　　这套结构件的设计出发点，是解决桌面烧录工位里两类零散电子部件的防护与规整问题：一是microchip pickit4编程器长期裸露使用时，接口易被磕碰、引脚积灰、桌面走线杂乱的痛点，二是亚克力放大器在调试、转运过程中缺乏刚性承托，薄亚克力板受力易形变、电路元件易被误触的隐患。整体采用分体式箱型布局，上盖为哑光金属质感的平整面板，下壳做围边扣合结构，合模后形成封闭的内部容纳腔，既可以将编程器主板完全收纳在腔体内，也可预留放大器的安装固定位，两类部件可根据工位需求灵活布置。

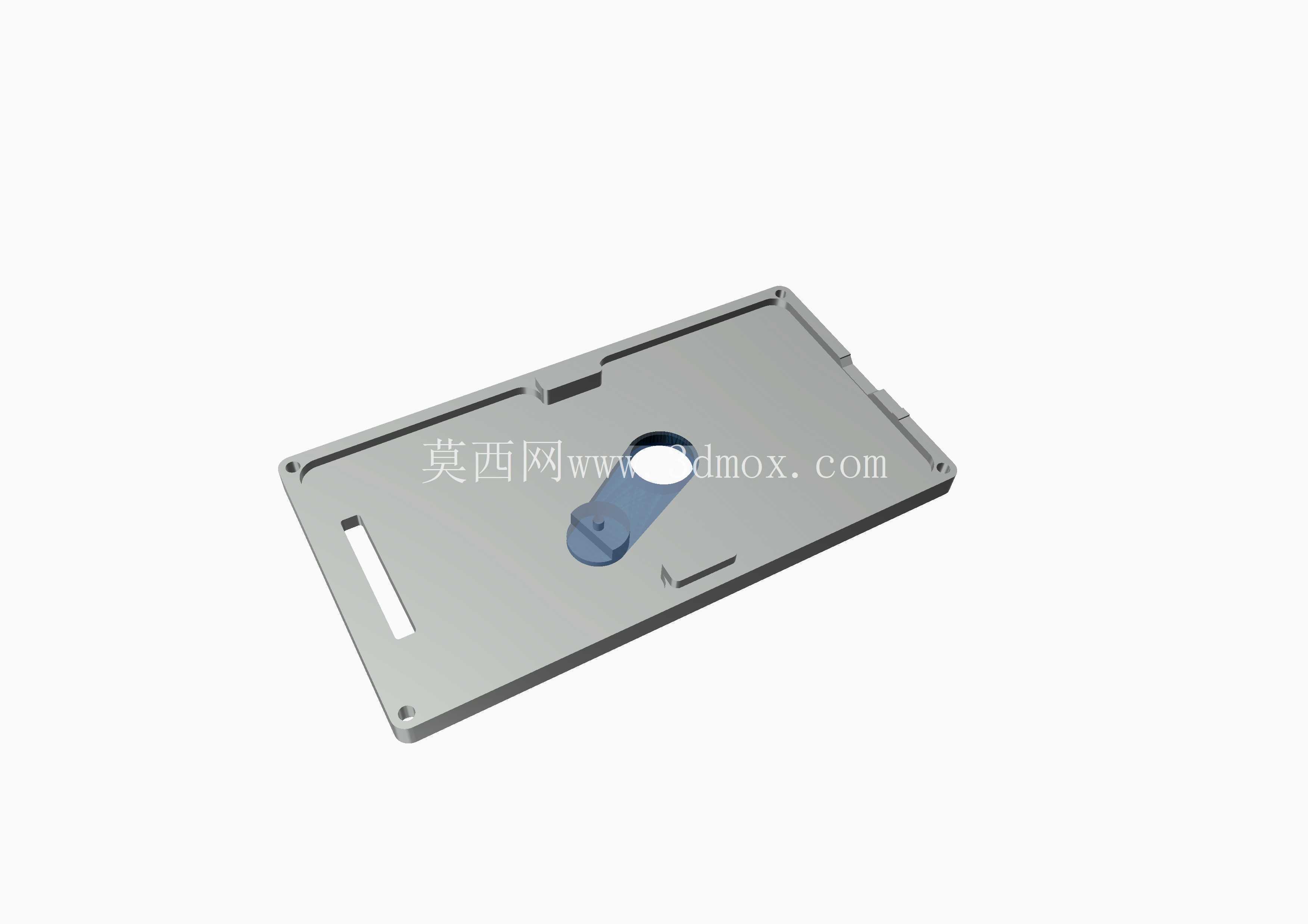

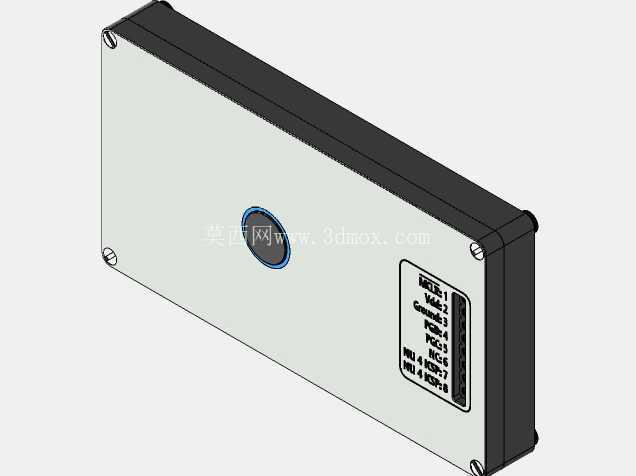

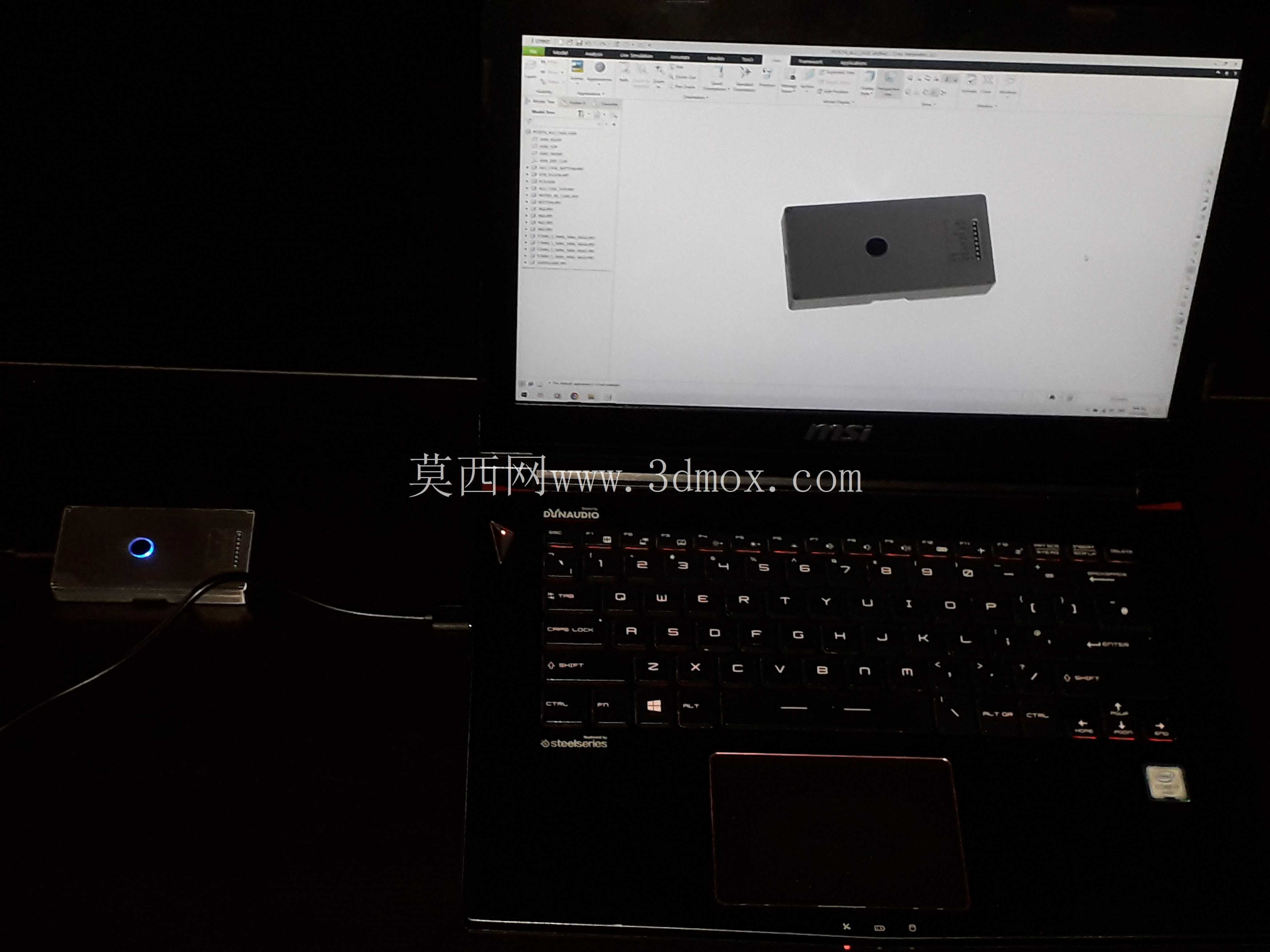

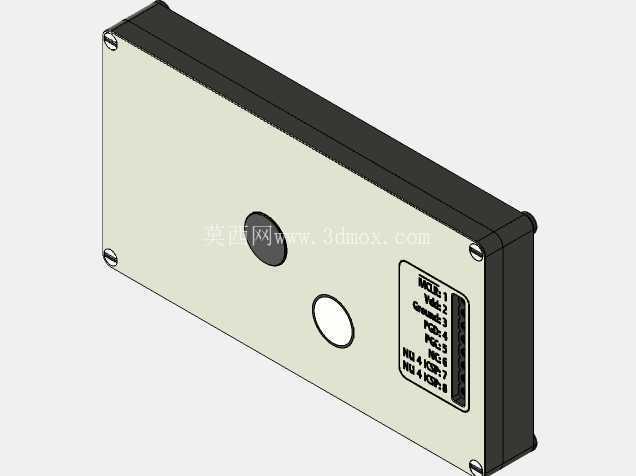

　　从实际产线与实验室的使用场景来看，这类箱体常放置在电子维修台、单片机开发工位、小批量烧录测试台面上，操作人员频繁插拔编程线缆、触碰调试探针，外壳的边角全部做了小圆弧过渡，没有尖锐铣边，避免长期操作时剐蹭线材或划伤手部。上盖顶面预留了圆形开孔，对应内部状态指示灯的透光位，无需开盖就能直接观察设备通电、通讯、烧录的运行状态，开孔边缘做沉台处理，可嵌入透光亚克力片，既阻挡灰尘进入腔体，又避免指示灯漏光造成的状态误判。上盖一侧的接口区域做了阶梯式开槽，多组针脚接口、通讯端口沿槽位整齐排布，每个端口的开槽宽度都对应接头的实际插拔公差，插拔时接头不会被壳壁卡滞，也不会因端口晃动拉扯内部主板焊点。

　　箱体侧面设置了醒目的拨动开关位，开关拨柄伸出壳壁的长度控制在合理范围，既方便手指操作，又避免箱体叠放时误触开关；开关旁预留了电源接口的避让缺口，电源线接入后弯折半径符合线材最小弯曲要求，不会出现线材根部长期折损断裂的问题。外壳的壁厚选取兼顾了刚性与重量控制，铝制壳体的散热性能远优于普通塑料外壳，编程器长时间连续烧录时，芯片工作产生的热量可以通过铝壳壁快速散出，避免内部积热导致通讯不稳定；亚克力放大器配套的安装位做了绝缘隔离设计，铝壳与亚克力电路板之间预留绝缘衬垫的安装间隙，防止金属壳体接触电路焊点造成短路。

　　安装边界方面，箱体底部做了平整的安装基准面，可直接平稳放置在工作台面上，也可在底部四角预留沉头孔位，配合螺丝将整个箱体固定在工装台架、设备机柜的预留安装板上，固定孔的孔位间距避开了内部主板的元件布局，锁螺丝时不会顶碰内部电路。箱体的合壳采用周边卡扣加侧边隐藏螺丝的固定方式，日常检修拆开时无需撬动壳体边缘，不会留下撬痕，合壳后接缝均匀，缝隙控制在0.2mm以内，既能够阻挡桌面的水渍、焊锡渣进入腔体内部，又不会因配合过紧导致拆装困难。

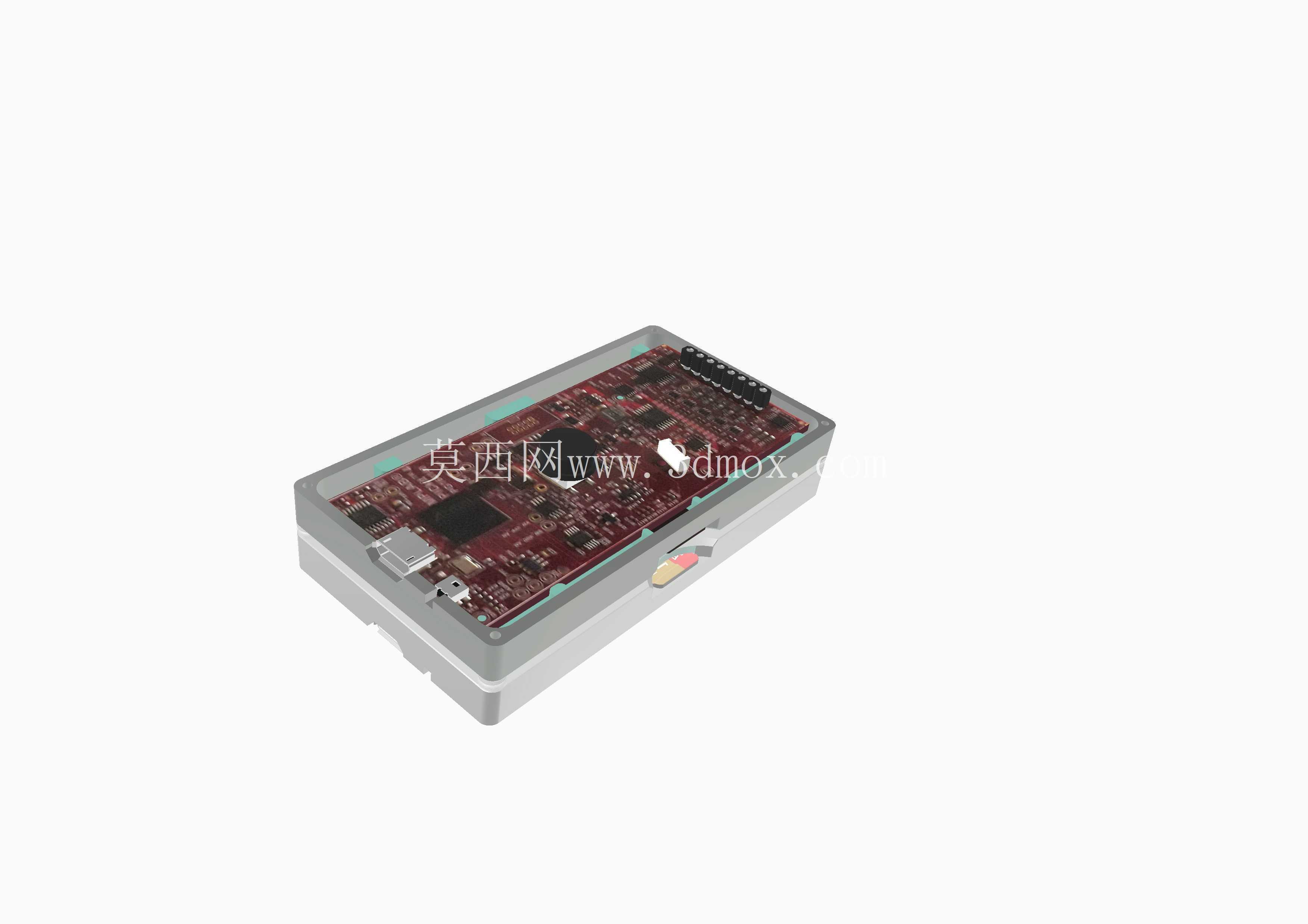

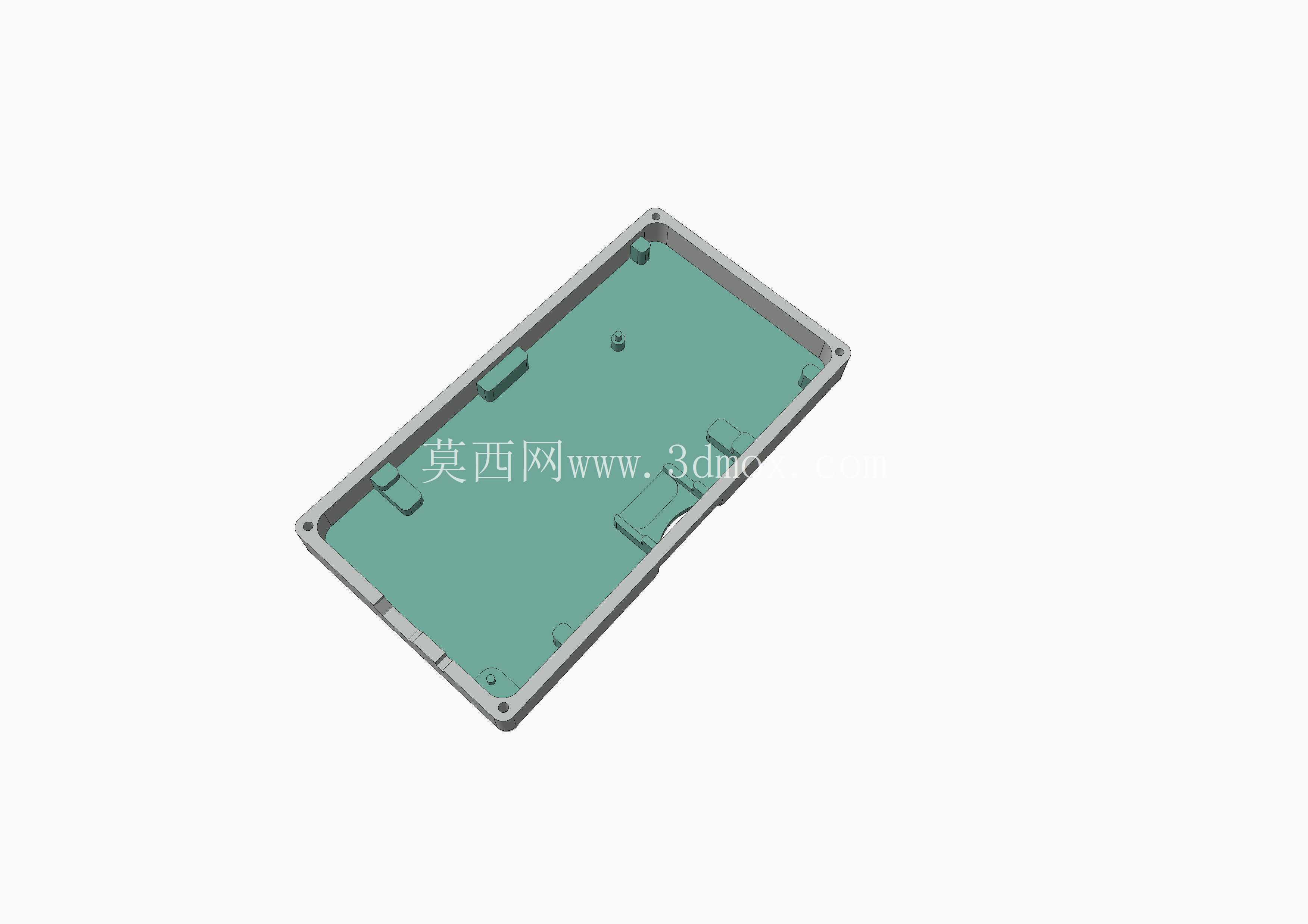

　　结构设计过程中，优先核对了所有外接器件的轮廓包络：编程器的USB接头、编程引脚排线的出线方向，放大器的调节旋钮、接线端子的操作空间，都在壳体内部预留了足够的操作余量，手指插拔接头、拧动接线端子时不会被壳壁干涉。内部还设置了多处定位柱，主板放置在定位柱上后，锁附固定螺丝即可完成定位，不需要额外打胶固定，主板与壳壁之间留出3mm以上的悬空间隙，避免板面元件贴壳造成磨损。针对桌面多设备堆叠的场景，箱体上盖设计为平整无凸起的形态，上方可临时放置小型工具、待烧录的电路板，箱体承重经过校核，放置常规重量的工装配件时不会出现壳体凹陷。整套结构没有多余的复杂曲面，加工工艺性好，铝壳可通过折弯、铣削快速成型，亚克力件可直接激光切割，小批量定制时成本可控，同时完全满足电子调试工位对防护、散热、操作便捷性的实际需求。
